Atténuateur RF 002
Dernière mise à jour : 29/08/2009Présentation
Les lignes qui suivent décrivent comment atténuer un signal RF (Radio-Fréquence, ou HF, Haute Fréquence), sous une impédance de 50 ohms, avec un rapport d'atténuation variable, grâce à un ensemble d'atténuateurs indépendants pouvant être mis en ou hors service via des inverseurs mécaniques.Au besoin, petit rappel sur les décibels.
Le schéma

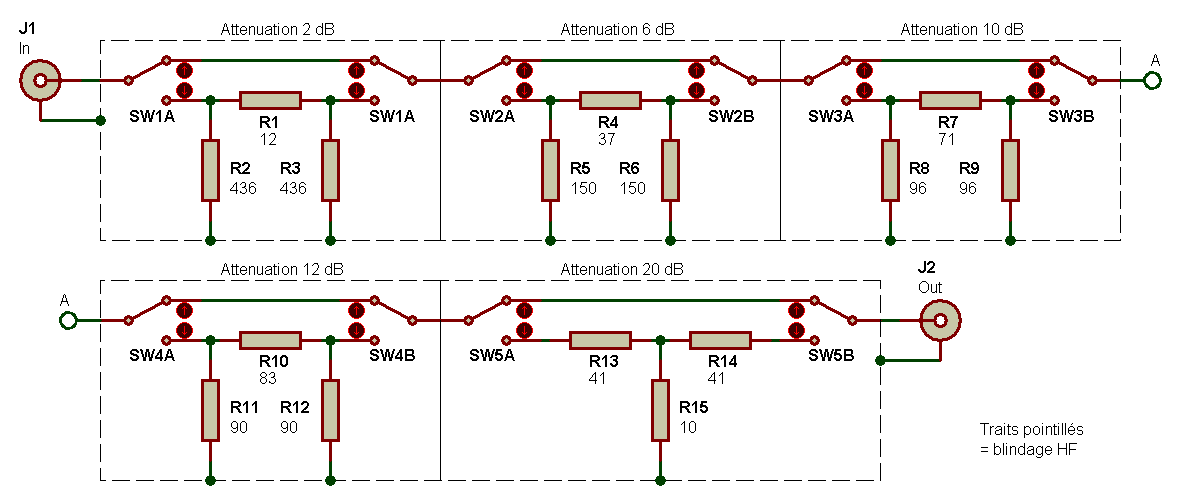

Le schéma laisse apparaitre un ensemble d'atténuateurs en Pi, tel que celui présenté à la page Atténuateur RF 001. Notez que le dernier atténuateur de 20 dB est un atténuateur en T et non un atténuateur en Pi.
Valeurs d'atténuation
En mettant plusieurs atténuateurs en service, il est possible d'obtenir diverses combinaisons et donc d'obtenir des rapports d'atténuations divers. Par exemple, en ne mettant en service que les atténuateurs de 6 dB et de 10 dB, l'atténuation obtenue est de 16 dB (rapport d'atténuation de 40). En mettant en service les atténuateurs de 10 dB et de 20 dB, l'atténuation obtenue est de 30 dB (rapport d'atténuation de 1000). En mettant tous les atténuateurs en service, l'atténuation totale est de 51 dB (rapport d'atténuation d'environ 100000).Valeur des résistances utilisées
Certaines résistances du schéma n'ont pas des valeurs normalisées. Pour les obtenir, il faut soit utiliser des combinaisons série, parallèle ou série / parallèle de résistances normalisées, soit recourir à des potentiomètres ajustables. Dans le second cas, attention à la puissance appliquée à l'entrée de l'atténuateur !Réalisation
Chaque atténuateur doit être monté dans un emplacement blindé. Les inverseurs permettant de les mettre en ou hors service doivent être positionnés juste au dessus de chacun, pour limiter au strict minimum la longueur des liaisons filaires. Les pattes des résistances qui sont raccordées à la masse seront soudées directement sur le blindage, qui pourra être constitué par un assemblage de tôles étamées ou de morceaux de circuit imprimé epoxy double face étamé. La carcasse des inverseurs devra également être reliée à la masse.Atténuateur ajustable

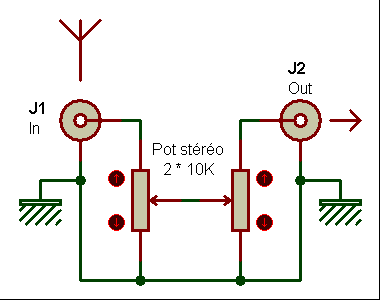

Plutôt que d'utiliser des atténuateurs fixes avec leurs commutateurs mécaniques respectifs, il est aussi possible d'utiliser un potentiomètre double pour atténuer un signal HF, comme le montre le schéma suivant.
Bien entendu, il est plus délicat ici de connaitre avec précision l'atténuation réellement apportée, il s'agit plus d'un montage permettant de réduire de façon empirique le niveau d'un signal qui risquerait d'être trop fort et de saturer l'étage d'entrée d'un récepteur, par exemple.
Attention ! Il est hors de question d'utiliser ce type d'atténuateur en sortie d'un étage d'amplification RF (sortie émetteur FM ou sortie CB, par exemple), l'atténuateur n'aimerait pas du tout et l'émetteur non plus.
