Générateur audio 005
Dernière mise à jour : 16/07/2007Présentation
Ce petit générateur BF possède deux sorties, capable de jouer une tonalité identique sur les deux sorties, mais où l'une des deux sorties est en phase ou est hors phase avec l'autre (sélection par un inverseur).
Je l'ai développé pour réaliser des tests de phase sur des équipements audio stéréo (principalement codeur stéréo).
Schéma
Un soupçon de composants et le papa est content.
Alimentation
Une simple pile 9V suffit pour assurer quelques bonnes heures d'autonomie.Circuit imprimé

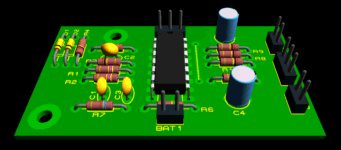

Réalisé, en simple face.
Typon aux formats PDF et Bitmap 600 dpi
