Présentation

Un mélangeur somme toute assez basique, comportant une entrée ligne, deux entrées micros, et une sortie ligne.

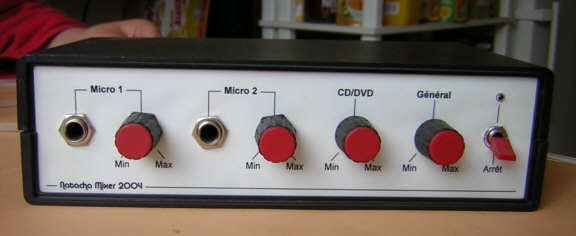

Melangeur audio 005a

Melangeur audio 005b Melangeur audio 005c

Schéma

Schéma complet, sauf alimentation.

melangeur_audio_actif_005.

Circuit imprimé

Pour des questions d'urgence (j'ai fait ce montage pour un cadeau), je n'ai pas pris le temps de réaliser un "beau" CI, et ai utilisé un circuit d'expérimentation à trous tous faits. Quel fénéant je fais, parfois...

Melangeur audio 005d

Bypass

Quand le montage n'est pas alimenté, deux relais assurent la fonction de bypass automatique, assurant le passage direct de l'entrée ligne vers la sortie ligne. Dès que le montage est mis sous tension, l'entrée ligne et la sortie ligne sont routées vers le mélangeur.

Melangeur audio 005e

Remarque : le schéma électronique ne mentionne pas ces deux relais.

Alimentation

Alim symétrique simple basée sur des régulateurs de tension de type 7815 et 7915. Schéma.
