Présentation

Ce mélangeur est conçu pour mixer quatre sources sonores provenant de microphones de type dynamique basse impédance ou électret.

melangeur_audio_actif_008_pcb_3d_front melangeur_audio_actif_008_pcb_3d_left

Pour chacune des quatres voies, il est possible de mettre en ou hors service l'alimentation nécessaire aux microphones electret quand ces derniers ne sont pas dotés de leur propre alimentation par pile. L'alimentation des microphones dont il est question ici n'a rien à voir avec une alimentation phantom, on ne peut pas utiliser ici de microphones électrostatiques. L'alimentation requise pour l'ensemble du mélangeur est de 9V continu, et la consommation en courant n'est que de quelques mA.

Un mélangeur à 4 voies de même type mais prévu pour des capteurs piezzo est présenté à la page Mélangeur audio actif 009.



Schéma

On équarquille ses yeux parce qu'on croit rêver, un montage aussi compliqué ne devrait pas exister. Puis quand la vue reprend son cours normal, on se rend compte qu'il y a quatre fois la même chose, et on se dit que c'est normal puisqu'on dispose de quatre entrées micro identiques.

melangeur_audio_actif_008

Préamplis microphones

Chaque entrée micro attaque un préamplificateur dédié dont le gain est fixe et compris entre 100 et 200 (environ +40 dB à +46 dB). En sortie de chaque préampli, on trouve un potentiomètre de réglage de niveau : RV1 pour la voie 1, RV2 pour la voie 2, etc. Une sommation est effectuée en sortie (curseur) des potentiomètres, via les quatre résistances R8, R16, R24 et R32. Le point commun de ces résistances de sommation aboutit sur l'entrée inverseuse d'un AOP de type OPA134 (ou autre), utilisé pour l'étage de sortie générale.

Si le gain des préamplis s'avère trop élevé pour votre application, il est possible de le réduire en déconnectant le condensateur qui découple la résistance d'émetteur du transistor (condensateur C102 en parallèle sur R104, condensateur C202 en parallèle sur R204, etc). De la sorte, le gain ne sera que de 25 dB environ (x20). Il est bien sûr possible d'adopter des gains différents pour les quatre étages d'entrée.

Etage de sortie
Le circuit intégré OPA134 est reconnu pour sa bonne qualité audio. Vous pouvez vous contenter d'un NE5534 ou d'un TL081, mais au détriment d'une bande passante un poil plus faible dans le haut du spectre audio, quand le gain général est à son maximum. Ceci dit, je doute fort que vous montiez beaucoup le gain de l'étage de sortie et ce problème pourrait ne pas en être un. Le mieux je pense est d'installer un support tulipe 8 broches qui permettra d'essayer différents modèles de circuits intégrés et de vous faire votre propre opinion.



Prototype

Réalisé en double face, conformément au dessin du circuit imprimé (PCB) visible plus loin.

melangeur_audio_actif_008_proto_rm_001a melangeur_audio_actif_008_proto_rm_001c melangeur_audio_actif_008_proto_rm_001b

Maquette équipée d'un TL081, fonctionnement OK. Le gain est bien compris entre 40 dB et 46 dB (x100 à 200x) sur chaque entrée, comme attendu. Le signal commence à tordre pour un niveau d'entrée de 50 mVpp, ce montage est vraiment adapté à de faibles signaux d'entrée. Comme dit précédemment, le gain de chaque étage d'entrée peut être réduit si la source délivre un signal d'amplitude "trop" élevée.

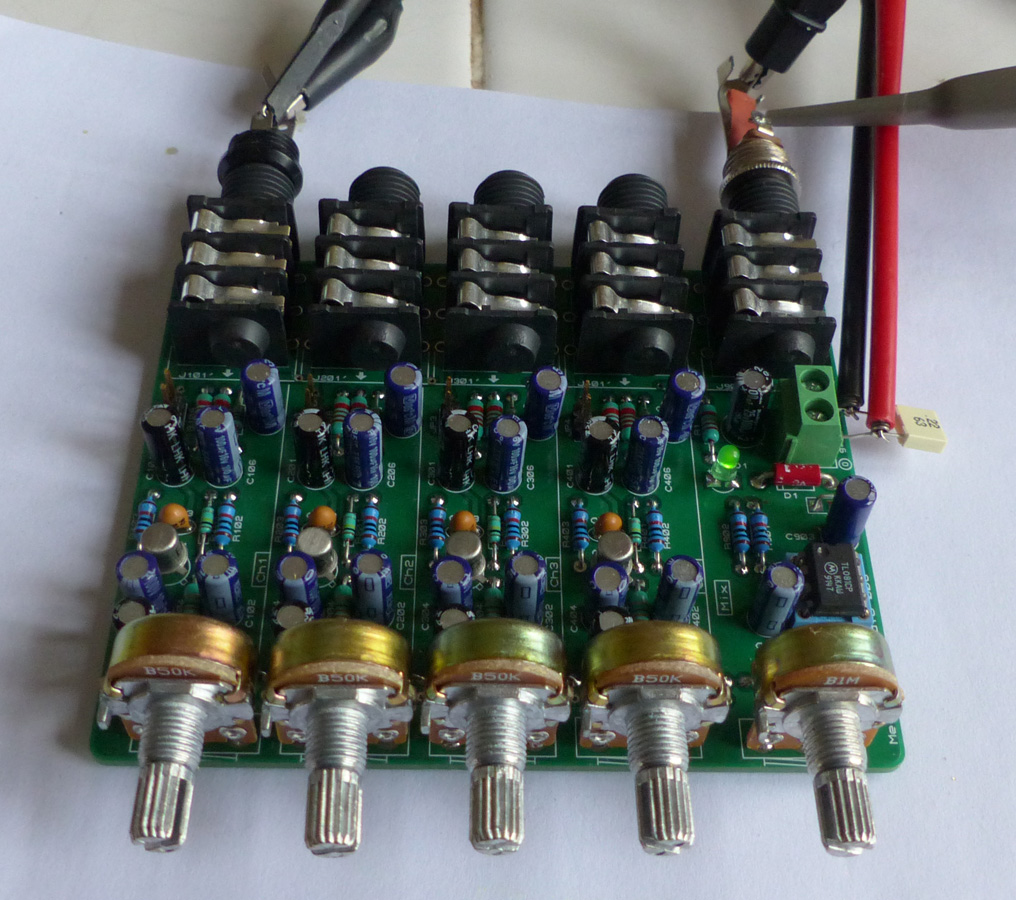

melangeur_audio_actif_008_proto_rm_001d melangeur_audio_actif_008_proto_rm_001e


J'ai tout de même commis une petite erreur de sérigraphie au niveau du connecteur d'alimentation J1, ayant inversé les points [+] et [-]. Je m'en suis rendu compte avant de mettre le circuit sous tension, mais même si je ne l'avais pas remarqué, la diode D1 aurait joué son rôle de protection contre l'inversion de polarité.



Circuit imprimé (PCB)

Réalisé en double face.

melangeur_audio_actif_008_pcb_components_top
PCB du 03/03/2024



Historique

03/03/2024
- Ajout photos prototype.
- Correction sérigraphie PCB connecteur alim J1 : j'avais inversé les indications [+] et [-].

25/02/2024
- Ajout dessin circuit imprimé (PCB).

26/02/2009
- Première mise à disposition
