Présentation
Deux petits modules d'affichage dotés de quatre ou
six afficheurs sept segments Anode commune ou Cathode
commune, réalisés pour tester mes montages mettant en oeuvre la
fonction d'
affichage multiplexé (notament ceux basés sur microcontrôleur).
Deux versions donc :
-
Schéma 003 : version à quatre afficheurs AC ou CC
-
Schéma 003b : version à six afficheurs AC ou CC
Très simple à réaliser, on peut les faire même si on n'en a pas envie.
Schéma 003 - Version à quatre afficheurs
Quatre afficheurs sept segments, huit résistances et deux connecteurs de raccordement. Ca ira ?
Huit résistances et non sept, car j'ai inclus le point décimal (DP) des
afficheurs. La valeur des résistances est ici fixée à 300 ohms et cela
peut conduire à une luminosité faible en mode multiplexé. Mais j'ai
préféré limiter le courant max en cas de non fonctionnement du
multiplexage temporel du circuit pilotant les afficheurs. Vous pouvez
adopter des résistances de valeur plus faible, comprise entre 120 ohms
et 270 ohms.
Schéma 003b - Version à six afficheurs
Deux afficheurs de plus, puisque j'ai appris à l'école que 6 - 4 = 2 (merci de me corriger si je me trompe)
Même
chose que pour la version à quatre afficheurs, on ne change rien à la
valeur des résistances de limitation de courant des segments R1 à R8.
Prototype

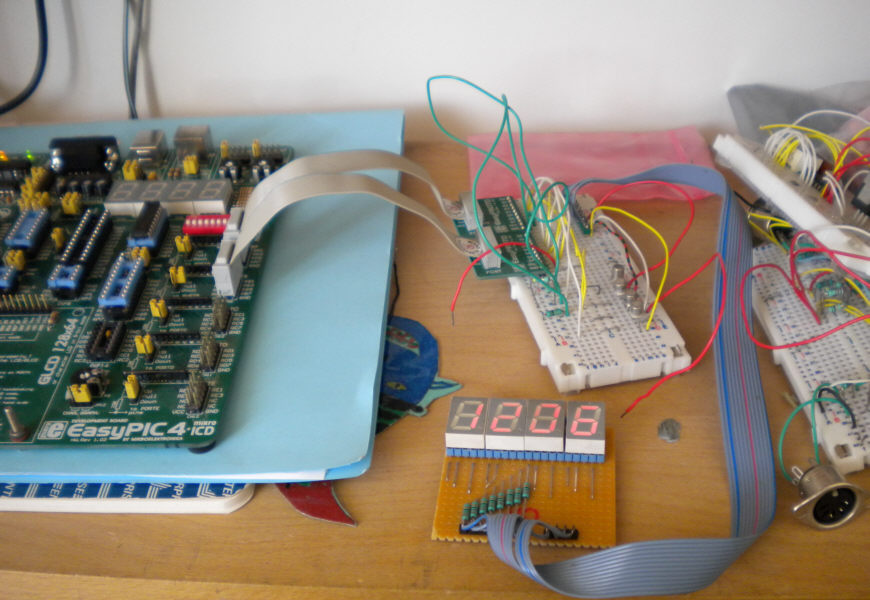

Réalisé sur
plaque d'expérimentation à pastilles pour la version à quatre afficheurs. Ces derniers sont
montés sur des supports en barrette sécable, ce qui
me permet de mettre aisement des afficheurs à anode commune ou à
cathode commune (sur les photos qui suivent, il s'agit de modèles à cathode
commune).

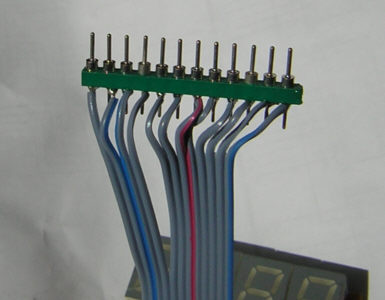

Et raccordement des 12 "entrées" sur une barette de plots rigides, pour
insertion directe et rapide sur une plaque d'expérimentation sans
soudure.
L'usage
d'un câble en nappe pour regrouper les liaisons fait un peu moins
chantier mais n'offre pas autant de souplesse pour la disposition du
circuit.
Circuits imprimés
Réalisé en simple face mais avec quelques
straps, dont certains placés sous les afficheurs. J'aurais sans doute
pu en diminuer le nombre, mais je tenais à avoir un alignement et
classement alphabétique des lettres des segments sur le connecteur J1.

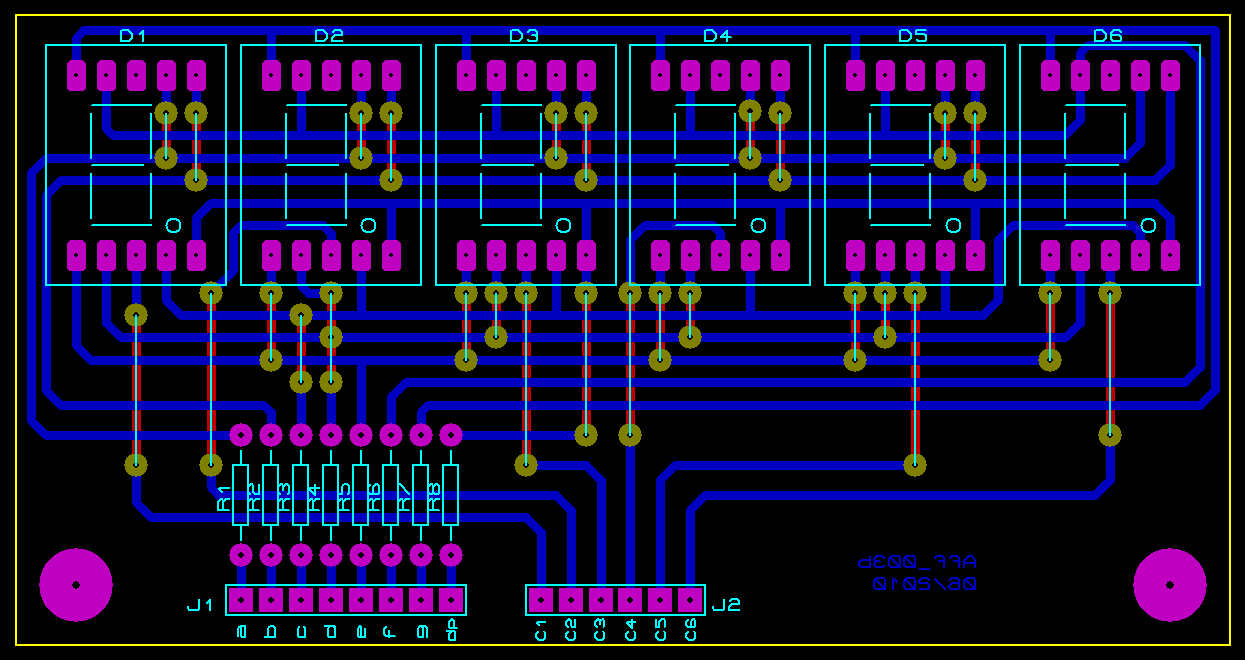

Version quatre afficheurs (schéma 003)Version six afficheurs (schéma 003b)
Attention au cinquième strap en partant de la gauche (segment D
du second afficheur), il y a trois points à relier !
Typons aux formats PDF, EPS et Bitmap 600 dpi
