Présentation

Ce chronomètre est une version modifiée du chronomètre 001c qui permet un comptage au centième de seconde près.

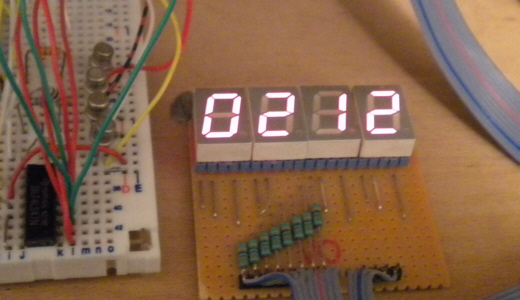

chronometre_001c_proto_001c

La précision est celle permise par son oscillateur à quartz, suffisante pour nombre d'applications. Là encore il est fait usage de six afficheurs à LED sept segments à anode commune câblés pour fonctionner en mode multiplexé. Il est possible de ne conserver que quatre afficheurs sur les six, si l'affichage des minutes n'est pas requis. Version avec PIC 16F628A associé à un décodeur TTL sept segments de type SN7447.

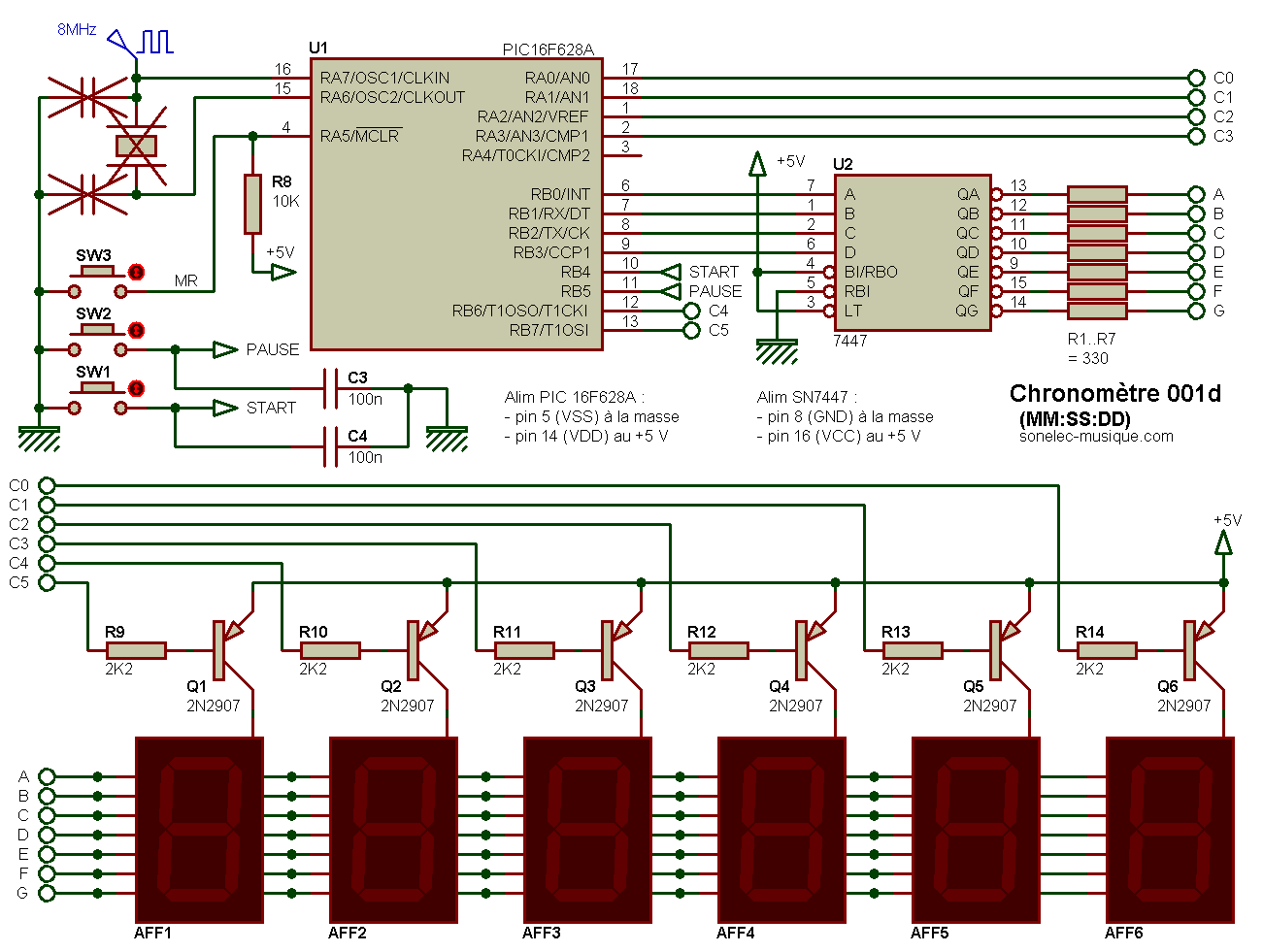

Schéma

Usage de deux circuits intégrés fonctionnant tous deux sous 5 V, couplés à six afficheurs sept segments et six transistors courants.

electronique_chronometre_001d

Fonctionnement général
Le chronomètre 001d décrit ici fonctionne comme le chronomètre 001c, mais les boutons de commande opèrent différemment :
- Bouton SW1 : START -> STOP -> RESET - fonctions alternées
- Bouton SW2 : START ->STOP - fonctions alternées
- Bouton SW3 : RESET/START - une seule pression suffit pour mettre à zéro le compteur et (re)démarrer le comptage.
En outre, le PIC a été configuré pour fonctionner avec un oscillateur externe (8 MHz sur broche RA7/CLKIN).

Logiciel du PIC

Projet non disponible, réalisé sur demande.
Chronomètre 001d - 16F628A (31/01/2019)

Circuit imprimé

Non réalisé.

Corrections et remarques

03/02/2019
- Première mise à disposition.
