Présentation

Le but premier du circuit présenté ici est de provoquer un évenement "hard" (arrêt / marche secteur) en cas d'absence anormale et longue d'un signal audio en sortie d'un équipement BF (sorties symétriques), en vue d'une réinitialisation automatique. Bien entendu, on peut aussi se contenter du circuit pour simplement déclancher une alarme sonore ou visuelle. Il n'est fait usage d'aucun composant programmable, bien que cela aurait sans doute un peu simplifié la réalisation. Le délai d'absence audio au bout duquel le circuit réagit est grosso-modo ajustable entre 15 mn et une heure. La durée de l'alarme (ou coupure alim) est ajustable entre 15 secondes et une minute environ.

Avertissements

- Ce montage n'a pas encore été réalisé, mais dans le principe il doit fonctionner.
- En cas d'absence très longue du signal audio surveillé, la coupure secteur provoquée se renouvelle périodiquement, avec une période qui correspond au double de la durée d'absence audio au bout de laquelle il y a réaction. Si détection / action au bout de 45 minutes, alors coupure toutes les 1h30, tant que l'audio n'est pas revenu. Ceci peut être gênant dans certains cas de figure, et pourrait être corrigé, je le ferai si le besoin s'en fait sentir (il suffit d'ajouter une bascule).

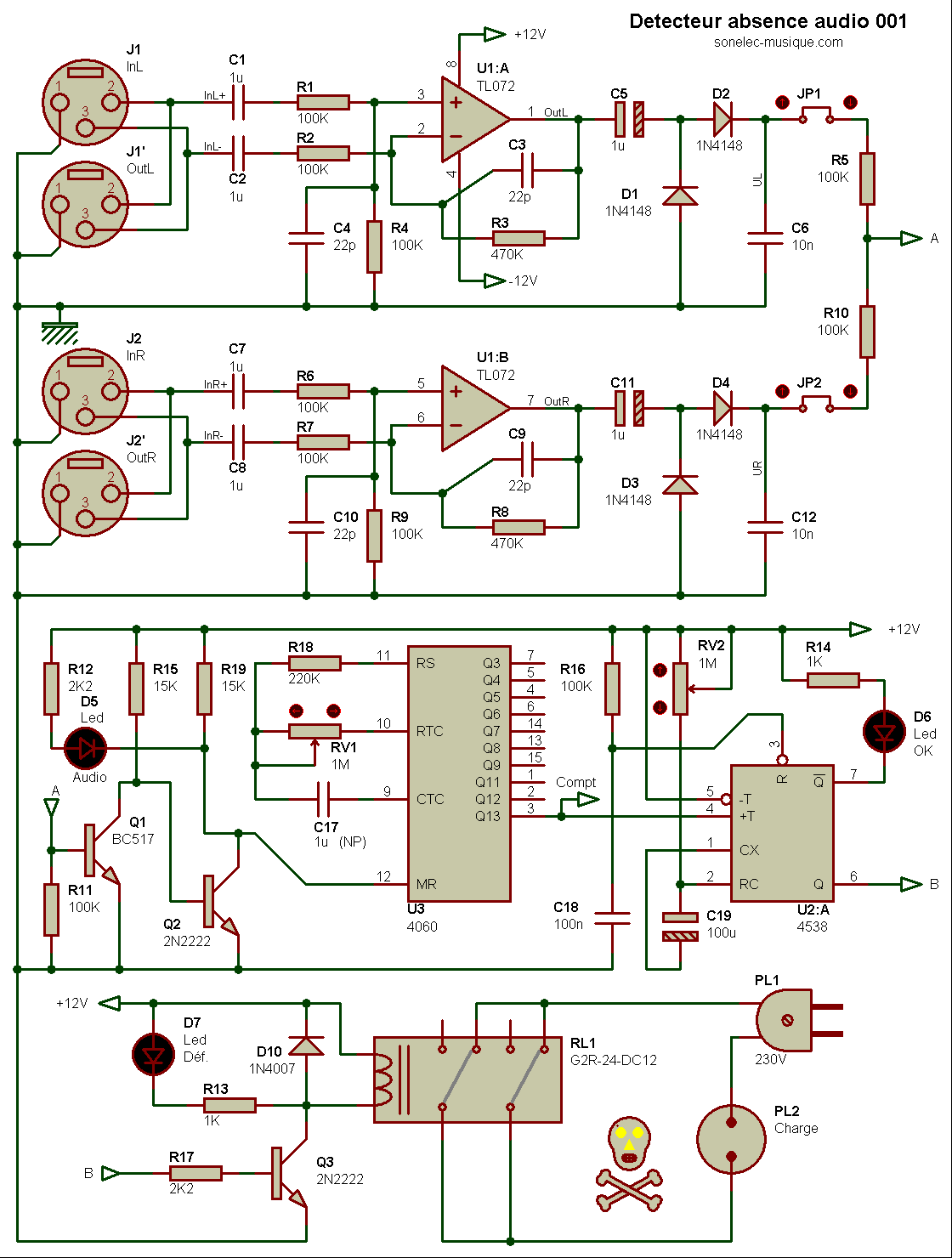

Le schéma

On peut séparer le schéma qui suit en deux parties : la moitié supérieure assurant la fonction d'entrée analogique et de détection de présence audio, la moitié inférieure correspondant à la circuiterie logique nécessaire pour les temporisations.

detecteur_absence_audio_001

Section entrées audio
Le signal audio à surveiller est prélevé sur une paire de XLR câblées en parallèle faisant office d'entrée / sortie, et ce sous haute impédance afin de ne pas perturber (atténuer) le signal à surveiller. Les deux AOP U1:A et U1:B permettent de désymétriser le signal, et sont immédiatement suivi d'une cellule de détection d'enveloppe à diode / condensateur, dont la constante de temps permet d'obtenir une tension continue proportionnelle à l'amplitude du signal audio. Les tensions continues issues de chacune des deux sections sont sommées grâce aux résistances R5 et R10, le point commun de ces deux résistances (point noté A sur le schéma) étant relié sur la base du transistor Q1.
Tant qu'une modulation audio est présente à l'entrée gauche ou droite du montage, on dispose d'une tension continue au point A qui est suffisante pour faire conduire le transistor Q1. Ce dernier présente donc une tension quasi-nulle sur son collecteur, ce qui provoque le blocage du transistor Q2. On trouve donc sur le collecteur de ce dernier une tension quasi-égale à la tension d'alimentation, ramenée par la résistance R19. Cette tension est appliquée à l'entrée de remise à zéro MR du circuit compteur U3 / CD4060, qui reste bloqué.
En absence totale de modulation, Q1 n'est plus saturé et le transistor Q2 se met à conduire grâce à la résistance R15. La tension collecteur de Q2 chute à une valeur proche de 0 V, ce qui débloque le compteur U3 / CD4060, qui se met à "tourner".

Section comptage et temporisations
En résumé, le compteur U3 / CD4060 est actif en absence de modulation, et est remis à zéro en présence de modulation. Quand il est actif, ses sorties changent d'état logique au rythme du comptage binaire, qui lui même dépend de la valeur donnée aux composants raccordés sur ses pattes CTC, RTC et RS (pattes 9, 10 et 11). Si le circuit tourne à une fréquence de 1 KHz, la sortie Q13 passe à l'état haut environ 8 seconde après le déblocage de l'oscillateur, c'est à dire qu'il y a réaction si l'absence audio dure au moins 8 secondes. Si la fréquence d'horloge est de 100 Hz, l'absence audio doit durer au moins 80 secondes pour activer la réinitialisation générale. Et vous l'avez compris, une fréquence de 10 Hz amènera le système à réagir au bout de 13 minutes environ. Si on veut une réaction au bout de 30 minutes à 1 heure, il faut que l'horloge de base tourne à quelques Hz seulement (3 Hz pour 45 minutes).

Etage de sortie
Il se fait sur relais, afin de laisser toute liberté au type d'équipement à "traiter". Pour que la coupure d'alimentation se fasse pendant une durée déterminée et non pas de façon permanente, un monostable est inséré entre la sortie Q13 du compteur U3 et la fameuse sortie. Et comme la capacité en courant est un peu juste pour piloter directement un relais, un transistor commun est ajouté entre la sortie du monostable et le relais lui-même.

Remarque : en cas d'absence très longue du signal audio surveillé, la coupure secteur provoquée se renouvelle périodiquement, avec une période qui correspond au double de la durée d'absence audio au bout de laquelle il y a réaction. Si détection / action au bout de 45 minutes, alors coupure toutes les 1h30, tant que l'audio n'est pas revenu. Ceci peut être gênant dans certains cas de figure, et peut être corrigé en ajoutant une bascule D entre sortie du compteur et monostable.

Le circuit imprimé

Non réalisé.
