Audiovisuel > Télévision > TVFIL78 > Bricolage électronique > Episode 2

Dernière mise à jour : 04/09/2011

Projet abandonné, volontairement non référencé dans les sommaires du site


Dernière minute (26/06/2011)

Projet abandonné.

Présentation

L'orgue musical 8 (ou 12) notes présenté ici fonctionne sur pile. Il réclame peu de composants et peut être réalisé par tout amateur soigneux. Le descriptif détaillé des composants utilisés est donné sur ce site dans les pages Théorie. N'hésitez pas à vous y reporter si vous vous posez la moindre question.

Matériel requis

Pour réaliser cet orgue, vous aurez besoin du matériel suivant :
Outils
- un fer à souder
- de la soudure pour électronique (surtout pas de la soudure pour électricité générale)
- une pince coupante pour électronique
- un petit circuit imprimé prépercé à pastilles
- du fil de câblage
Composants
- un interrupteur
- une pile 9 V et son clip

Précautions à prendre

- Eviter de respirer directement la fumée produite lors des opérations de soudage.
- Prévoyez un espace de travail dégagé pour travailler avec aisance.
- Utilisez un fer de bonne qualité si vous voulez faire des soudures de bonne qualité. Détails.

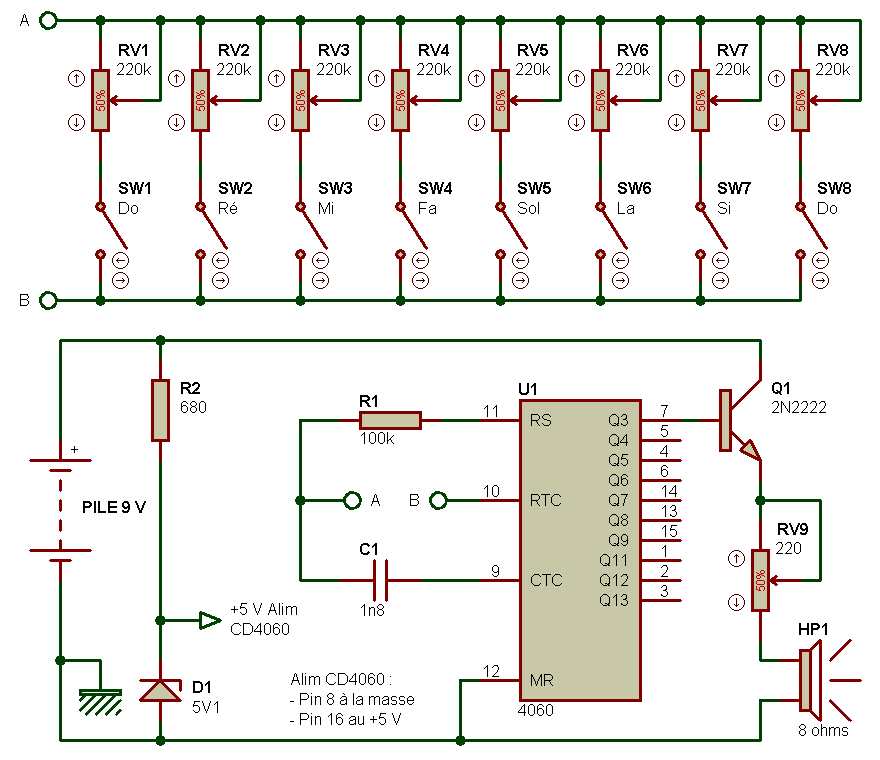

Schéma électronique

Ne soyez pas impressionné par ce schéma, qui reste très simple.

orgue_001

Le déclanchement des notes se fait par appui sur les boutons poussoirs SW1 à SW8, ces derniers peuvent être remplacés par des punaises sur lesquelles viendra faire contact une pointe de touche métallique.

Instructions de câblage

- Sur le schéma, la cathode de la diode zener D1 est représentée par la pointe de la flèche. Sur le composant, la cathode est repérée par un anneau dont la couleur est différente de celle du corps du composant.
- Les potentiomètres ajustables RV1 à RV9 possèdent 3 broches. La broche centrale doit être reliée à l'une des deux broches extrêmes.
- Le circuit intégré U1 possède 16 broches qu'il convient de repérer correctement, car s'il est mal câblé, il grille. Pour cela, il faut s'aider du détrompeur marqué sur le composant et qui permet de localiser sa broche N°1. La broche 8 du circuit intégré doit être reliée à la masse du montage, et la broche 16 reçoit la tension d'alimentation stabilisée par la diode zener D1 (+5 V alim CD4060).

Remplacement des potentiomètres ajustables par des résistances fixes

Pour des raisons de coût, vous pouvez remplacer les 8 potentiomètres ajustables RV1 à RV8 par des résistances fixes. Comme on ne trouve pas les valeurs exactes requises pour obtenir des notes justes dans les séries normalisées, il faut assembler deux résistances pour en obtenir une dont la valeur équivalente est proche de celle recherchée. Au final, on se retrouve avec 16 résistances au lieu de 8 potentiomètres. Pour de plus amples détails sur les valeurs à adopter, merci de vous reporter à la page Orgue 002.
