> Tranche Mic-Line console Amek Rembrant
Dernière mise à jour : 04/10/2026Présentation
J'ai eu l'occasion de récuperer quelques tranches d'une console Amek Rembrant qui avait pris l'eau et bien fumé à la remise sous tension. La console ayant été déclarée HS, quelques tranches d'entrée Mic-Line ont été démontées et données à des élèves (filière Son) après recherche des points de connexion et tests en labo (en passant, un grand merci à ceux qui se sont démenés pour trouver les documents de maintenance indispensables pour mener à bien cette opération de "sauvetage"). Sur les 16 tranches récupérées par mes soins, 11 étaient opérationnelles et 5 nécessitaient un dépannage.
Cet article, principalement destiné aux élèves qui ont pu récupérer une de ces tranches, détaille les points de connexion à effectuer pour utiliser de manière autonome une tranche de la console.
Les informations fournies ci-après permettent d'utiliser le préamplificateur pour microphone et la première section de corrections en fréquence (EQ). La section dynamique est inutilisable en l'état (section numérique qui requiert un pilotage informatique). D'autres sections analogiques de la tranche ne sont pas utilisables en l'état ; pour les utiliser, il convient de décortiquer davantage le schéma électronique complet (une bonne base est donnée sur le synoptique simplifié proposé à la fin).

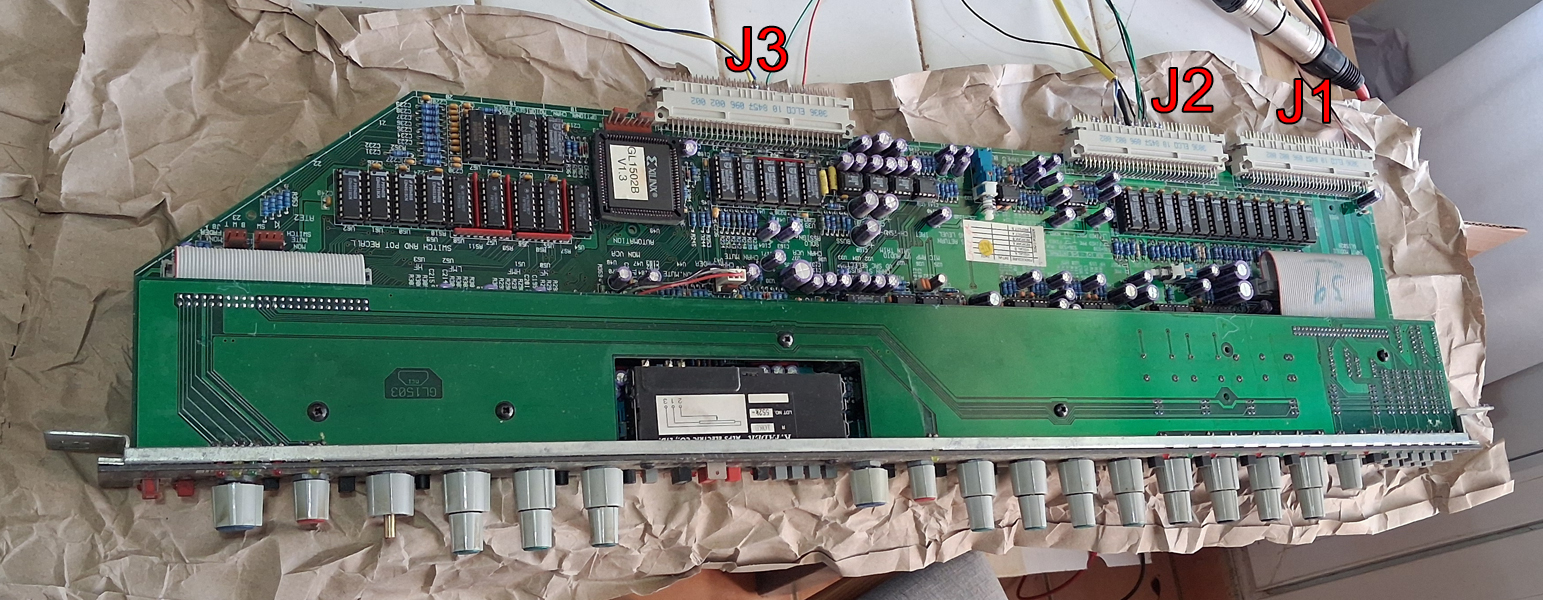

Les trois connecteurs J1, J2 et J3 qui doivent être utilisés pour exploiter la tranche sont de même type et orientés de la même façon :
- Que les connecteurs soient vus de dessus ou de l'arrière de la tranche (avec les composants visibles sur le PCB), la rangée de broches Axx se trouve en bas, tandis que la rangée de broches Cxx se trouve en haut. L'information est sérigraphiée sur le PCB.
- Si les connecteurs sont vus de dessus (au fond, avec les composants visibles sur le PCB, J1 à droite et J3 à gauche), alors la broche n°1 est la 1ère à gauche et la broche n°32 est la dernière à droite.
- Si les connecteurs sont vus de l'arrière (avec les composants visibles sur le PCB, J1 à gauche et J3 à droite), alors la broche n°32 est la 1ère à gauche et la broche n°1 est la dernière à droite.
Alimentation de la tranche
Deux alimentations sont nécessaires :- une alimentation symétrique de valeur comprise entre +/-15V et +/-17V capable de délivrer une intensité de courant d'au moins 250 mA sur chaque rail
- une alimentation fantôme +48V capable de délivrer une intensité de courant d'au moins 20 mA. Requise uniquement pour les microphones électrostatiques
L'alimentation symétrique +/-V doit être reliée sur les connecteurs J2 et J3 :

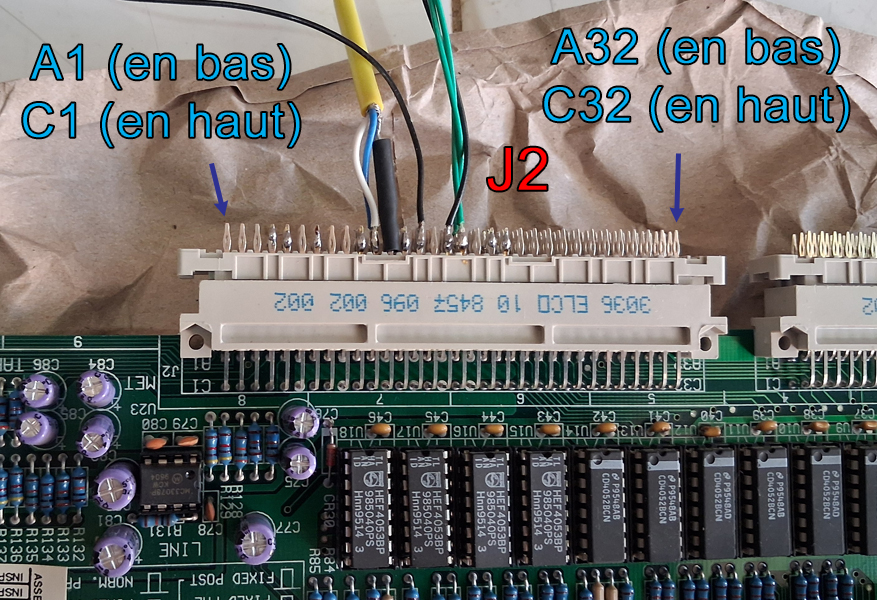

- Masse générale (0V) en J2-[A+C] pts 6/9/12/14/16/18 (fil noir sur la photo de gauche)

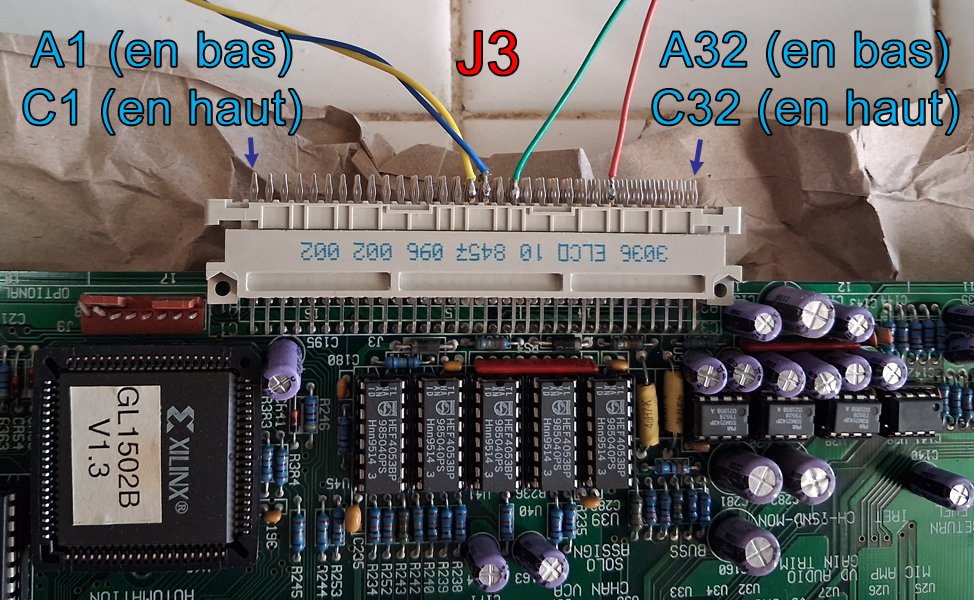

- Alim V- en J3-[A+C]18/15/20 (fil vert sur la photo de droite)
- Alim V+ en J3-[A+C]25/26/27 (fil rouge sur la photo de droite)

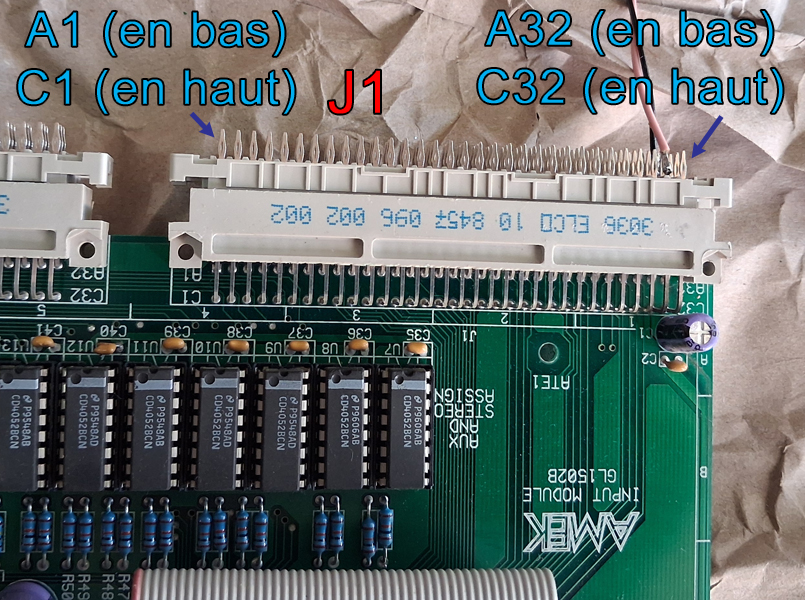

L'alimentation fantôme P48 doit quant à elle être raccordée sur le connecteur J1 :
- Masse alim fantôme / masse châssis en J1-A31 (fil noir sur la photo ci-devant)
- +48V en J1-C31 (fil rose sur la photo ci-devant)

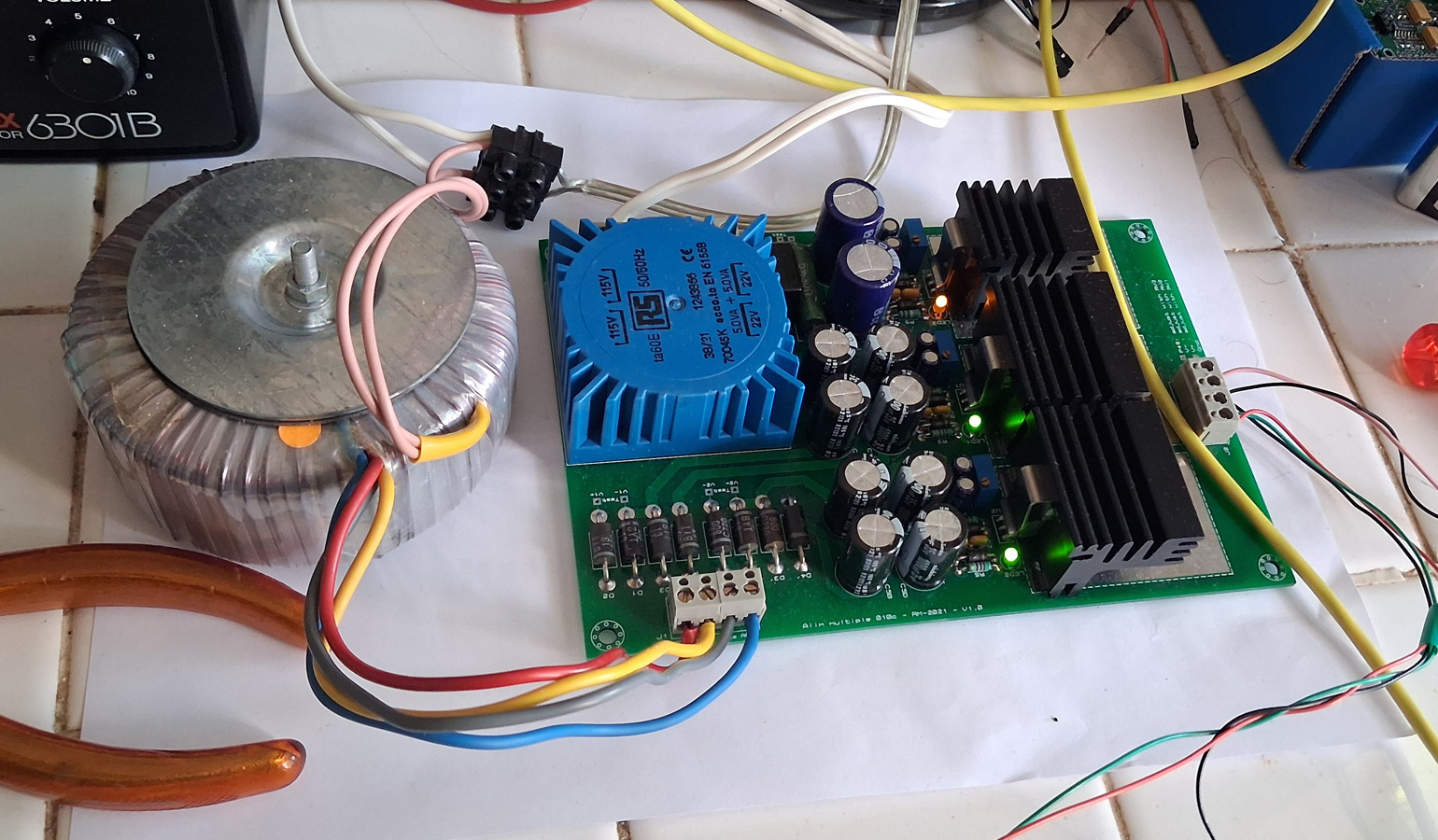

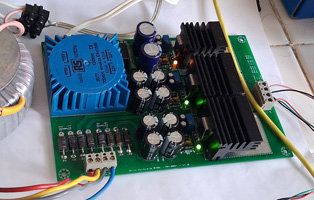

Tous les tests que j'ai réalisés (16 tranches testées en tout) l'ont été avec mon alimentation multiple 010c (largement surdimensionnée pour le présent besoin) :
Entrée MICRO symétrique et sortie ligne symétrique
L'entrée microphone se fait en symétrique sur le connecteur J2, entre les broches C17 (point chaud) et A17 (point froid)La sortie ligne préamplifiée se fait en symétrique sur le connecteur J2, entre les broches C11 (point chaud) et A11 (point froid).
- Entrée microphone entre les broches C17 (point chaud) et A17 (point froid)
- Sortie ligne préamplifiée entre les broches C11 (point chaud) et A11 (point froid).

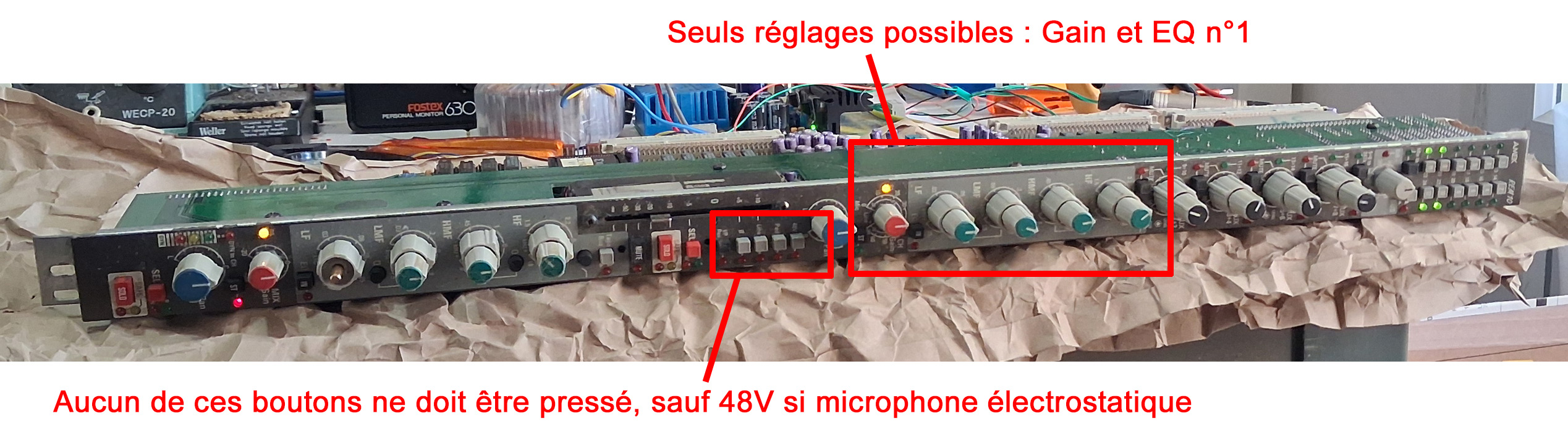

Réglages Gain et EQ
Les possibilités sont réduites...
... mais le principal est là : préamplificateur micro et EQ fonctionnels et musicaux !
Mise en rack
A cause de ses dimensions, la mise en rack d'une telle tranche ne peut pas être réalisée en norme 19 pouces. Si ladite tranche peut être utilisée sans être mise en boîte, une mise en coffret reste toutefois conseillée, ne serait-ce que pour sa protection globale (un court-circuit accidentel provoqué par un objet métallique engendre souvent la survenue de cauchemars dans les nuits qui suivent).

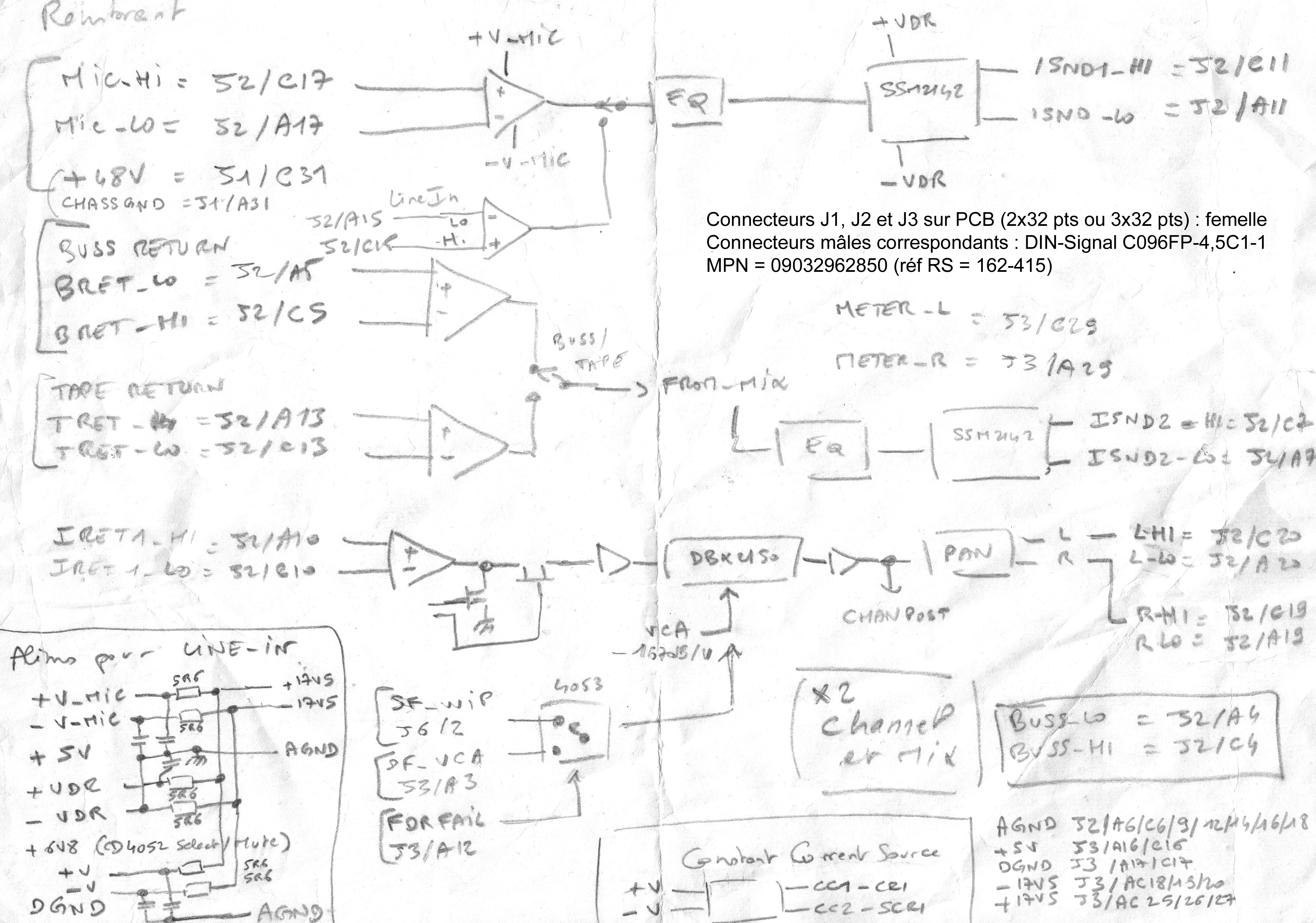

Synoptique extremement simplifié
-
-
En résumé :
-- Entrée micro symétrique en J2-C17 (point chaud) et J2-A17 (point froid)
- Sortie symétrique en J2-C11 (point chaud) et J2-A11 (point froid)
- Alim fantôme (P48) en J1-C31 (+48V) et J1-A31 (masse châssis, optionnelle)
- Masse générale (0V) en J2-A6/C6
- Alim V- en J3-A18/C18
- Alim V+ en J3-A25/C25
- Réf
connecteurs mâles pour J1, J2 et J3 (J1, J2 et J3 =
connecteurs femelle sur PCB tranche 2x32 pts ou 3x32 pts) :
Connecteurs mâles correspondants : DIN41612 DINSIGC096FP-4,5C1-1
Réf fabricant (Harting) = 09032962850
Réf Radiospare = 162-415
Réf Mouser = 617-09032962850
