Electronique > Réalisations > Affichage / Mesures > Afficheur LED 7 segments 008

Dernière mise à jour : 21/09/2014

Présentation

Un nouvel afficheur multiplexé, cette fois avec 8 digits et sans circuit spécialisé. Enfin presque.

afficheur_leds_7seg_008_pcb_3d_a

J'ai monté ce prototype suite à une demande de développement d'un système d'affichage un peu particulier, et pour lequel mon précédent afficheur à quatre digits (afficheur 007) ne suffisait pas. Histoire de faire vite et pour éviter de commander de nouveaux composants, j'ai ressorti mes vieux cartons et ai retrouvé, miracle, des vieux afficheurs HP miniatures 5082-7414 récupérés sur une machine en panne. Ces afficheurs 4 digits à cathode commune sont obsolètes mais absolument géniaux ! On peut en  placer deux côte à côte sur un seul support DIL24, pas une seule broche de perdue.

Schéma

Le principe adopté est classique : mise en parallèle de tous les segments de même nom et pilotage séparé des cathodes communes.

afficheur_leds_7seg_008

Afficheur HP-5082-7414
Cet afficheur est de type "miniature", il comporte 4 digits (4 chiffres) dans un boîtier compatible DIL12 (2 rangées de 6 broches au pas de 2,54 mm).

afficheur_hp_8052_7414_001a

Les deux afficheurs HP-5082-7414 du schéma sont câblés "en parallèle", les segments "A" du premier quadruple afficheur sont reliés aux segments "A" du second quadruple afficheur, les segments "B" du premier quadruple afficheur sont reliés aux segments "B" du second quadruple afficheur, etc. La commande de chaque digit s'opère de façon traditionnelle via un transistor, ici un NPN câblé en émetteur commun (fonction interrupteur on/off). Le schéma montre que les 8 transistors (un pour chaque digit) sont intégrés dans un circuit "spécialisé" de type ULN2803. On peut bien sûr remplacer ce circuit intégré par de classiques transistors NPN (par exemple 2N2222, 2N3904 ou BCxxx), c'est d'ailleurs ce que j'ai fait pour mon prototype.

Pourquoi les résistances R1 à R8 ont-elles une valeur si élevée ?
Ces résistances limitent le courant dans les segments des afficheurs, qui se contentent de peu pour s'illuminer correctement. Un courant de 0,5 mA par segment suffit en effet, là où beaucoup d'autres afficheurs réclament entre 5 mA à 20 mA. Le courant moyen maximal supporté est de 5 mA, je l'ai donc limité à 4 mA environ. Comme chaque digit s'allume pendant 1/8ème du temps (mode multiplexé, un seul à la fois), cela équivaut à un courant moyen de 0,5 mA (500 uA). On peut bien sûr descendre la valeur de ces résistances, j'ai essayé (sans rien griller) jusqu'à 270 ohms sous une tension d'alim de 4,5 V, ce qui correspond à 10 mA "crête" et 1,25 mA moyen.

Prototype

Réalisé sur plaque d'expérimentation sans soudure.

afficheur_leds_7seg_008_proto_001a afficheur_leds_7seg_008_proto_001b

Comme vous pouvez le constatez, j'ai utilisé des transistors discrets (2N3904) en lieu et place du ULN2803 du schéma. Mon idée était bien sûr de compliquer le prototype (je ne vais tout de même pas avouer en public qu'au moment de réaliser la maquette, je n'avais pas songé au ULN2803).

afficheur_leds_7seg_008_proto_001c afficheur_leds_7seg_008_proto_001d afficheur_leds_7seg_008_proto_001e

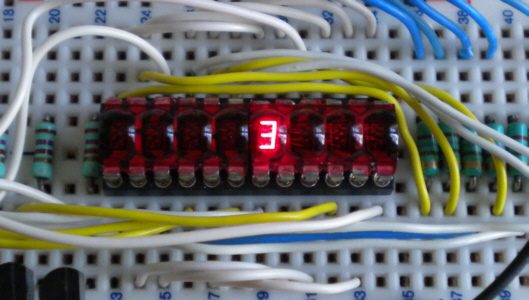

Premiers tests avec un seul afficheur alimenté à la fois (n°1 puis n°5 sur les photos qui précèdent), puis ensuite tests en mode multiplexé. Tout est OK, les chiffres sont très jolis avec des jointures à peine visibles. Je comprend que d'autres avant moi soient tombés amoureux de ces afficheurs.

Circuit imprimé

Réalisé en double face.

afficheur_leds_7seg_008_pcb_composants

Le côté rigolo de l'affaire est bien sûr le connecteur J3 dont une seule broche (masse) est utilisée. Je vous laisse cogiter.

Historique

21/09/2014
- Première mise à disposition
