Mesures > Afficheur LED 7 segments 010b - Pro
Dernière mise à jour : 25/07/2021Présentation
Ce circuit d'affichage, concu pour afficher un nombre compris entre 0 et 99 à partir de données délivrées par un automate programmable, a été étudié en vue d'un fonctionnement permanent (24/24h) et pour une maintenance aisée (utilisation en milieu industriel).
Ce système 010b est la version finale du prototype
inital Afficheur
LED 7 segments 010. Ses dimensions ont été adaptées pour
installation dans un coffret existant.
Schéma
Malgré son grand afficheur 2x7 segments 20 mm, son microcontrôleur, sa régulation d'alimentation faite pour durer et ses entrées logiques protégées par optocoupleurs... le système reste particulièrement simple.
Schéma volontairement embrouillé
-
Pro - <pas de descriptif pour cette réalisation>
Prototype et circuits finaux

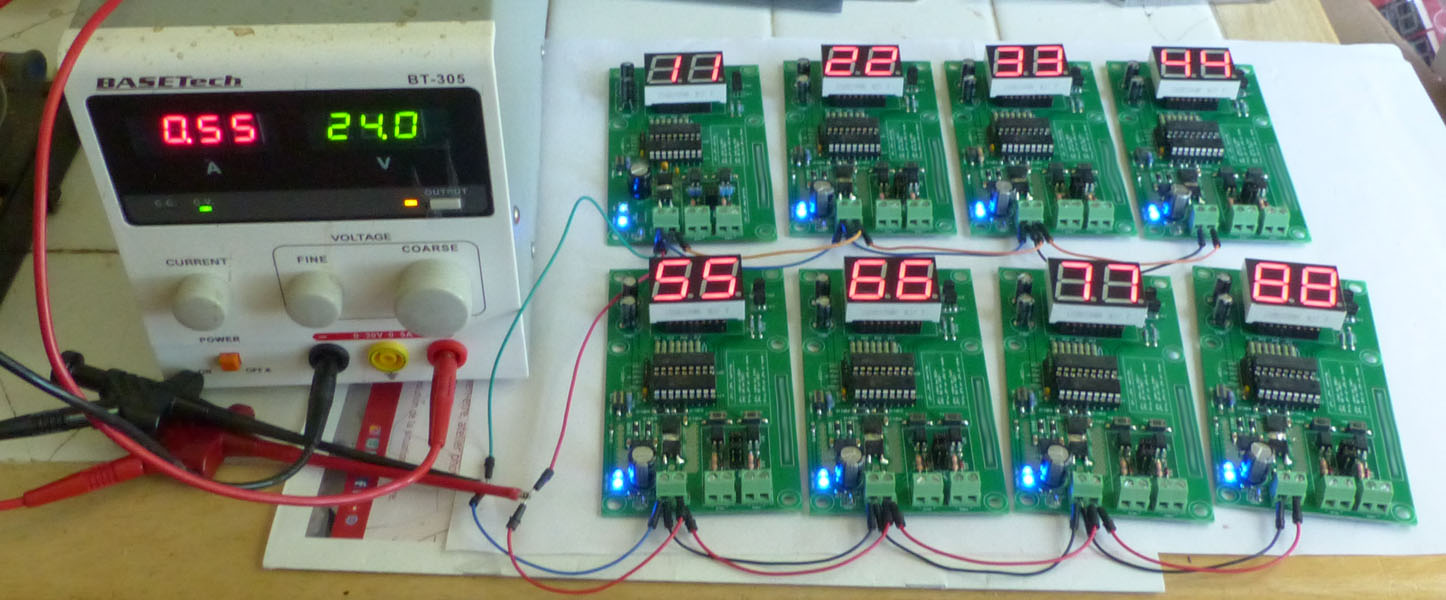

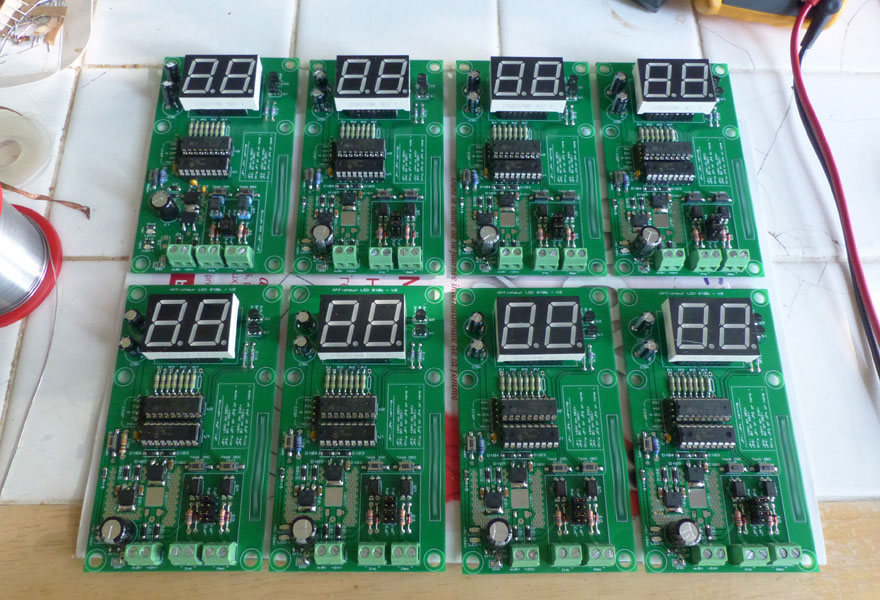

Réalisé en 7 exemplaires (+1 proto légèrement différent) conformément au circuit imprimé (PCB) présenté ci-après.

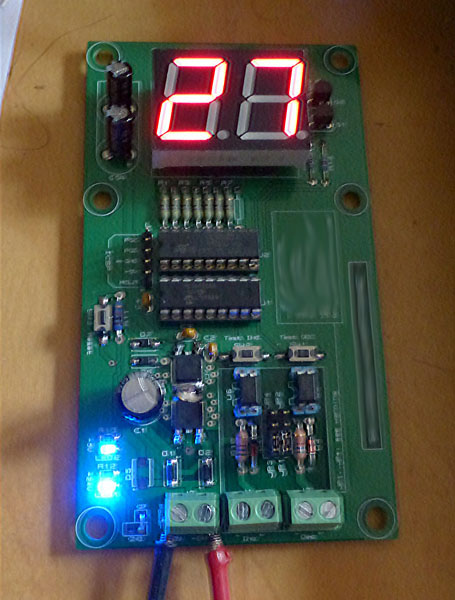

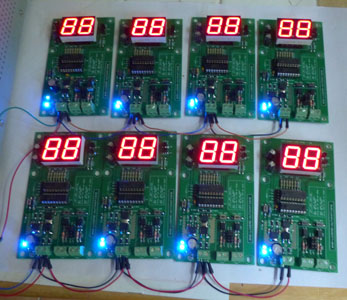

Prototype à gauche, circuits finaux à droite (en cours de test de robustesse)
Logiciel du PIC
Pro - Logiciel non
disponible
Circuit imprimé (PCB)

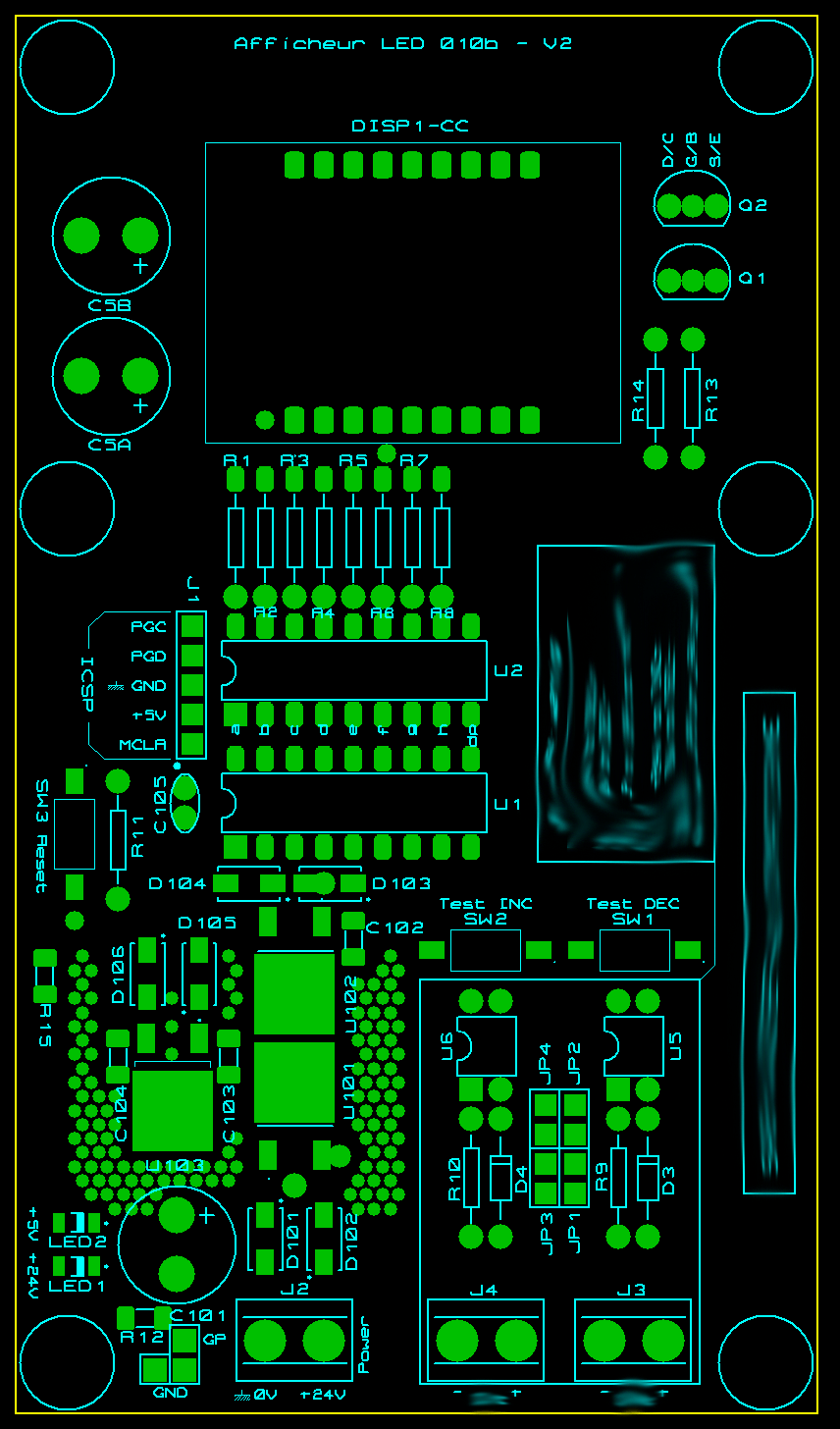

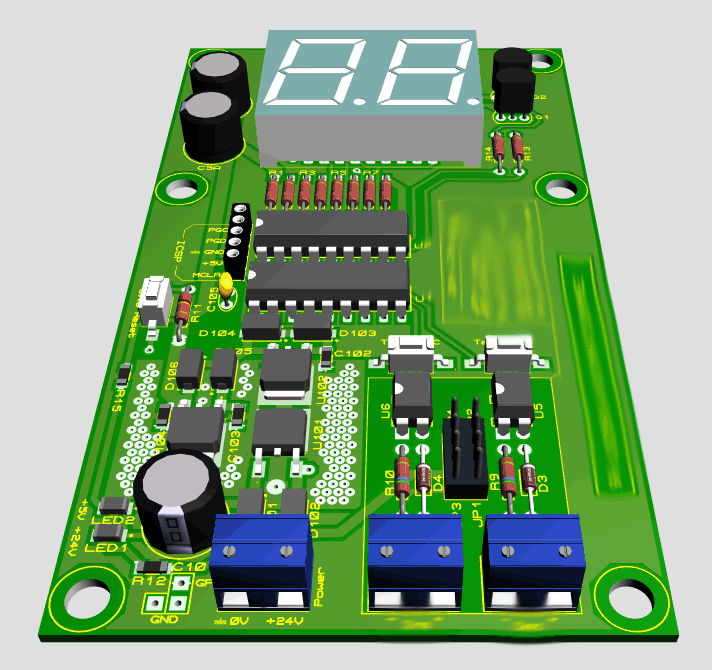

Réalisé en double face, avec composants traversants et CMS.
Pro - typon (PCB)
non
disponible
Historique
25/07/2021
- Ajout photos des circuits finalisés et validés.
18/07/2021
- Première mise à disposition.
