Electronique > Réalisations > Alimentations > Emetteur FM 002 > Alimentation multiple 001

Dernière mise à jour : 06/10/2008

Caractéristiques principales

Tension : +/-15 V et +15V
Courant : 1 A sur chaque sortie
Régulée : Oui

Présentation

Cette alimentation a été conçue pour mon émetteur FM 002.

emetteur_fm_002_alim_photo_001

Elle dispose :
- d'une sortie symétrique (double) de +/-15 V utilisée pour l'ensemble des modules audio de l'émetteur,
- d'une sortie simple +15V utilisée pour les circuits logiques et pour le modulateur FM.

Avertissement

Cette réalisation étant décrite dans mon livre Construisez votre émetteur FM édité chez Dunod, le schéma ne peut pas être publié sur mon site. Pour toute question relative à cette alimentation, merci de vous reporter à la page Emetteur FM 002 - Au secours.

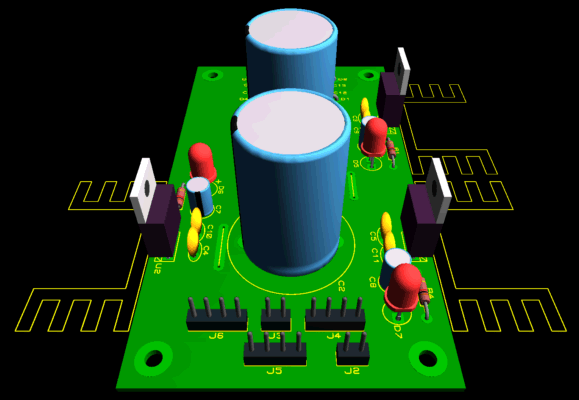

Circuit imprimé

Réalisé en simple face.

emetteur_fm_002_alim_pcb_3d_a emetteur_fm_002_alim_pcb_3d_b emetteur_fm_002_alim_pcb_3d_c emetteur_fm_002_alim_pcb_3d_d
