Caractéristiques principales

Tensions : 5 x 9 V (ou 12 V)
Courants : 500 mA (1 A en pointe) par sortie
Régulée : Oui


Présentation

Alimentation multiple étudiée pour un pédalboard équipé de plusieurs pédales d'effet guitare. Toutes les sections d'alimentation sont totalement isolées les unes des autres, ce qui autorise une inversion de polarité sur chacune des sorties, de façon indépendante.

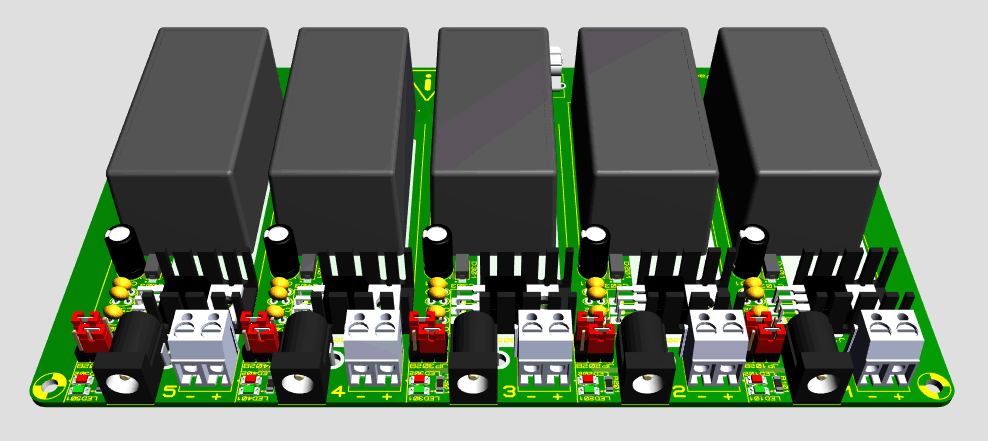

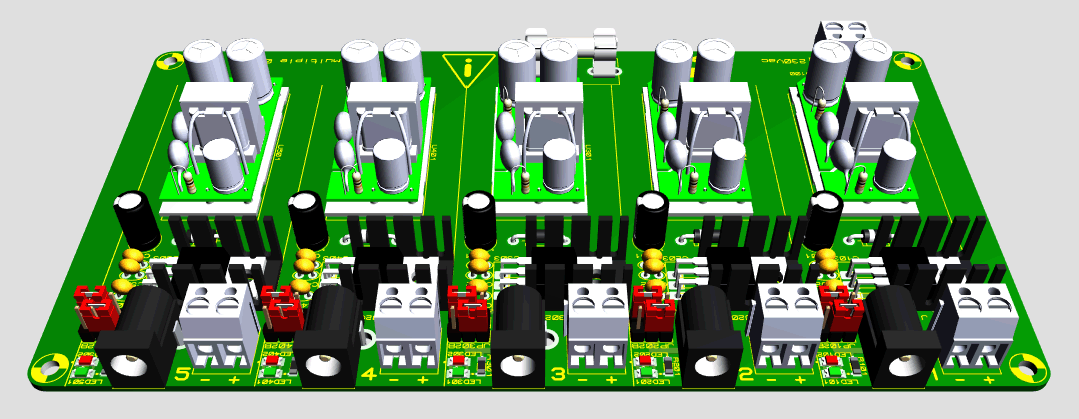

alim_multiple_011_pcb_3d_rear  alim_multiple_011b_pcb_3d_rear



L'objectif de cette réalisation est de regrouper dans un volume compact plusieurs blocs d'alimentation sur une seule prise secteur. Chaque source de tension comporte son propre bloc d'alimentation à découpage (SMPS) suivi d'un circuit de régulation linéaire. Outre des dimensions globales très modestes, l'ensemble permet un faible échauffement et offre une qualité convenable pour une application audio analogique.

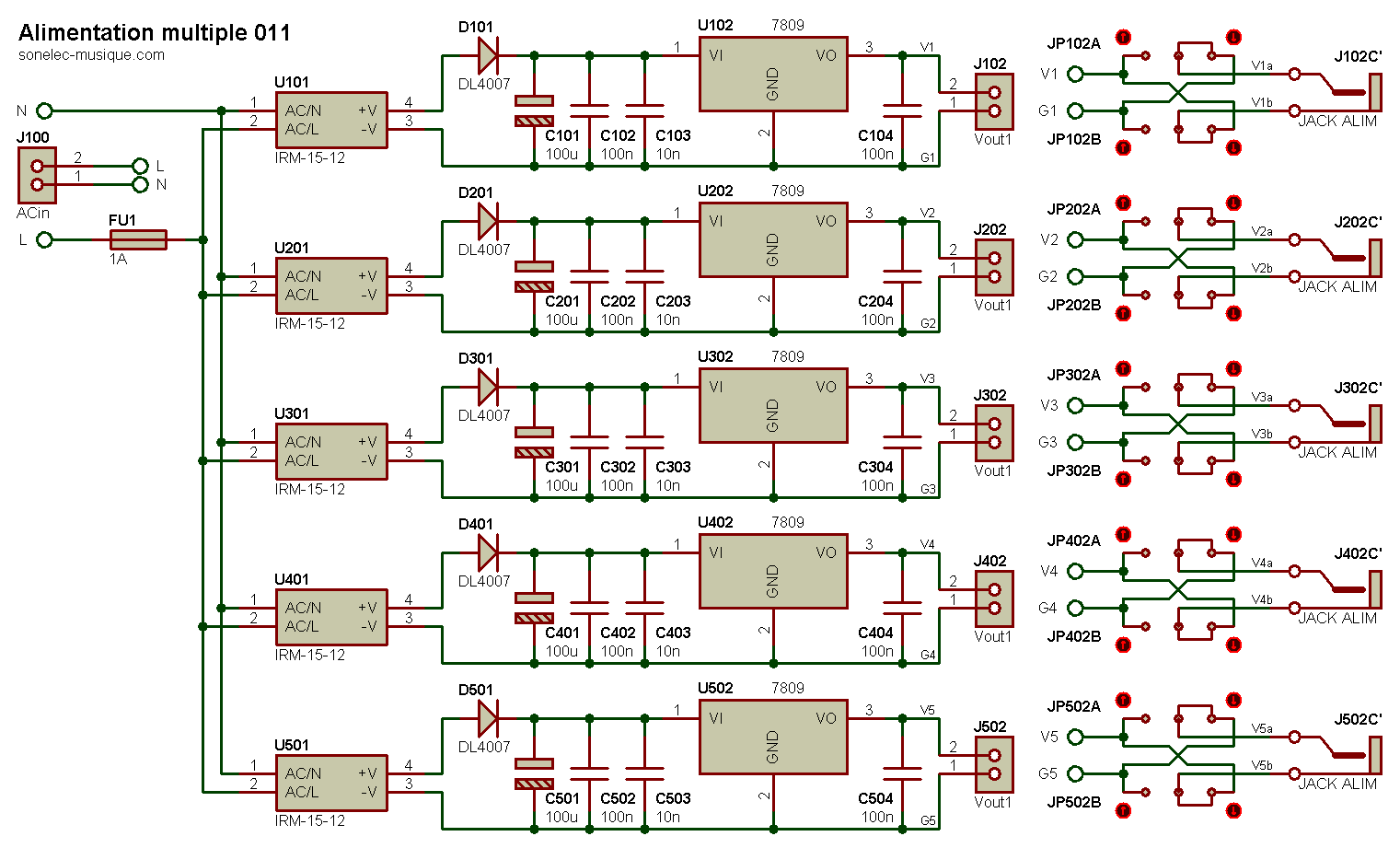

Schéma

Chacune des cinq voies d'alimentation repose sur un convertisseur à découpage (entrée 240V / sortie 12 V) auquel on associe un régulateur tradionnel intégré de tension de sortie 9 V.


alim_multiple_011



Principe général
Les cinq voies étant identiques, une seule sera étudiée.
Le bloc d'alimentation à découpage IRM-15-12 permet de débiter un courant de sortie d'un peu plus de 1 A (15 W sous 12 V) et le régulateur linéaire LM7809 permet lui aussi de débiter un courant de 1 A (ce composant est même donné pour 1,5 A). Toutefois, avec un courant permanent de 1 A, le LM7809 dissiperait une puissance soutenue de 3 W, ce qui est beaucoup si le circuit n'est pas correctement reffroidi. La limitation de 500 mA par voie a été prononcée à cause de cette dissipation thermique locale (pour une seule voie) mais aussi pour la dissipation thermique totale (somme des 5 voies).

Polarité des tensions de sortie
Chaque voie de régulation dispose de deux connecteurs de sortie :
- un bornier à vis au pas de 5,08 mm, polarité fixe
- un connecteur d'alim jack axial, polarité commutable
La polarité pour le jack alim est définie par la position des deux cavaliers (jumpers) JPx02A et JPx02B (JP102A et JP102B pour la voie #1, JP202A et JP202B pour la voie #2, etc). Une LED verte et une LED rouge permettent de connaitre à tout instant le choix effectué :
- la LED verte s'allume quand le point central du jack alim est positif par rapport à son enveloppe exterieure (+ au centre)
- la LED rouge s'allume quand le point central du jack alim est négatif par rapport à son enveloppe exterieure (- au centre)
Le choix de faire allumer la LED verte pour la configuration "+ au centre" est arbitraire, mais elle me semble plus logique du fait que de nos jours on trouve plus souvent des appareils alimentés avec le "+ au centre".

Autres tensions de sorties ?
Pour l'utilisation considérée, toutes les pédales d'effet guitare réclament une tension de 9 V. Il est toutefois possible de remplacer les convertisseurs à découpage et les régulateurs de tension linéaires pour obtenir d'autres valeurs de tension de sortie, par exemple avec un convertisseur 230V/15V (IRM-15-15) suivi d'un régulateur linéaire 12 V (LM7812) pour une tension de 12 V. Toutes les voies étant isolées les unes des autres, il est possible de combiner différentes valeurs de tension de sortie (par exemple 3 sorties 9 V et 2 sorties 12 V).

Version "économique"
Un deuxième PCB a vu le jour pour permettre l'implantation de blocs d'alimentation secteur à découpage de type KPSB6-12, moins coûteux que les IRM-15-12.
- version 011 : utilisation de modules à découpage IRM-15-12 (illustration de gauche ci-après)
- version 011b : utilisation de modules à découpage KPSB6-12 (illustration de droite ci-après)

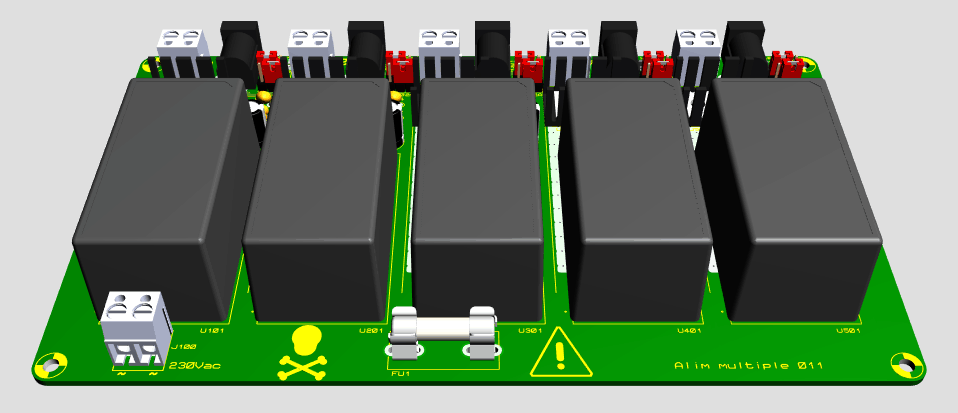

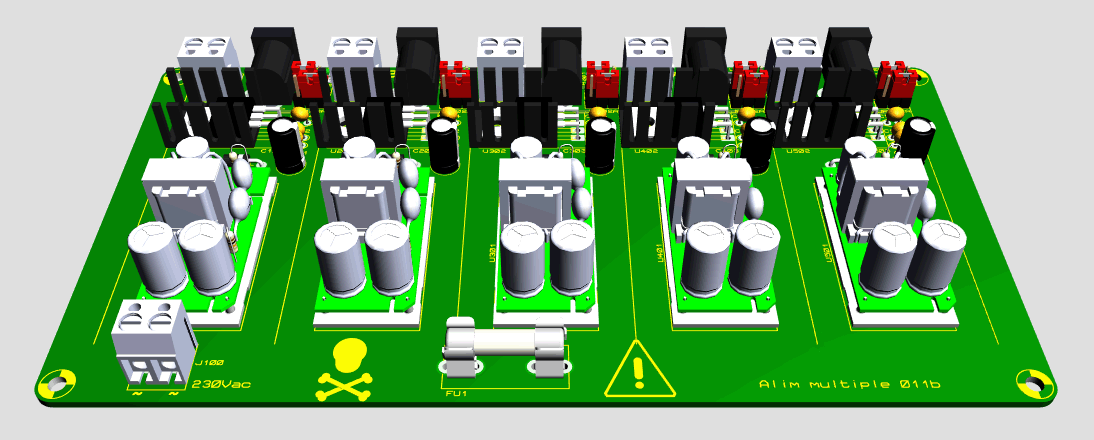

alim_multiple_011_pcb_3d_front  alim_multiple_011b_pcb_3d_front



Circuits imprimés (PCB)

Réalisés en double face pour les deux versions 001 (aves modules secteur IRM-15-12) et 001b (avec modules secteur KPSB6-12).

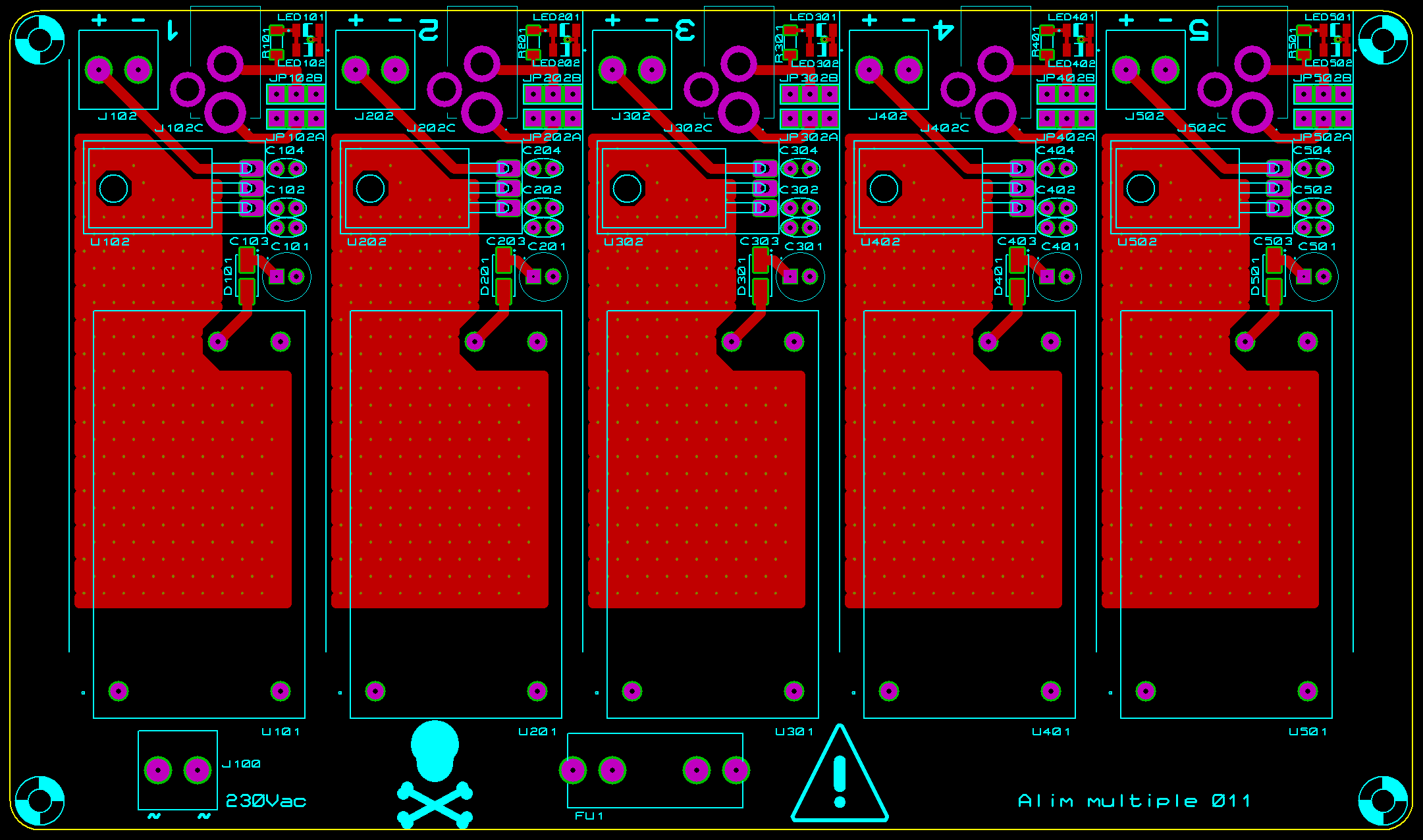

alim_multiple_011_pcb_components_top
Version 001 avec modules secteur à découpage IRM-15-12

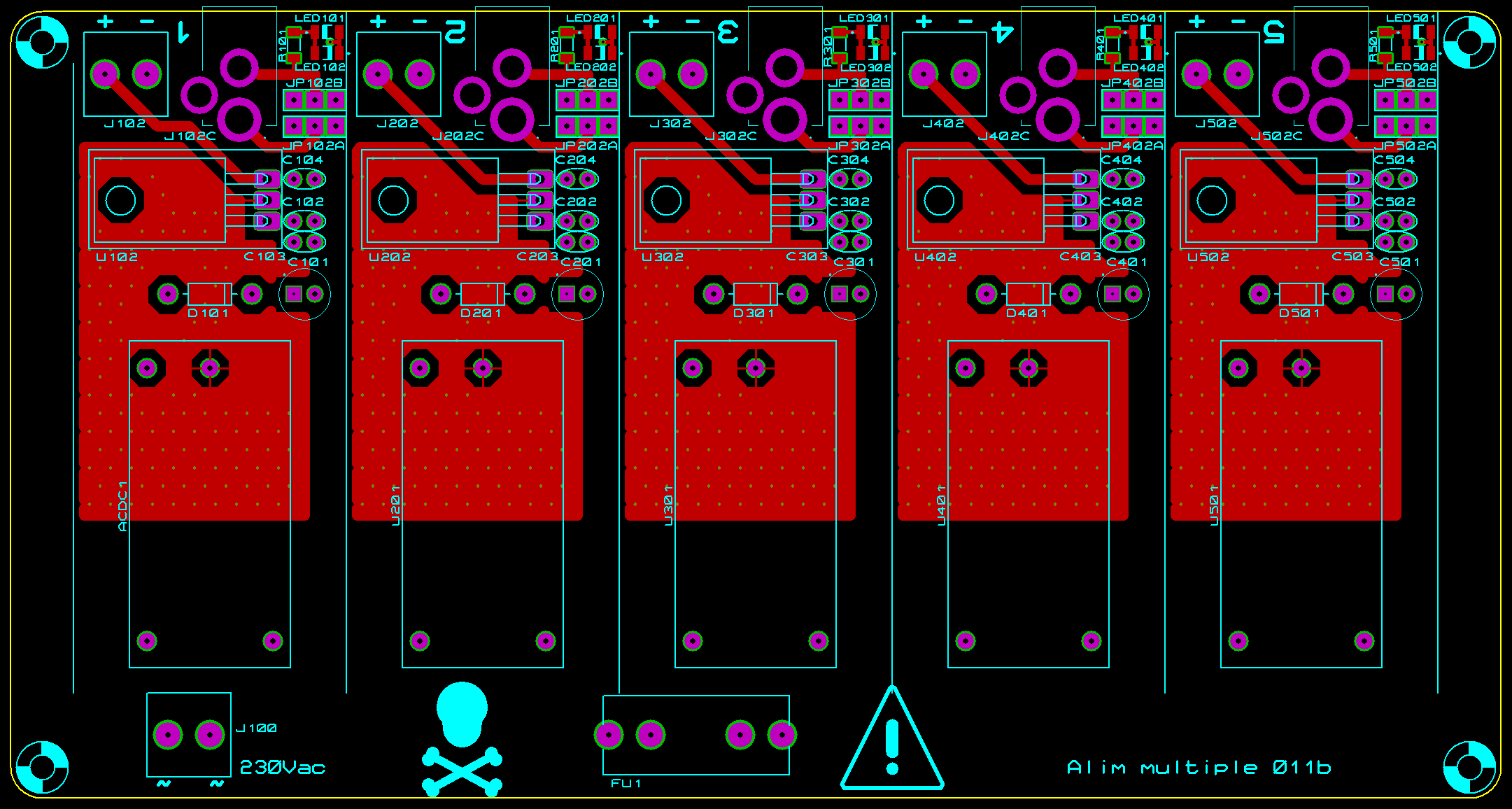

alim_multiple_011b_pcb_components_top
Version 001b avec modules secteur à découpage KPSB6-12

Pro - PCB non disponibles en libre accès.

Refroidissement des régulateurs linéaires
Les régulateurs de tension LM7809 sont dotés d'un petit dissipateur thermique qui reste optionnel pour de faibles intensités de courant en sortie. Les pleines zones de cuivre prévues sur une ou deux faces du circuit imprimé assurent en effet une dissipation minimale, ce qui peut le cas échéant permettre de se dispenser de dissipateurs thermiques additionnels (valable pour un courant de sortie inférieur à 300 mA par voie, puisqu'il faut également tenir compte de la dissipation thermique - certes faible mais bien présente - des convertisseurs à découpage).

Choix de la polarité de sortie
Les cavaliers (jumpers) JPx02A et JPx02B doivent être "croisés" : un dans une position, l'autre dans l'autre. Le fait de ne pas les croiser n'a aucune conséquence néfaste, puisque dans ce cas de figure particulier, la tension de sortie est nulle et aucune des deux LED verte et rouge ne s'allume. En revanche et bien évidement, il faut veiller à ce que la polarité choisie corresponde bien à celle de l'appareil connecté ! Pour rappel, une tension de sortie positive (+ au centre sur le jack d'alim) se matérialise par l'allumage de la LED verte, tandis qu'une tension de sortie négative (- au centre sur le jack d'alim) se matérialise par l'allumage de la LED rouge.



Historique

03/08/2025
- Première mise à disposition.
