Electronique > Réalisations > Alimentations > Alimentation simple 009

Dernière mise à jour : 05/04/2009

Caractéristiques principales

Tension : +5 V
Courant : 1 A
Régulée : Oui

Présentation

Cette alimentation simple permet de délivrer une tension de sortie stabilisée de +5 V, et ce pour une tension d'entrée comprise entre +9 V et +15 V.

alim_simple_009_pcb_3d_a

Aucune difficulté majeure pour sa réalisation, qui ne requiert que des composants faciles d'approvisionnement. Je sais, il existe aussi un circuit miracle qui s'appelle LM7805 et qui permet de faire plus simple (voir page alim simple 001). Je vous laisse découvrir tout seul en quoi le montage décrit ici peut encore avoir un intérêt.

Schéma

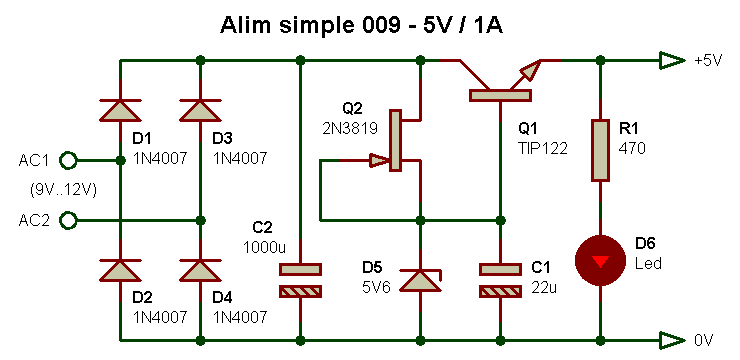

Si on excepte la présence du transistor à effet de champ Q2, il s'agit d'une alimentation traditionnelle, avec diode zener associée à un transistor de puissance.

alim_simple_009

Redressement et filtrage
Diodes D1 à D4 pour le redressement, condensateur C1 pour le filtrage. La routine (détails, au cas où).

Régulation
La régulation est confiée à une diode zener de 5V6, épaulée par un transistor de puissance de type TIP122. Afin de bénéficier d'une bonne stabilité de la tension zener, un générateur de courant constant formé par le transistor FET Q2 permet d'alimenter la diode zener avec un courant très stable, voisin de 10 mA. Le TIP122 est un transistor de type darlington, son courant de base reste modéré même pour le courant de sortie maximal de 1A.

Circuit imprimé

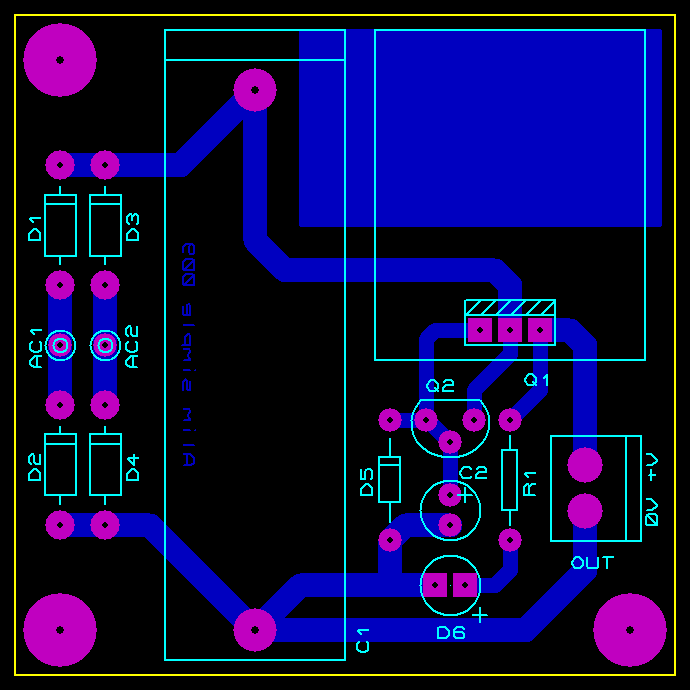

Réalisé en simple face, il ne reste qu'à brancher le secondaire du transformateur sur les deux bornes AC1 et AC2. La sortie +5 V se fait sur le bornier dénomé Out, dont le modèle précis reste à votre discrétion.

alim_simple_009_pcb_composants

Une zone assez large est prévue sur le CI côté cuivre, pour faire office de radiateur additionnel pour le TIP122. Le radiateur monté côté composant (entre le CI et le transistor) pourra être de dimensions modestes si le courant débité en sortie ne dépasse pas 500 mA.

Typon aux formats PDF, EPS et Bitmap 600 dpi
