Caractéristiques principales

Tension : +/-16,5 V
Courant : 4 A - avec protection contre surintensité
Régulée : Oui

Présentation

Cette réalisation a été conçue sur demande pour une société de prestation événementiel, pour remettre en service une console de mixage. Elle s'appuie sur des régulateurs de tension intégrés épaulés par des transistors de puissance. La base est construite sur le circuit de l'alimentation symétrique 010, à laquelle a été ajouté un solide circuit de protection contre les surintensités de courant en sortie.

Schéma

Le schéma qui suit représente l'alimentation dans sa totalité.

alim_sym_010bc
Schéma volontairement embrouilé (demande pro)



Limitation de courant

Le circuit de limitation d'intensité de courant a été étudié pour pouvoir entrer en fonction à partir d'un seuil ajustable entre 3,5 A et 6 A. Le réglage du seuil s'effectue par potentiomètre ajustable, de façon séparée pour les deux rails positif et négatif.

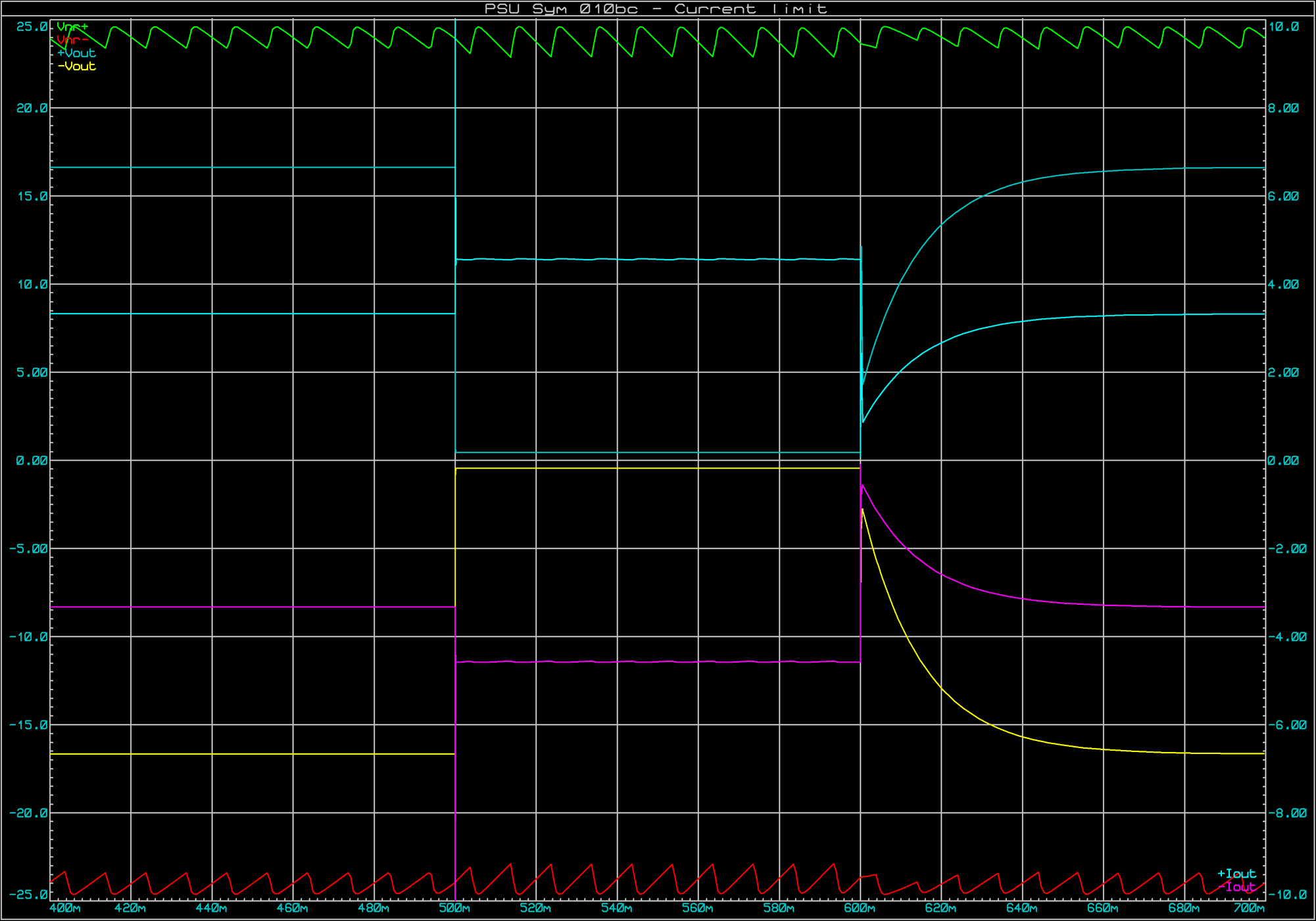

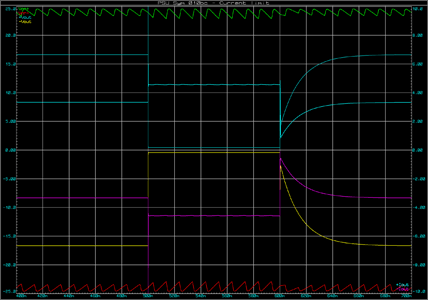

Le graphe qui suit montre "l'état de l'alimentation" (en tension et en courant) pour une intensité nominale de 3,5 A et avec une mise en court-circuit franc de la sortie des deux rails pendant 100 ms.



alim_sym_010bc_graph_001a



L'intensité de sortie est ici limitée à 4,5 A. Le temps de réaction (activation de la protection) est de 10 us et le temps de rétablissement (retour progressif à la tension de sortie nominale) est de 80 ms.



Circuit imprimé

Non réalisé par mes soins



Historique

22/01/2023
- Première mise à disposition.
