Ampli BF 013
Dernière mise à jour : 11/06/2021Article non terminé, volontairement non référencé dans les sommaires du site
Caractéristiques principales
Puissance : 60
W / 8 ohms ; 100
W / 4 ohms
Tension : +/-45 V
Technologie : Transistors
Présentation
Ce module amplificateur est capable de délivrer 60 W efficaces dans une charge de 8 ohms ou 100 W dans 4 ohms.
Il fait usage de transistors éprouvés et qu'on trouve facilement à ce jour (nous sommes en 2021 et mes dons de prédiction n'ont pas évolué d'un pouce, ni d'un millimètre).
Schéma

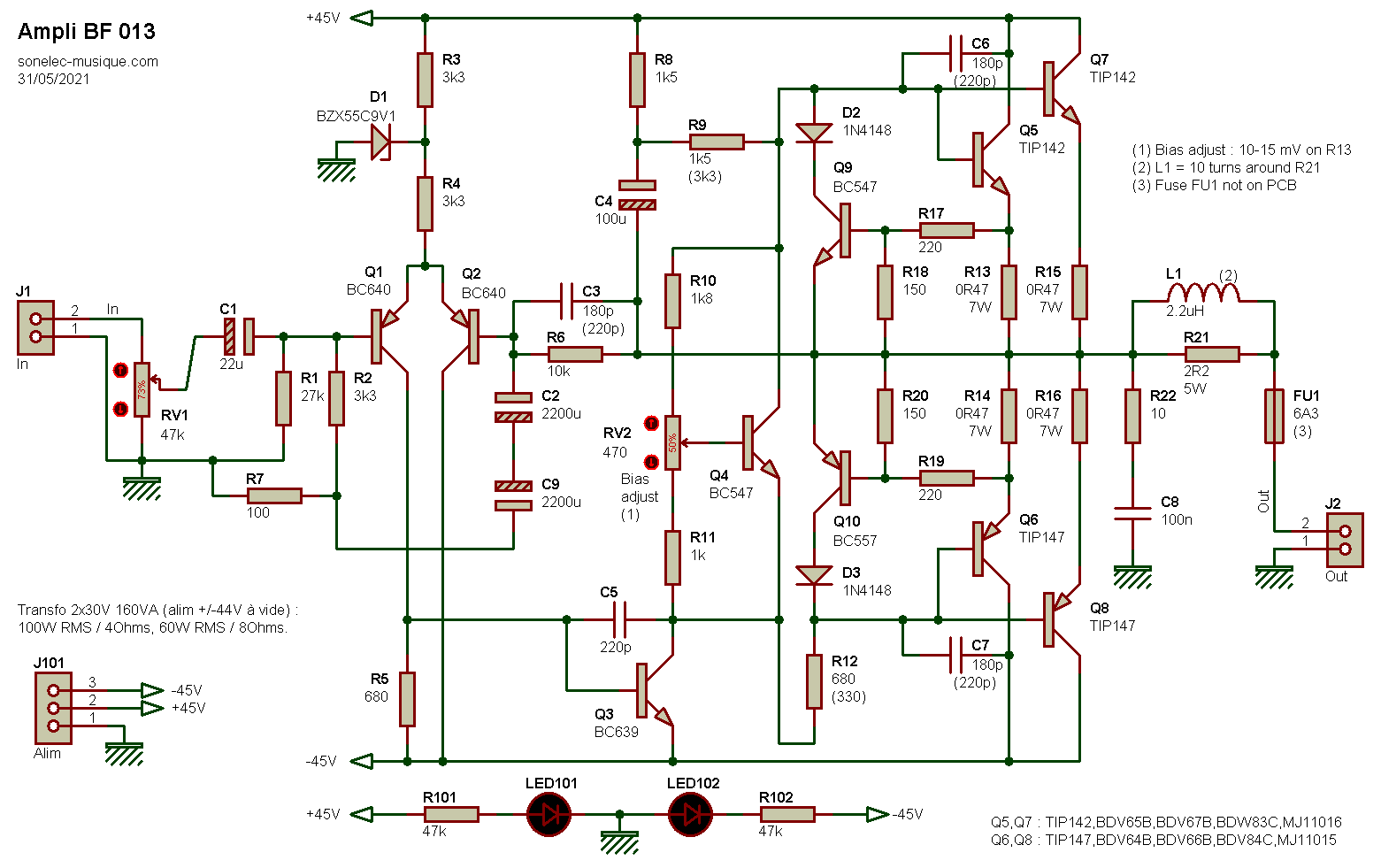

Le schéma repose sur une structure classique, étage différentiel en entrée et étage de sortie à transistors de puissance complémentaires (TIP142/147).
Alimentation
De l'alimentation dépend principalement la qualité de l'ensemble. Une tension élevée ne suffit pas, il faut aussi que le débit de courant instantané soit à la hauteur, c'est à dire que les pointes de courant ne mettent pas à genoux l'alimentation. Pour cela, il faut prévoir un bloc d'alimentation secteur qui possède une bonne réserve d'énergie, que l'on confie généralement à un ensemble de condensateurs de forte valeur, juste après le pont de diodes assurant le redressement (on a affaire ici à une alimentation linéaire et non à découpage).
Prototypes
Deux prototypes, un premier déjà réalisé et fonctionnel (sur plaque à pastilles), le second en cours de réalisation (sur PCB pro).
Prototype #001

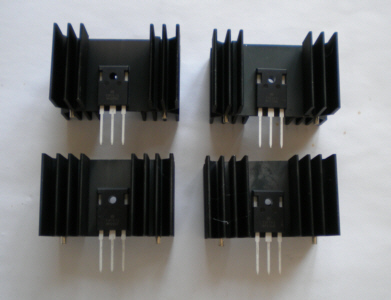

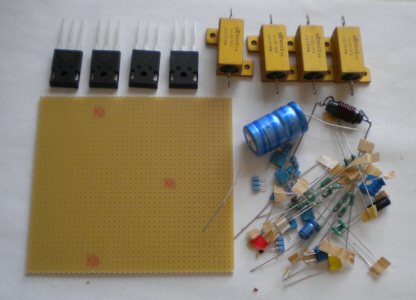

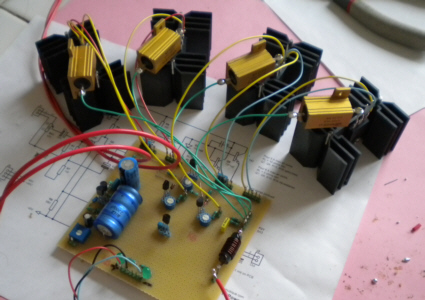

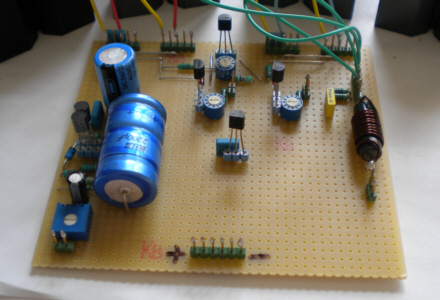

Réalisé sur plaque d'expérimentation à pastilles, transistors de sortie montés sur des dissipateurs thermiques individuels (on peut utiliser un dissipateur thermique unique, à condition d'ajouter les isolants mica ou silicone indispensables).

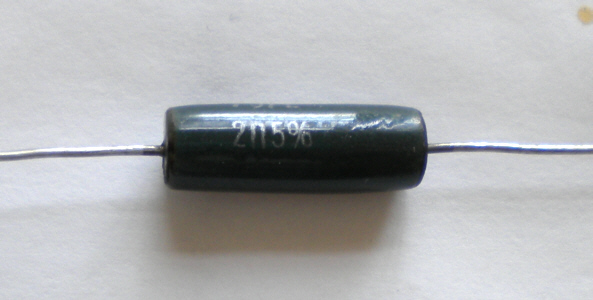

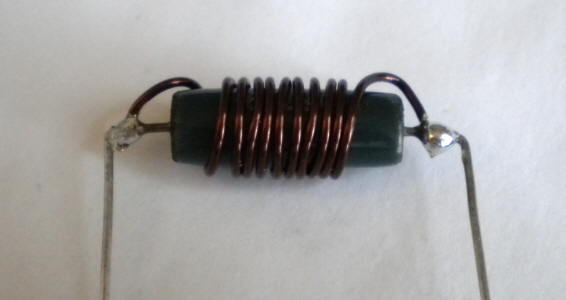

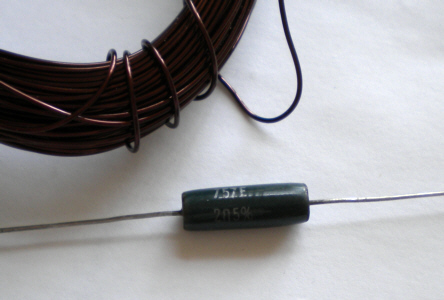

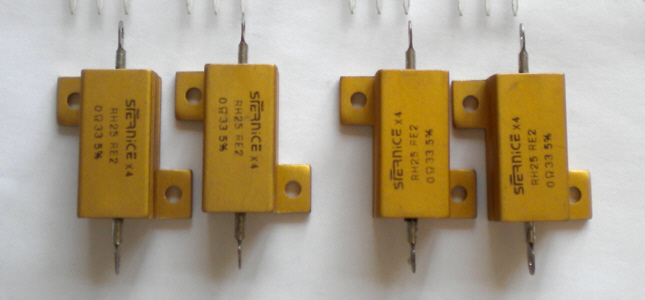

Résistance de puissance avec sa self, à intercaler entre la sortie de l'ampli et le haut-parleur.

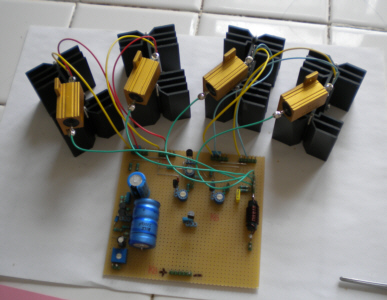

Prototype terminé et fonctionnel.
Prototype #002
Sur circuit imprimé, mais avec l'objectif de délivrer 75% de la puissance possible, soit 45 W / 8 ohms ou 75 W / 4 ohms, ce qui reste très confortable, surtout avec des enceintes offrant une grande sensibilité.

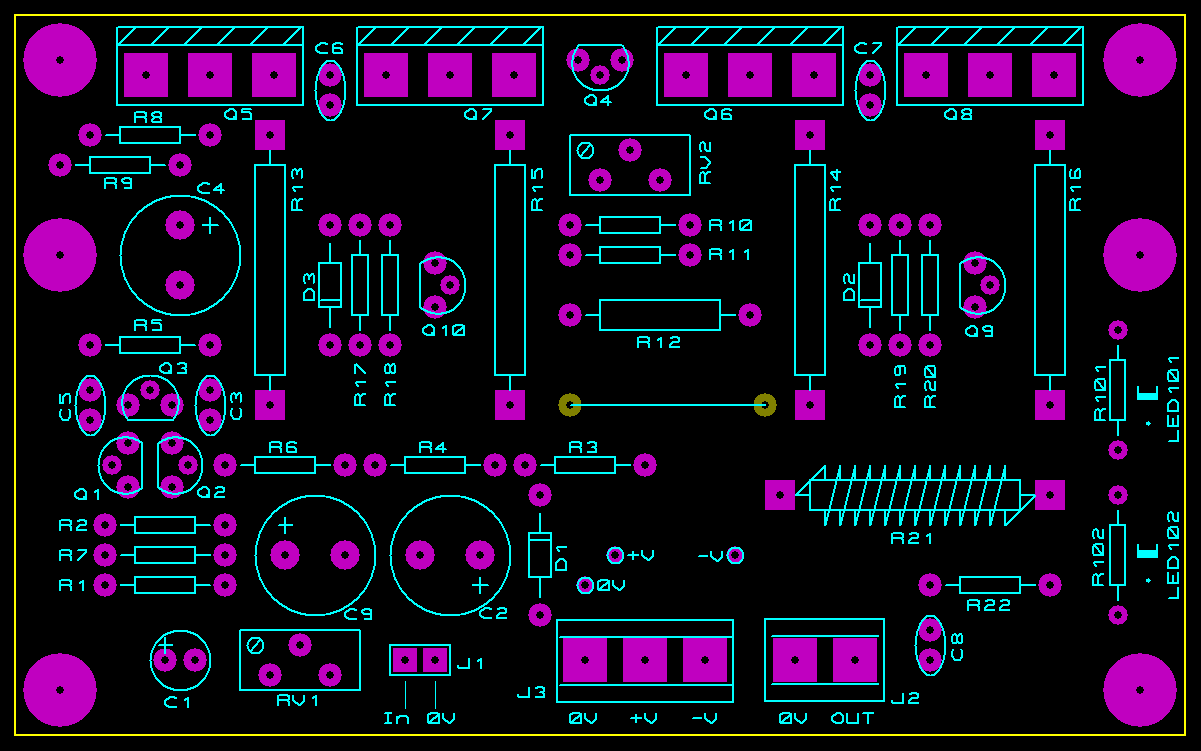

Circuit imprimé

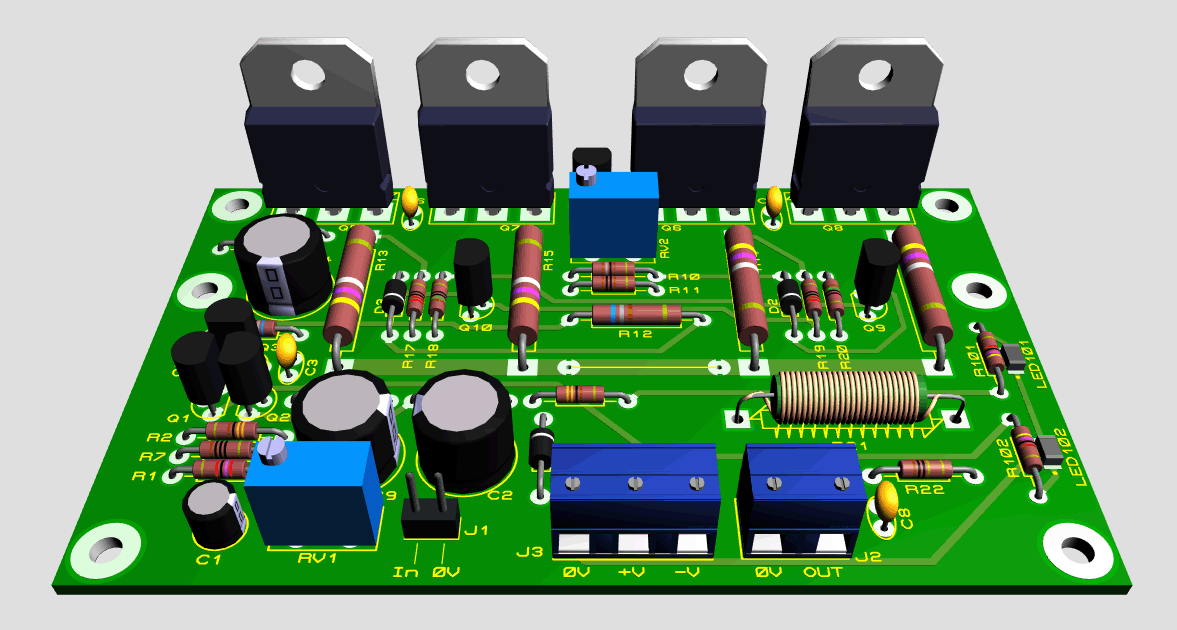

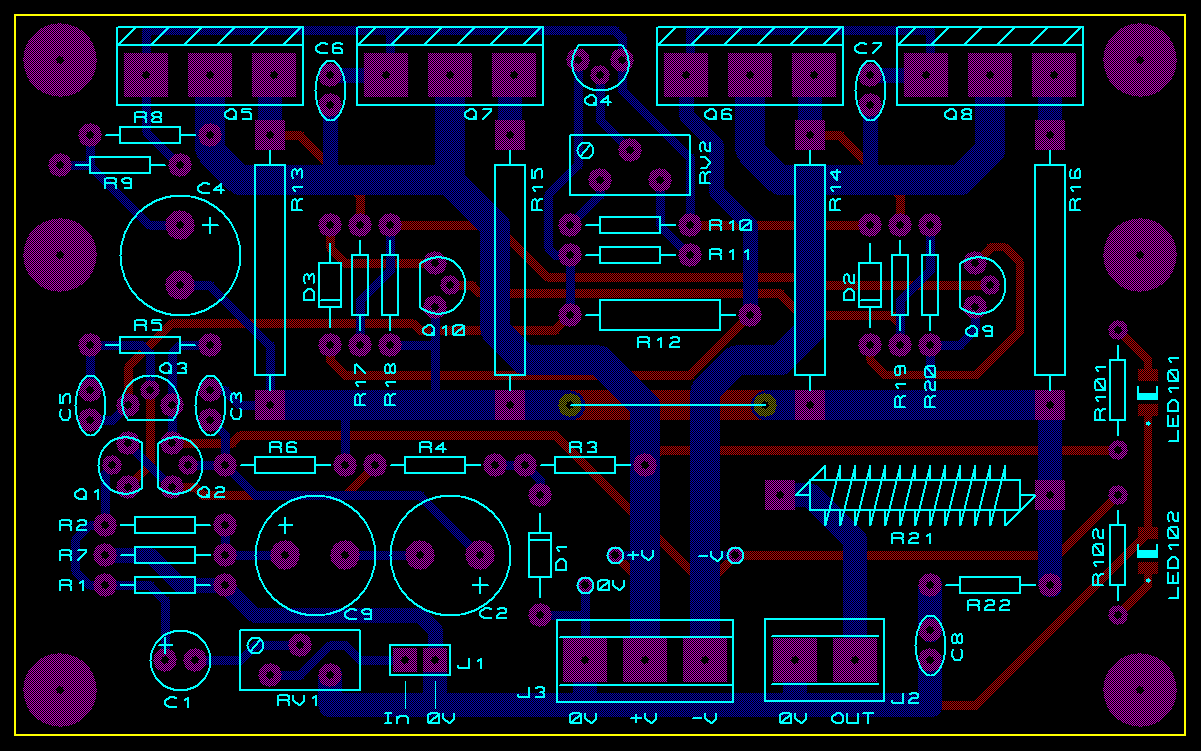

Réalisé en double face pour le prototype #002.
PCB reçus, en attente de réception des résistances de puissance.
Historique
xx/xx/2021
- Première mise à disposition.
