Anti-moustiques 004
Dernière mise à jour : 13/10/2013Présentation
Ce type d'antimoustique est le premier que j'ai réalisé, il s'est avéré efficace une seule année.
Il est basé sur l'un des schémas les plus simples qu'on puisse trouver et fait appel à deux transistors, deux petits condensateur et quatre résistances. Son coût de revient est faible, environ 4 euros de composants en comptant le transducteur (écouteur) qui coûte 2,50 euros à lui seul.
Schéma

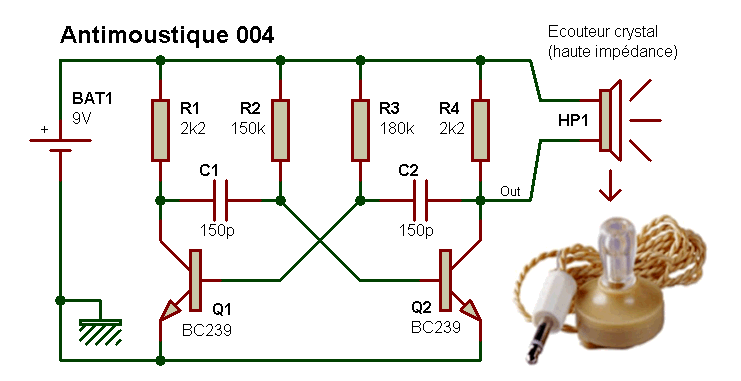

Un simple oscillateur rectangulaire dont la fréquence du signal de sortie va au-delà de 20 kHz.
C'est exactement le même type de circuit que le clignotant 004, mais ici les condensateurs qui fixent les constantes de temps ont une valeur beaucoup plus faible, puisqu'on passe de quelques uF à quelques dizaines de pF. Avec les valeurs indiquées sur le schéma (150 pF), la fréquence émise est voisine de 30 kHz. Il est possible de la faire varier en changeant les condensateurs, valeurs permises ici entre 100 pF (environ 40 kHz) et 220 pF (environ 20 kHz).
Choix du transducteur
Ce type de montage qui ne possède aucun étage d'amplification ne permet pas de raccorder directement un tweeter (HP d'aigus). Par contre, on peut y raccorder un écouteur crystal, qui a la particularité de posséder une impédance interne élevée et de pouvoir reproduire des sons à des fréquences qui vont au-delà de 20 kHz.Circuit imprimé

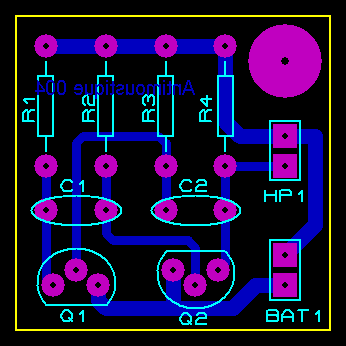

Réalisé en simple face. Ca n'a pas été une mince affaire...
Typon aux formats PDF et Bitmap 600 dpi
Test de bon fonctionnement
Tel quel, le montage produit des sons de fréquence suffisament aigues pour que vous puissiez ne pas les entendre. Pour tester le bon fonctionnement des deux oscillateurs, il suffit de descendre temporairement la plage de fréquence de l'oscillateur modulé de telle sorte qu'elle se situe dans le domaine audible. Pour cela, placer un condensateur de 270 pF en parallèle sur le condensateur C2.Historique
13/10/2013- Première mise à disposition. Jamais trop tard.
