Présentation

Le montage présenté ici est un émetteur qui permet de transmettre un son en direction d'un ou plusieurs récepteur de boucle magnétique (BIM = Boucle d'Induction Magnétique).

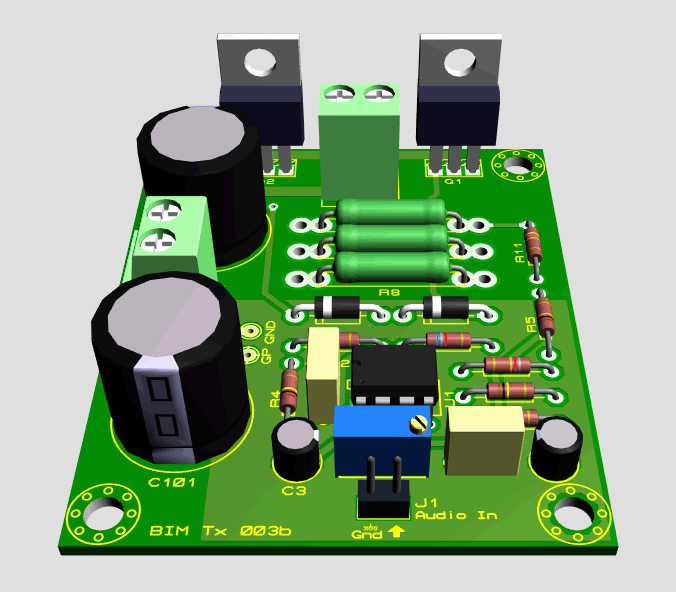

boucle_magnetique_tx_003b_pcb_3d_a


Ce montage a été étudié pour couvrir une surface de quelques mètres carrés. Deux versions ont été étudiées :

- Schéma 003a : avec alimentation symétrique de +/-12 V à +/-18 V
- Schéma 003b : avec alimentation simple de +19 V à +36 V


Fonctionnement d'une boucle magnétique

Voir descriptif donné sur ma page Boucle magnétique Rx (récepteur) 001.



Schéma 003a - Version avec alimentation symétrique

-

boucle_magnetique_tx_003a
Schéma volontairement embrouillé



Principe général de fonctionnement

Pro - Pas de descriptif détaillé.

Ce montage n'est ni plus ni moins qu'un amplificateur audio de puissance (modérée) avec contre-réaction en courant, conçu pour pouvoir attaquer une charge inductive présentant une très faible impédance (quelques ohms).

L'alimentation peut être comprise entre +18 V et +24 V (grand maximum +36 V).
La puissance de sortie maximale dépend de cette tension d'alimentation.



Schéma 003b - Version avec alimentation simple

Schéma 003b à peu de choses près identique au précédent 003a. J'ai ajouté un réglage de sensibilité d'entrée.


boucle_magnetique_tx_003b
Schéma volontairement embrouillé



Prototype

Prototype version 003b (avec alimentation simple) réalisé conformément au dessin de circuit imprimé (PCB) visible plus loin.



boucle_magnetique_tx_003_proto_rm_001a  boucle_magnetique_tx_003_proto_rm_001b



Actuellement, ce prototype ne fonctionne pas correctement (forte saturation).



Circuit imprimé (PCB)

Circuit 003b (pour alimentation simple) réalisé en double face.


boucle_magnetique_tx_003b_pcb_components_top


Pro - Fichiers PCB non diffusés


Historique

25/05/2022
- Ajout photo prototype 003b - Actuellement, cette version "alimentation simple" ne fonctionne pas correctement (forte saturation).

23/01/2022
- Première mise à disposition.
