Présentation
 |

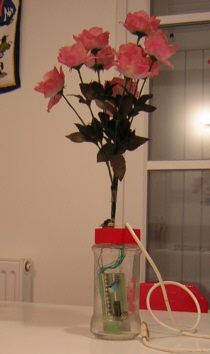

Ce montage est un
gadget, une
décoration. Il permet d'allumer dix petites ampoules à
filement, les une après les autres (de façon
séquentielle), à une vitesse de défilement
réglable. J'ai pour ma part utilisé des ampoules
classiques de 6V, que j'ai intégrées dans des fleurs
artificielles que j'ai dû effeuiller l'une après l'autre
(voir paragraphe Réalisation).
|
Schéma
Le schéma met en évidence un système peu complexe
et n'utilisant que des composants courants et bon marché.
Un NE555 est monté en
oscillateur
rectangulaire et fourni un signal d'horloge au compteur
décimal CD4017, dont chacune des dix sorties va passer
successivement à l'état haut, permettant l'allumage
séquentiel des ampoules. Comme les sorties du CD4017 ne
peuvent en aucun cas fournir suffisement de courant pour les ampoules,
un transistor de type 2N2222 est ajouté pour chacune d'elle,
avec une résistance de limitation du courant de base de 1K.
L'alimentation est réduite à sa plus simple expression :
quatre diodes (D1 à D4) pour un redressement double alternance
de la tension de 6 Vac provenant du secondaire d'un petit
transformateur 230 V / 6 V (modèle 3 VA ou plus), et un
condensateur (C1) pour le filtrage. Aucun régulateur de tension
n'est utilisé ici, c'est inutile.
Réalisation
La réalisation a été effectuée sur une
plaque d'expérimentation.
 |
Plaque côté
composants. Ce n'est pas très esthétique (ça l'est
rarement avec les plaques à trous), mais ça fonctionne
depuis un grand nombre d'année, alors je laisse come ça.
|
 |
Le côté cuivre n'a
pas grand chose d'attrayant non plus, mais si j'arrive à faire
ça, vous devriez aussi y arriver.
|
 |
Transformateur
d'alimentation
fixé dans le couvercle du bocal de café en poudre.
|
|
Les fleurs que j'ai
utilisées sont dotées d'une tige métallique
(enrobée de plastique vert) qui m'a servie de point commun
d'ali mentation, et j'ai torsadé un fil vert fin autour de chaque
tige pour assurer la deuxième connection de chaque ampoule.
|
|
C'est assez discret
comme
ça. |
|
Bon, bien sûr, si
on y
regarde de près...
|
