Dernière mise à jour : 08/12/2008Caractéristiques principales
Tension : pour accus +1.2 V à +12 VCourant : 20 mA à 100 mA
Régulée : Oui, en courant
Présentation
Cette réalisation très simple permet de charger un accumulateur dont la tension de service est comprise entre 1,2 V et 12 V, sous un courant constant et ajustable dont la valeur peut être réglée entre 20 mA et 100 mA. Il convient bien pour les accus dont le courant de charge doit être de 1/10 de la capacité nominale (un accu de 800 mA/h devant être chargé sous un courant de 80 mA).Le schéma

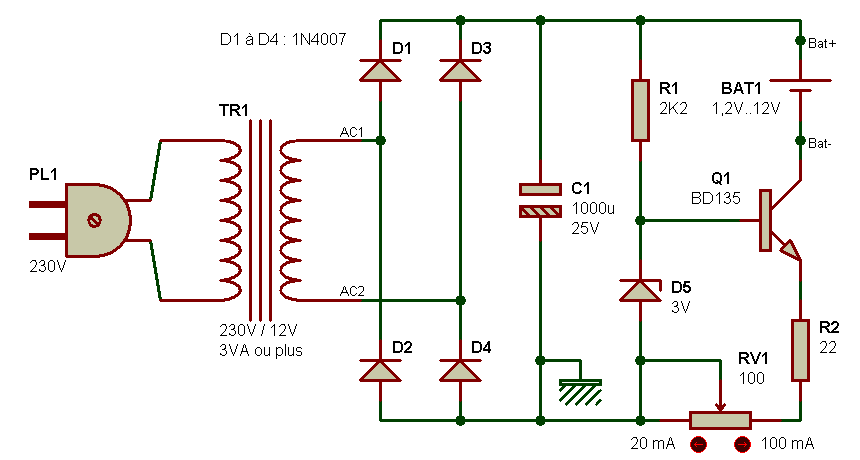

Un transformateur abaisseur de tension, quelques diodes formant un pont redresseur, un condensateur de filtrage de taille suffisante, et un petit générateur de courant constant construit autour d'un transistor et d'une diode zener. Point.
Fonctionnement général
Toute la partie gauche est fort classique et est décrite à la page Alimentation secteur avec transformateur, je n'y reviens donc pas ici. Pour la partie de droite, ce n'est pas vraiment plus compliqué. Une tension de référence de 3V est obtenue grâce à la diode zener D5, elle-même polarisée par la résistance R1. Cette tension est appliquée directement à la base du transistor Q1, dont l'émetteur est relié à la masse au travers d'une résistance R2 de 22 ohms reliée en série avec un potentiomètre RV1 de 100 ohms. On peut donc avoir entre émetteur du transistor et masse, une résistance équivalente dont la valeur peut être ajustée entre 22 ohms et 122 ohms, selon position du curseur de RV1. Tel que cablé ici, le transistor est conducteur, et la tension entre sa base et son émetteur est d'environ 0,6 V, valeur relativement constante. On trouve donc aux bornes du couple R2 + RV1, une tension de 3 V - 0,6 V, soit 2,4 V environ. Comme cette tension est stable, le courant qui circule dans ces deux composants est également stable.- Pour 22 ohms, le courant est de I = U / R = 2,4 V / 22 = 110 mA environ
- Pour 122 ohms, le courant est de I = U / R = 2,4 V / 122 = 19 mA environ
Le courant émetteur est quasiment égal au courant collecteur car le courant de base peut être négligé. Le courant de base avoisine en effet 700 uA quand le courant de collecteur (qui circule au travers de l'accus à recharger) est de 20 mA. Et il avoisine la valeur de 2,5 mA quand le courant de collecteur est de 100 mA. Bien entendu il s'agit là de valeurs théoriques, mais elles sont assez proches de ce que l'on obtient en pratique.
Avertissement
Le courant qui circule dans le couple R2 + RV1 impose l'emploi d'un potentiomètre capable de dissiper une puissance suiffisante. Un tout petit potentiomètre ajustable ne convient pas.Charge de plusieurs accus

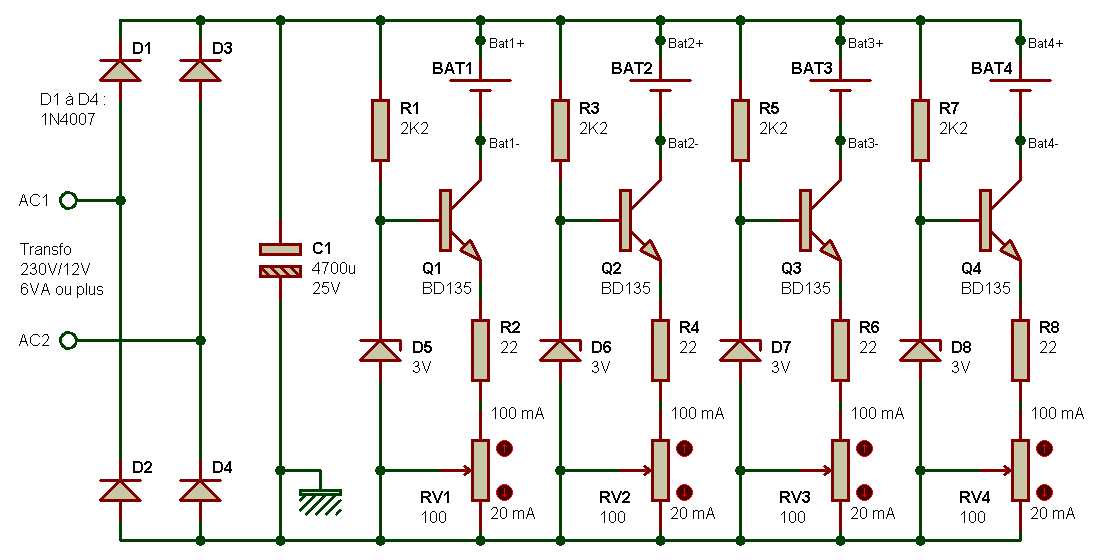

Il est possible de dupliquer autant de fois que l'on veut la section de charge à courant constant, dès l'instant où le transformateur d'alimentation, les diodes D1 à D4 et le condensateur de filtrage suivent. Par exemple, pour charger en même temps quatre accus de 1 A/h, il faut quatre sources de 100 mA, ce qui demande un courant total de 400 mA.
Les diodes choisies ici (des classiques 1N4007) supportent 1A et il n'y a donc pas besoin de les changer. Le transfo doit par contre être un modèle 6 VA ou plus, et la valeur du condensateur C1 doit être augmentée afin de limiter l'ondulation alternative résiduelle à une valeur raisonnable, même si pour ce type de montage une ondulation de 1V ou 2V n'est pas très critique (le courant de charge peut fluctuer un peu autour de la valeur de consigne, sans que cela soit dramatique).
