Dernière mise à jour : 28/05/2007Caractéristiques principales
Tension d'entrée : +18 VdcTension de sortie : +430 Vdc
Puissance : Pas grand chose ;-)
Présentation
Le montage présenté ici permet de fournir une tension de quelques centaines de volts à partir d'une tension de +18V. Le courant disponible en sortie est très faible, de l'ordre du mA. Il s'agit plus d'un petit exercice permettant de voir que c'est faisable.Applications possibles
J'avoue qu'au début je ne savais pas trop à quoi pouvait servir une telle alimentation.25/06/2011 : Yves m'a fait part de son utilisation pour un tube Geiger-Muller. Heureux que ça puisse servir à quelque chose d'utile ;-)

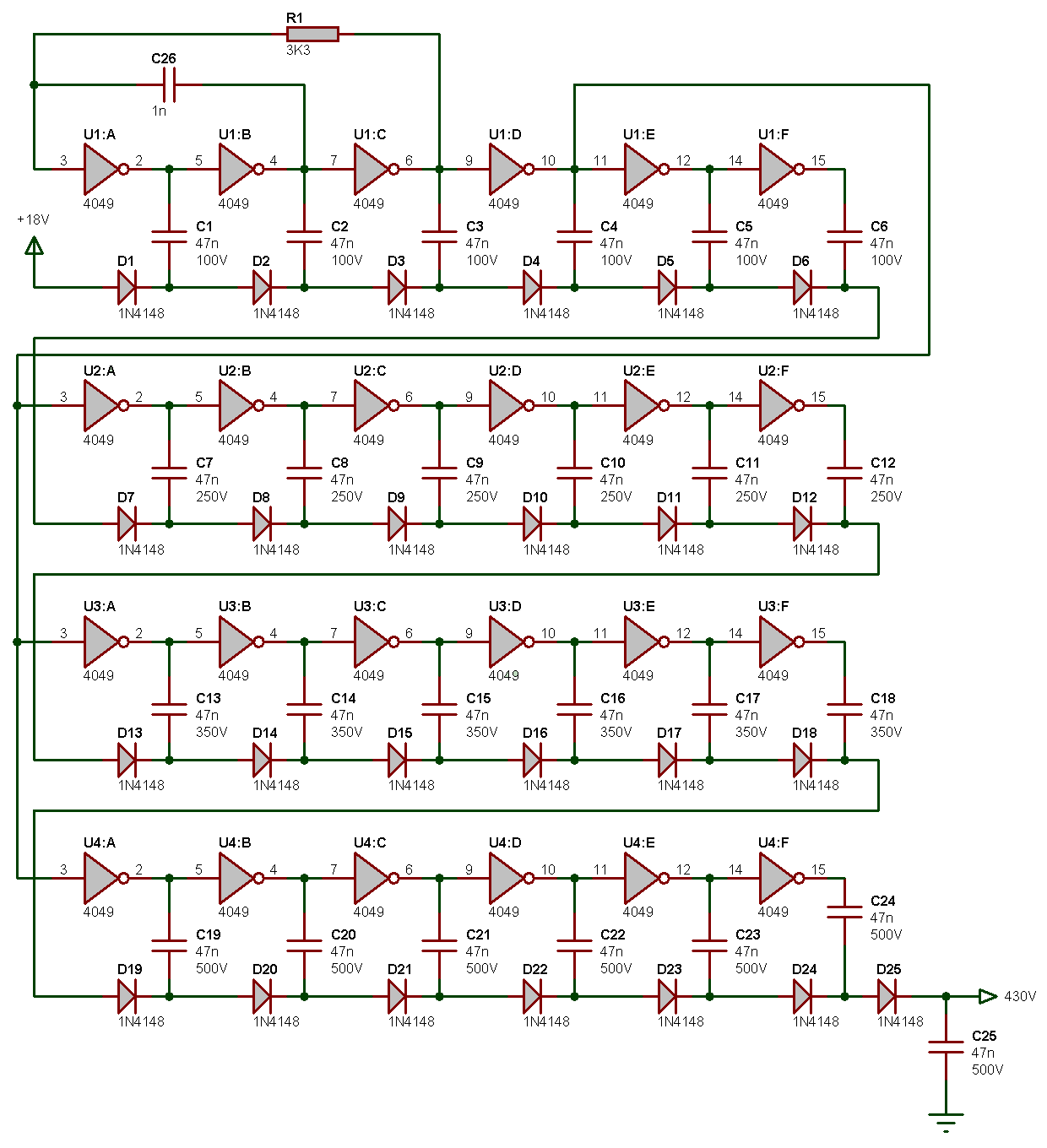

Schéma
Quelques portes logiques de type CD4049, associées à quelques
condensateurs et quelques diodes...
Les trois premières portes logiques UA:1, UA:2 et UA:3 sont cablées en oscillateur rectangulaire, les portes suivantes sont utilisées pour la multiplication progressive de la tension. Les diodes utilisées ici sont des classiques 1N4148, vous pourrez obtenir quelques volts supplémentaires en sortie en les remplaçant par des diodes Schottky. Attention à la tension de service des condensateurs, qui devra correspondre à celle indiquée sur le schéma.
