Présentation

Ce montage, conçu pour une application DMX spécifique, permet de délivrer sur un bus 9 bits, une valeur de canal comprise entre 0 et 511, via de simples boutons-poussoirs. La valeur en cours est visualisée sur un écran LCD de petite taille.

interface_commandes_003_pcb_3d_a

Le circuit a été développé pour trois PIC différents : un 18F25K22 (schéma 004a), un 18F2520 (schéma 004b) et un 18F2550 (schéma 004c). Il ne s'agit pas d'une interface DMX, ni d'un contrôleur DMX, juste un outil adapté pour une application DMX spécifique.

Schéma - avec PIC 18F25K22

Le circuit fonctionne avec de l'eau distilée, et de ce fait ne réclame aucune alimentation secteur.

interface_commandes_004a

Non, fermez cette bouteille SVP, c'est une blague.

Principe de fonctionnement
Au démarrage, la valeur du canal DMX en cours est égale à 0. Cette valeur peut être modifiée avec les boutons INC et DEC, par pas de 1 ou par pas de 10 si le bouton EXT est enfoncé. Dans tout les cas, la plage de valeurs est limitée entre 0 et 511. Lorsque l'utilisateur presse le bouton VAL, la valeur en cours (affichée à l'écran LCD) est transmise sur le bus 9 bits de sortie (connecteur J1/DMX_Val). C'est tout !

Schéma 004b - avec PIC 18F2520


interface_commandes_004b

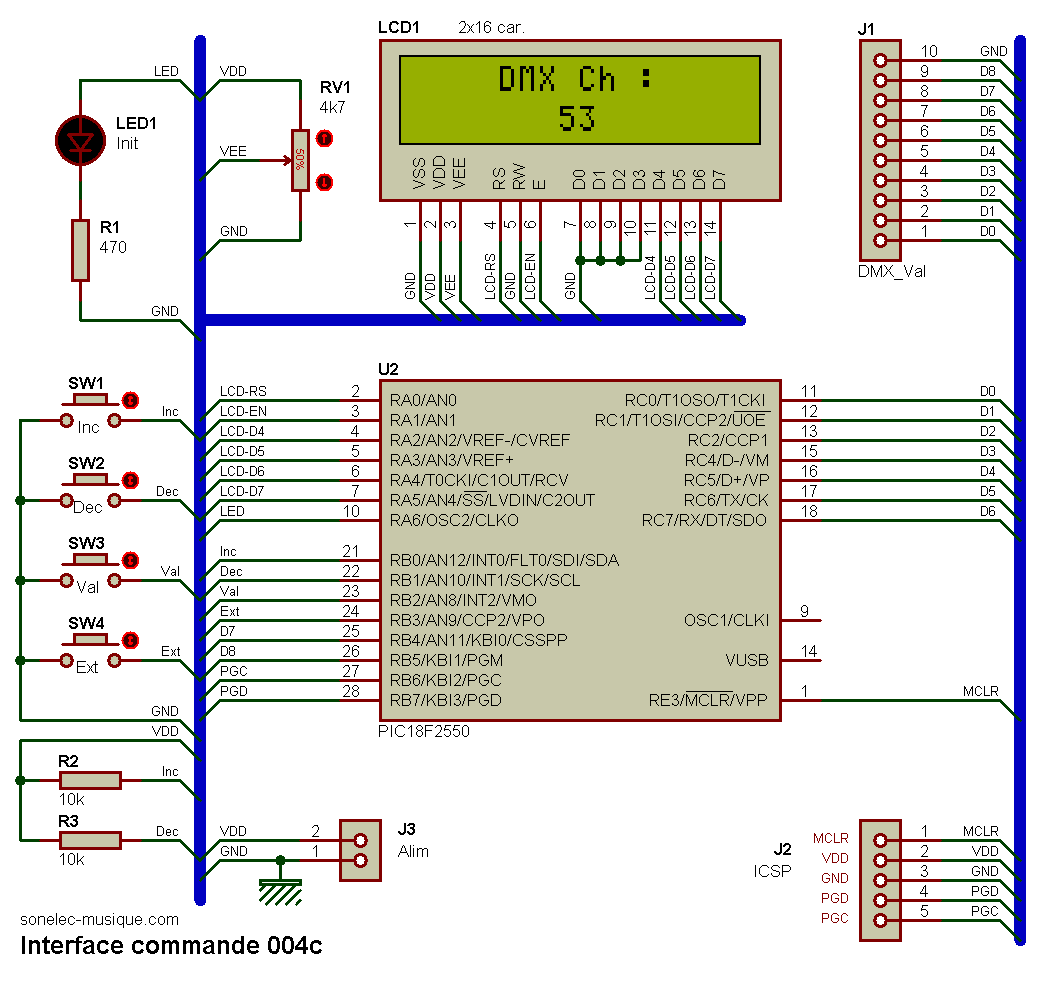

Schéma 004c - avec PIC 18F2550


interface_commandes_004c


Logiciels des PIC

Logiciels non disponible sur ce site.

Circuit imprimé

Non réalisé.

Historique

14/08/2016
- Première mise à disposition.
