Dernière mise à jour : 04/10/2026Présentation
Le circuit présenté ici est principalement destiné à des tests de communication série "COM" (UART) sur port USB.
Le montage fait usage d'un circuit intégré spécialisé CH340N et est auto-alimenté par le port USB. Il est vu par l'ordinateur sur lequel il est connecté, comme un port com virtuel (VCP, Virtual Com Port) appartenant à la classe USB "CDC" (Communication Device Class). Les entrées/sorties se font au niveau TTL, ce qui implique l'ajout d'un convertisseur de tension adapté (par exemple circuit MAX232) pour disposer d'une interface à la norme RS232.
Schéma
Ce circuit ne comporte qu'un seul composant actif, un convertisseur/adaptateur USB-COM de type CH340N.
Le CH340N fait partie de la famille CH340x (CH340B, CH340C, CH340E, CH340G, CH340K, CH340N, CH340R, CH340T, CH340X). De tous les composants de cette famille, le CH340N est celui qui possède le moins de broches : 8 broches en tout. De plus, ce composant ne réclame pas de quartz externe pour élaborer le signal d'horloge de 48 MHz typiquement utilisé en USB-2.
Pour l'envoi (Tx) et la réception (Rx) de données d'un point à un autre, il n'y a pas toujours besoin de lignes de contrôle de flux pour "réguler" les échanges. Si les deux équipements émetteur et récepteurs sont aptes à "digérer" le flux de données en temps réel, c'est à dire si la quantité de données et la vitesse de transmission restent "modestes" vis à vis des capacités de traitement des deux appareils, les seules lignes de transmission de données (Tx et Rx) peuvent suffire. C'est dans un tel cas de figure "simplifié" que le circuit CH340N montre son intérêt. Grâce à lui, on peut ajouter une liaison USB à n'importe quel montage devant envoyer ou recevoir des données en mode série.
L'alimentation requise pour le CH340N est tirée du bus USB lui-même (mode Bus-powered). Comme le circuit est alimenté en +5V, la broche V3 (3V3) doit être découplée par un condensateur de 100 nF, ici il s'agit de C3. En ce qui concerne l'alimentation principale en +5V, j'ai ajouté un filtre RF constitué de L1 et C1. Pour les tests, la minuscule bobine L1 en CMS peut être remplacée par un strap (court-circuit).
Prototype
Circuit imprimé réalisé en double face, composants en face supérieure et plan de masse en face inférieure.
Il me plaît bien, ce petit circuit intégré CH340N pouvant grimper à la vitesse de 2 Mbauds et dont le boîtier SOP8 prend moins de place - et est plus facile à souder à la main que le boîtier SSOP28 attribué au FT232R. Testé avec succès sous Windows 8, 10 et 11 à l'aide de mon logiciel freeware ComTools en bouclage Tx/Rx à la vitesse de 1 Mbps (921600 bauds pour être précis) et de 2 Mbps.

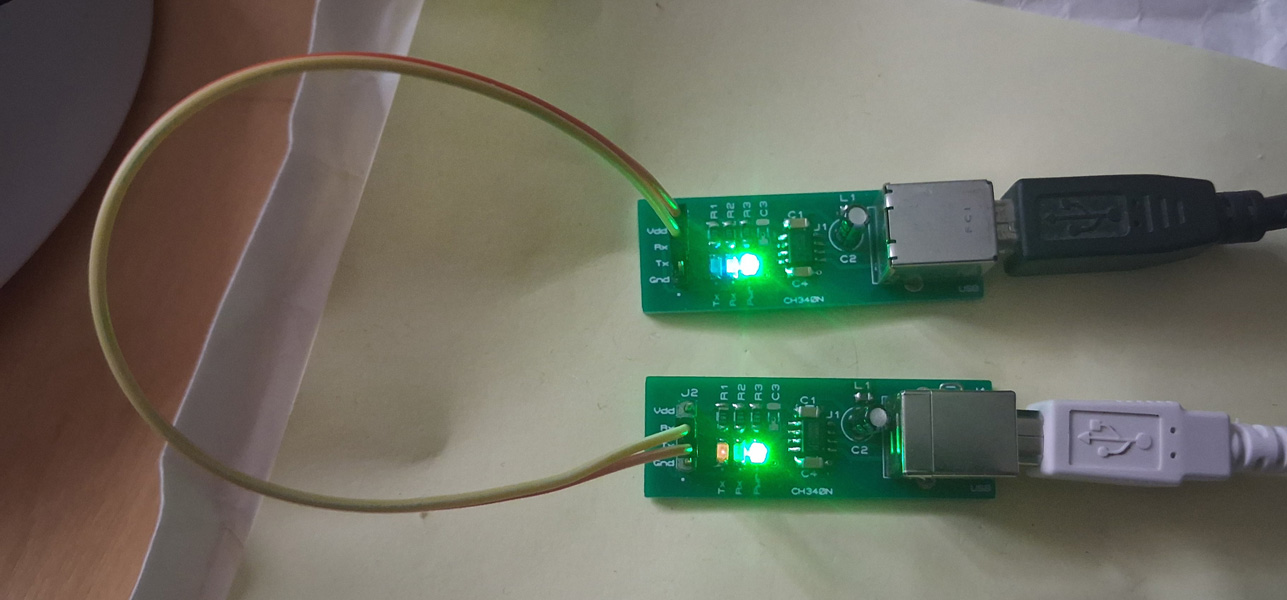

La photo qui suit montre deux exemplaires montés "croisés" (Tx de l'un vers Rx de l'autre), dialogue "full-duplex" en 250 kbps OK.
Circuit CH340N adopté !
Remarques
- Tests effectués avec succès à la vitesse de 921600 bauds et 2 Mbauds (vitesses bien supérieures à la limite traditionnelle de 115200 bauds), mais avec un court fil de liaison entre Tx et Rx. A ces vitesses-là et en mode de liaison asymétrique, la qualité du transfert des données ne peut pas être garanti avec des cordons de liaison de plusieurs mètres !
- Sur le dessin de PCB mis à disposition, j'ai supprimé un condensateur que j'avais placé en trop sur le circuit initial (visible sur proto).
- N'arrivant pas à remettre la main sur mon sachet de bobines/ferrites ultra-miniatures CMS, j'ai temporairement remplacé la bobine L1 par un strap. Bien évidement, j'ai retrouvé mes petits composants... après.
+
=
La soudure de L1 n'est pas très belle quand on regarde de près... vous m'excuserez.
Circuit imprimé (PCB)
Réalisé en double face (tous composants en face supérieure et plan de masse en dessous).
Typon (dessin PCB) au format PDF
Historique
04/10/2026
- Ajout photo second prototype (identique au premier),
fabriqué à la hâte suite égarement temporaire du premier (inutile de
l'inventer, j'ai retrouvé le premier exemplaire - sans le chercher -
une heure après avoir assemblé le second).
04/09/2022
- Ajout photos de mon premier prototype.
21/08/2022
- Première mise à disposition.
