Lecteur
audio 008b - Pro
Dernière mise à jour : 29/08/2021Présentation
Ce lecteur audio qui se base sur ma réalisation Lecteur audio 008 a été conçu pour un usage en voiture, où tout le monde sait combient il est dangereux de toucher aux boutons tout en conduisant...
Les fichiers audio au format MP3 ou WAV sont situés sur une carte SD ou micro-SD (ce n'est pas la taille qui compte).
Vue d'ensemble
La carte contrôleur principale pilote par liaison série un module lecteur de fichier audio dont la sortie audio doit être reliée à l'entrée Aux de l'autoradio. La source d'énergie nécessaire à l'ensemble est tirée de la batterie 12 V (prise allume-cigare, par exemple).
A la mise sous tension, le système s'assure que le lecteur de fichiers audio est fonctionnel. En cas d'erreur (carte SD absente ou non reconnue par exemple), la LED rouge Error s'allume pour indiquer qu'un problème a été détecté. Chaque commande de démarrage ou d'arrêt d'un fichier audio fait également l'objet d'une vérification de bonne prise en compte, par contrôle des accusés de réception envoyés par le lecteur audio.
Caractéristiques techniques
-Formats audio acceptés
- Format de fichier : MP3 ou WAV
- Fréquence d'échantillonnage : 8 kHz, 11.025 kHz, 12 kHz, 16 kHz, 22.05 kHz, 24 kHz, 32 kHz, 44.1 kHz, 48 kHz
- Support de masse : MicroSD (2 GO maxi) ou MicroSDHC (32 GO maxi)
- Système de fichier : FAT16 ou FAT32
Choix du module de décodage MP3
Il existe plusieurs circuits intégrés spécialisés dans la lecture de fichiers audio MP3, WAV ou autres formats : YX5300, YX8002/DFR0299, GPD2846, JQ6500 ou encore WTV020 (à noter que certains modules ne peuvent lire que des fichiers audio compressés 4-bit PCM). J'ai retenu ceux qui se sont les mieux comporté (en terme de fiabilité et de rapidité de réaction) lors de mes divers tests avec des fichiers MP3.
Alimentation
Alimentation : +12 V (batterie voiture).
Un fusible en série avec l'alimentation +12 V est vivement
recommandé.
Amplification audio
On utilise ici l'amplificateur de puissance de l'autoradio, en
supposant que celui-ci dispose d'une entrée AUX au niveau "ligne".

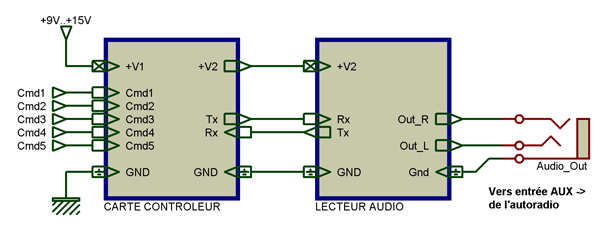

Schéma
Pro - Schéma de la carte contrôleur seule.
Les boutons-poussoirs SW1 à SW5 permettent la navigation dans l'ensemble des fichiers son :
- SW1 : Play
- SW2 : Pause
- SW3 : Stop
- SW4 : Prev
- SW5 : Next
Les boutons-poussoirs SW11 à SW18 offrent des fonctions additionnelles :
- SW11 : Volume +
- SW12 : Volume -
- SW13 : Play Normal / Random
- SW14 : Play Full-list / Fav-list
- SW15 : Add actual playing file to Fav-list
- SW16 : Remove actual playing file (from Full-list and Fav-list)
- SW17 : Re-scan SD card
- SW18 : Reset Fav-list
Prototype
Réalisé en double face, selon implantation montrée plus loin.

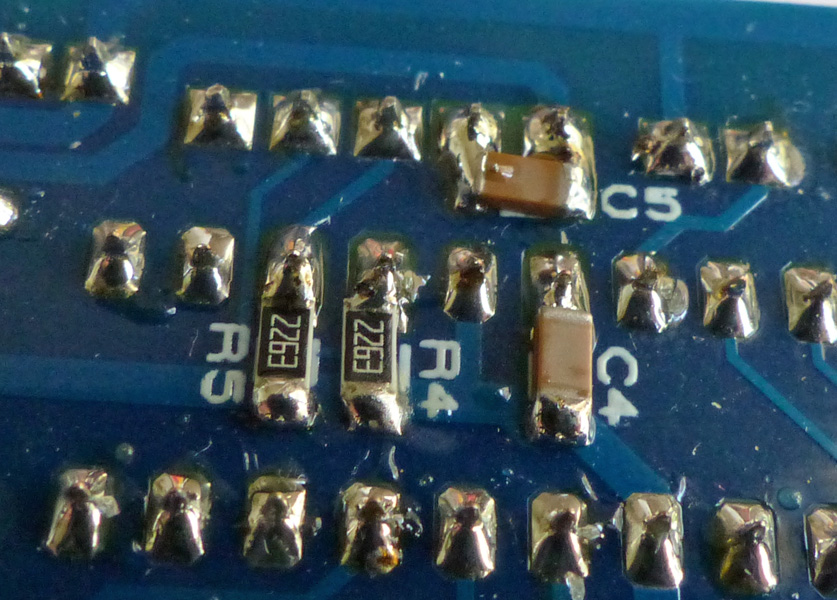

Quelques CMS discrets sur la face cachée :
Connexion à l'un des modules MP3 compatibles avec mon lecteur...
Tout fonctionne comme attendu, ordres de commande et vérification des messages retournés par le lecteur (feedback activé).
Logiciels du PIC
Pro - Logiciel "Lecteur audio 008b" non disponible.
Circuit imprimé (PCB)
Carte CPU réalisée par mes soins.
Carte contrôleur Lecteur audio 008b = base du lecteur audio 008 avec logiciel 008b
Module de lecture MP3 acheté tout fait.
Historique
29/08/2021
- Première mise à disposition.
