Présentation

Un correcteur physiologique, appelé également Loudness (à ne pas confondre avec l'unité de mesure LU, Loudness Unit), permet d'apporter une correction en fréquence à un signal audio, correction qui varie en fonction du réglage de volume général. A faible volume, les graves et les aigus sont moins atténués que les médiums, ce qui renforce leur présence. Au fur et à mesure que l'on monte le volume, la différence entre graves/aigus et médiums s'estompe, la réponse redevient de plus en plus linéaire (plate).

Avertissement

Un tel correcteur n'est pas fait pour corriger les imperfections d'un système d'écoute. Il est fait pour "contrecarrer" un effet lié à la physiologie de l'oreille humaine qui est moins sensible aux graves et aux aigus à faible niveau sonore. Mais que les choses soient claires : un tel système n'est pas parfait et ne rend pas les choses merveilleuses sous tout contexte. Il peut apporter un certain confort d'écoute à bas volume, mais la correction ne sera jamais ce qu'elle devrait être pour toutes les fréquences et pour tous les niveaux. La correction apportée est en effet plus ou moins prononcée selon la position de l'axe d'un potentiomètre de réglage "d'effet". Et je suis prêt à parier que pour un même volume sonore ressenti, et pour des sources musicales différentes et variées, vous ne laissez pas le potentiomètre sur la même position. C'est le genre de montage interressant à essayer pour se faire une idée de la perception des sons à différents volumes sonores, mais ça s'arrête là.

Schéma

Ce montage ne fait appel qu'à des composants courants. Certains correcteurs physiologiques font appel pour le réglage de volume, à un potentiomètre particulier à prise intermédiaire (voir page Potentiometre). Ce n'est pas le cas ici, un classique potentiomètre logarithmique est employé. A noter que vous pouvez aussi employer ici un potentiomètre linéaire, le résultat est moins pénible que s'il s'agissait d'un potentiomètre de volume classique avec la borne inférieure directement reliée à la masse.

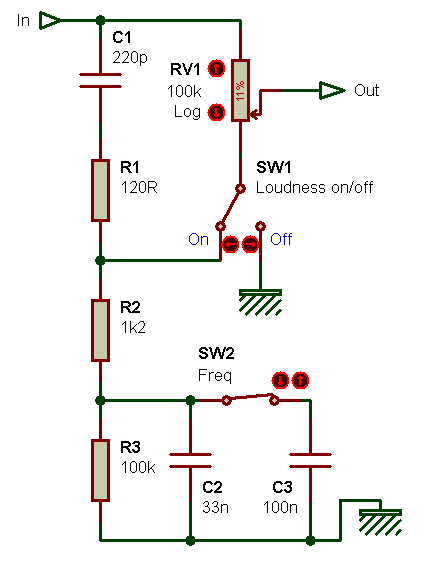

Loudness_003_old  Loudness_003
A gauche : ancien schéma (2007) - A droite, nouveau schéma (2024)

Pour l'ancien schéma (2007) :
L'interrupteur SW1 permet de mettre en ou hors fonction la correction physiologique. En position OFF (à gauche sur le schéma), le potentiomètre RV1 se comporte comme un atténuateur classique dont l'atténuation peut varier de 0 à -12 dB environ (pour une charge de sortie de 47 Kohms). En position ON, le creusement des médiums (fréquence centrale à environ 5 KHz avec les valeurs du schéma) est d'autant plus marqué que le curseur du potentiomètre RV1 se trouve en position basse (côté SW1).

Pour le nouveau schéma (2024) :
Là encore, l'interrupteur SW1 permet de mettre en ou hors fonction la correction physiologique. Mais cette fois, le potentiomètre RV1 agit comme un potentiomètre de volume ordinaire, avec sa troisième broche reliée à la masse, quand le correcteur physiologique est désactivé (interrupteur SW1 en position droite). Pas de changement par rapport au schéma précédent, quand le correcteur physiologique est activé (interrupteur SW1 en position gauche).

Les graphes qui suivent montrent l'action du correcteur quand le potentiomètre RV1 est en position 5% (réglage de volume très bas), 50% (réglage de volume au centre) et 98% (réglage de volume élevé). Les trois graphes de gauche correspondent à la position Loudness OFF. Rappelons que la courbe d'évolution du potentiomètre est logarithmique.

loudness_003_graphe_001a

L'interrupteur SW2, quand il est enclanché, provoque la mise en parallèle des deux condensateurs C2 et C3, dont les valeurs s'ajoutent. La conséquence en est un "glissement" de la fréquence centrale d'atténuation, qui passe de 5 KHz environ à 2,6 KHz environ. Si vous souhaitez simplifier ce montage, vous pouvez sans complexe supprimer SW2 et C3, qui ne sont là que pour vous inciter à expérimenter et "sentir" les effets sonores provoqués par ce genre de modification.



Historique

06/10/2024
- Modification schéma câblage du potentiomètre de volume, suite à remarque de J.C. que je remercie au passage.
16/07/2007
- Première mise à disposition.
