Ce mélangeur dispose de 2 entrées de niveau micro et d'une sortie mono sur connecteur XLR.
Il a été conçu pour répondre aux demandes suivantes :
- branchement de deux petits microphones de type electret
- alimentation "externe" via alim phantom, pas besoin de pile
- réglage de balance entre les deux sources
Avertissement
- J'ai conçu ce schéma sur la demande d'un musicien, mais je ne l'ai pas essayé moi-même en grandeur nature.- Le circuit ne dispose pas d'amplification locale, les signaux issus des microphones subissent une atténuation assez conséquente, de l'ordre de 14 dB (rapport de 5, soit 80 % de pertes). Cela n'est pas très gênant si les micros délivrent des signaux assez élevés, d'au moins 20 mV ou 30 mV, puisqu'il reste alors en sortie 4 mV à 5 mV. Pour des signaux d'amplitude plus faible, il faudra faire des essais, le rapport signal / bruit global dépendant fortement de la qualité du préampli micro qui fait suite.
- Bien que la sortie se fasse sur un connecteur XLR, la liaison audio se fait en mode asymétrique et l'emploi de câbles blindés courts et de bonne qualité est recommandé.
Schéma
Il répond à l'assemblage suivant :
Alimentation
Les microphones étant de type electret, ils nécessitent de fait une alimentation pour fonctionner. Cette alimentation est ici prélevée sur une ligne symétrique d'entrée de table de mixage ou de préampli micro doté d'une alimentation phantom 48 V. Cette tension de 48 V est disponible sur les broches 2 et 3 de la XLR, par rapport à la masse située au point 1 de cette même XLR. Elle est récupérée par les deux résistances R1 et R2, qui l'ammènent sur la diode zener D1 de 15 V, charger de la stabiliser à cette valeur précise de 15 V (en pratique, cette valeur peut légèrement différer, sans aucune incidence sur le fonctionnement général). Deux condensateurs C1 et C2 filtrent le léger bruit généré par la diode zener, et servent en même temps de "réservoir d'énergie" pour les (petites) pointes de courant. C'est cette tension de 15 V que l'on utilise enfin pour l'alimentation des deux microphones electret MIC1 et MIC2.Entrées microphones
La première entrée microphone se fait au point In1, là où est représenté le microphone MIC1 sur le schéma. La deuxième entrée, vous l'aurez deviné, se fait au point In2 / MIC2. Notez qu'il est fait usage de microphones electret à deux pattes et non à trois pattes, ces derniers devenant moins courants (une adaptation est toujours possible pour pouvoir utiliser des micros à trois fils). Chaque entrée micro dispose de sa cellule de découplage d'alimentation, R3 / C3 pour MIC1 et R5 / C5 pour MIC2. Cette façon de faire n'est pas obligatoire, mais permet une bonne séparation des deux entrées. A partir de chacune des cellules de découplage, une résistance alimente enfin chaque capsule electret : R4 pour MIC1 et R6 pour MIC2. Sur un microphone electret à deux pattes, la patte qui n'est pas celle de masse sert en même temps pour l'alimentation et pour la sortie BF. On retrouve donc le signal BF issu de MIC1 au point commun R4 / C4, et le signal BF issu de MIC2 au point commun R6 / C6. Les deux condensateurs de liaison C4 et C6 permettent de transmettre les signaux BF sans leur composante continue.Mélange (balance)
Les deux sources audio disponibles après les condensateurs de liaison C4 et C6 sont appliquées à un circuit de balance / panoramique constitué des résistances R7 à R10 et du potentiomètre RV1, dont le curseur est relié à la masse. La sortie de ce circuit de balance se fait au point commun R9 / R10, et le résultat de la sommation des deux sources BF est appliqué sur la patte 2 de la XLR, au travers d'un dernier condensateur de liaison C7 qui empêche la tension d'alimentation phantom de remonter vers le potentiomètre RV1. Le fonctionnement de ce circuit de balance est fort simple : quand le curseur du potentiomètre RV1 est en position centrale, le taux d'atténuation apporté aux deux sources BF est identique. Pont diviseur R7 + portion "haute" de RV1 pour la source audio 1, et pont diviseur R8 + portion "basse" de RV1 pour la source audio 2. Quand le curseur de RV1 se rapproche du côté d'une des sources BF, cette dernière se trouve plus atténuée. Par exemple, si le curseur se retrouve côté R7, l'atténuation apportée par le pont diviseur R7 + portion "haute" de RV1 est très importante, alors que l'atténuation apportée par le pont diviseur R8 + portion "basse" de RV1 est moins importante.
Circuit imprimé (PCB)
Réalisé en double face "compatible simple face" (tous les tracés se font côté soudures).

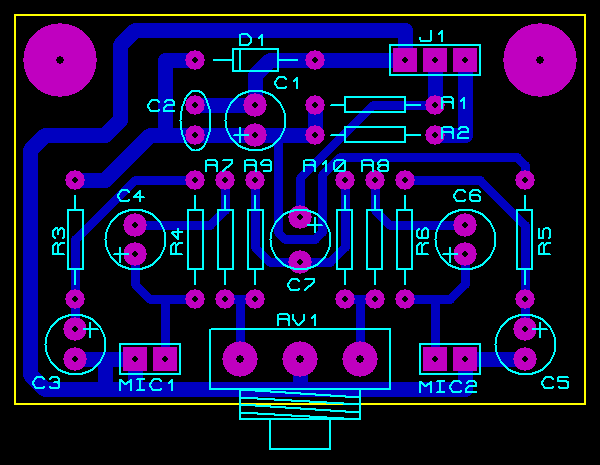

Dessin PCB du 26/02/2024
Typon aux format PDF, EPS et Bitmap 600 dpi - (version de 2010)
Remarque : le tracé des piste du PCB de 2024 est identique à celui de 2010. Les différences concernent la présence d'un plan de masse côté composants sur le PCB le plus récent, ainsi que quelques modifications niveau sérigraphie.
