Présentation

Ce système à deux voies possède deux entrées XLR pour microphones et deux sorties XLR pour console. Conçu pour la scène, il permet à un artiste de choisir lui-même quel signal audio activer ou couper (mute) parmi les deux voies.



Le circuit fonctionne sur liaisons symétriques et est compatible avec les microphones dynamiques ou électrostatiques (qui requierent une alimentation fantôme 48V). Deux modes de fonctionnement sont possibles :

• Mode 1 : une voies active pendant que l'autre est coupée (mute)
• Mode 2 : les deux voies simultanément actives ou simultanément coupées (mute)

Deux voyants LED permettent à tout instant de connaître l'état ou la position du commutateur audio, à condition qu'une alimentation fantôme 48V parvienne au moins à l'une des deux voies. L'usage de ce circuit n'est pas limité aux microphones et peut également être utilisé avec des signaux BF au niveau ligne (symétrique).



Avertissement

Ce montage a été conçu pour permettre une commutation la plus silencieuse possible (avec des plops de commutation réduits), même avec des microphones nécessitant une alimentation fantôme. Comme le circuit n'a été testé qu'avec un nombre réduit de microphones et de consoles, je ne peux pas garantir qu'il fonctionne parfaitement avec tous les modèles de microphones et de consoles de mixage.

Ce montage ne convient pas à des signaux audio véhiculés en mode grand public asymétrique.



Schéma

Pro - Schéma non disponible en libre service.



Schéma volontairement embrouillé


Fonctionnement général

Il existe plusieurs façons de couper un signal audio véhiculé sur une liaison asymétrique ou symétrique :

• coupure dans le trajet du signal (liaison asymétrique ou symétrique) - Avec cette méthode, un plop est généralement constaté à la fermeture ou à l'ouverture de l'interrupteur, surtout avec un microphone qui réclame une alimentation phantom 48 V (P48). Le plop est moins audible avec un microphone dynamique (sans alimentation phantom). Inconvénient : l'entrée de la console (ou de l'enregistreur) se retrouve "en l'air", ce qui n'est pas optimal pour le rapport signal/bruit. Dans le cas où la sortie symétrique de la source (microphone) n'est pas flottante, il faut utiliser un double interrupteur pour couper en même temps les lignes point chaud et point froid.
• court-circuit entre lignes signal et masse (liaison asymétrique ou symétrique) - Avec cette méthode, un plop peut toujours se faire entendre, là encore de manière plus flagrante avec les microphones nécessitant une alimentation P48. Avantage : l'entrée de la console (ou de l'enregistreur) se retrouve à la masse, ce qui est mieux pour le rapport signal/bruit. Remarque : le fait que les lignes signal soient court-circuitées avec la masse ne pose pas de problème, même si l'alimentation phantom est activée.
• court-circuit entre point chaud et point froid (liaison symétrique seulement) - Cette méthode, très souvent utilisée et qui fonctionne avec ou sans présence d'une alimentation phantom (souvent mieux quand cette dernière n'est pas activée), présente l'avantage de limiter les plops de commutation. Mais elle dépend toutefois des microphones et de la console (ou de l'enregistreur), et un bruit de commutation peut subsister.

Le schéma mis en oeuvre pour le circuit de mute 003c permet de couper (muter) la source sans que cela ne s'entende, grâce à une petite astuce. Je précise toutefois que je ne possède pas tous les microphones ni les mélangeurs audio de la planète, et que mes essais ont été limités au matériel que j'ai eu à ma disposition.



Voyants et alimentation

Deux voyants LED sont prévus. Un seul des deux s'allume pour signaler la voie en service (mode 1) ou l'état général du commutateur (mode 2). L'usage d'une pile 9V a été exclu dans le cas présent, ce qui impose la présence d'une alimentation fantôme sur la voie 1 ou sur la voie 2 (ou les deux) pour illuminer les LED.

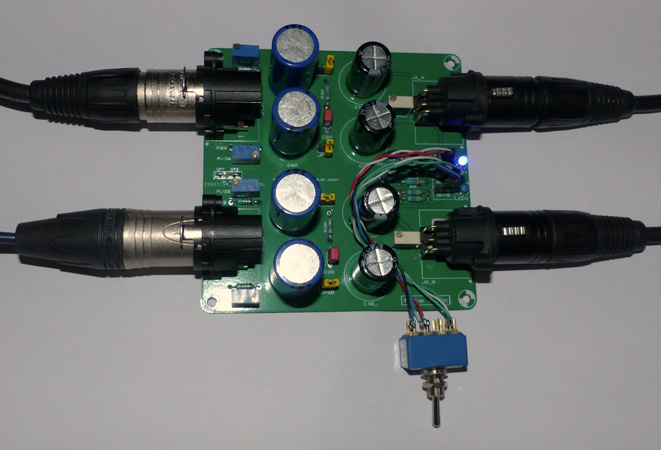

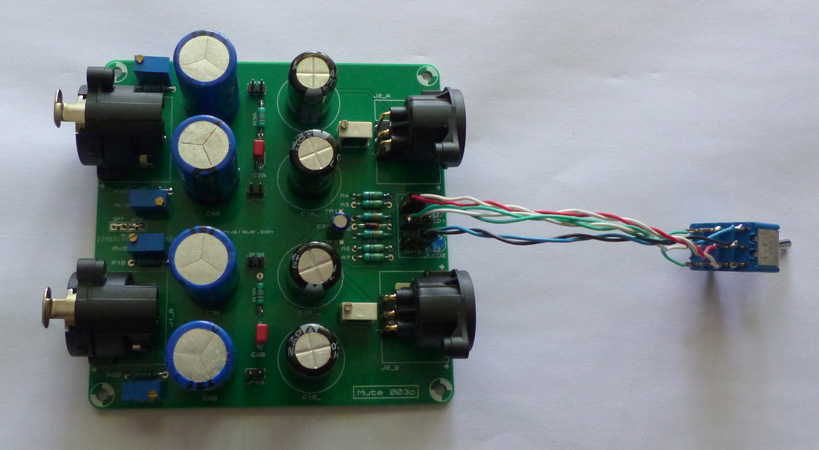

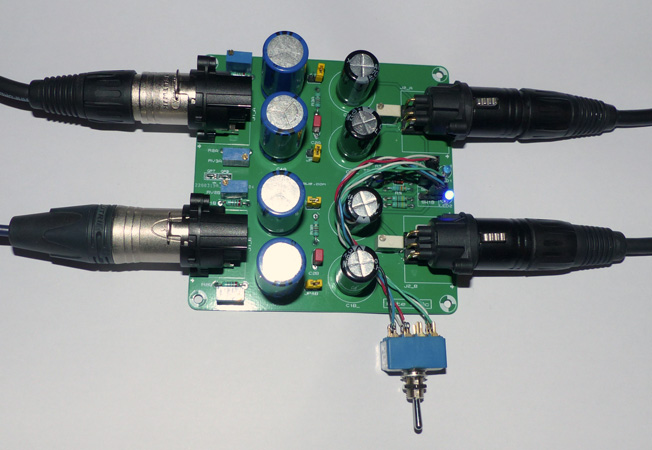

Prototype

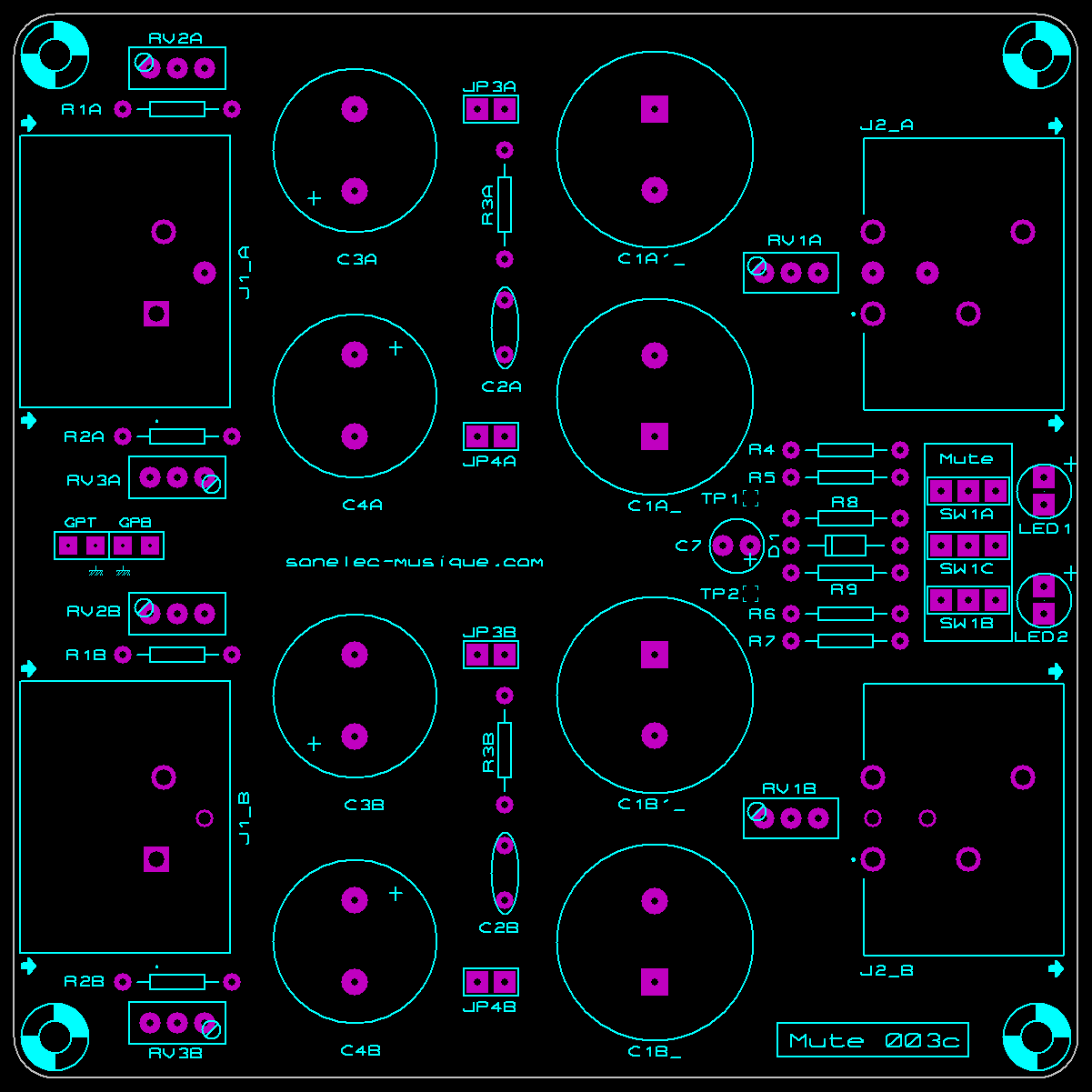

Réalisé conformément à l'implantation des composants visible plus loin.



Le circuit fonctionne comme attendu, testé avec SM58 et NT2A.

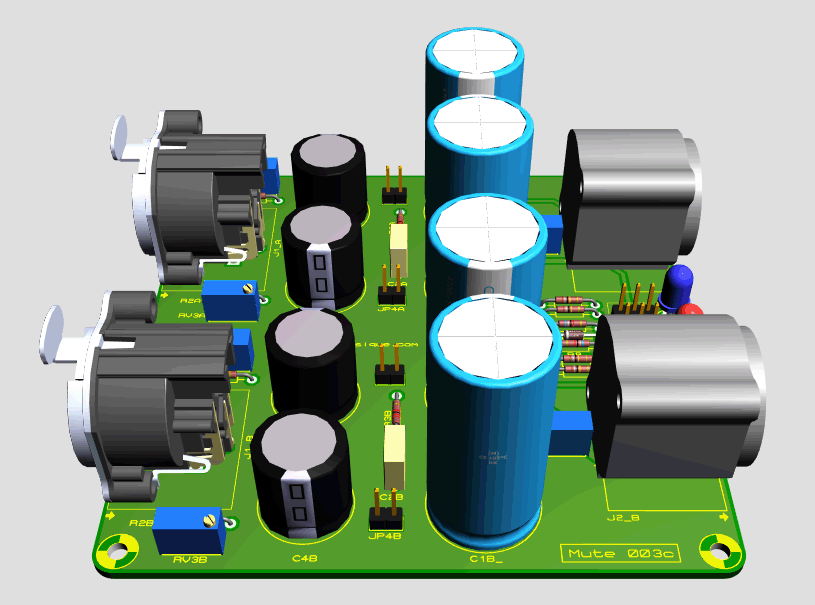

Circuit imprimé (PCB)

Réalisé en double face, pour utilisation avec des composants traversants uniquement.




Pro - PCB non disponible en libre service.



Historique

25/05/2025
- Ajout photos prototype.

11/05/2025
- Première mise à disposition.
