Electronique > Réalisations > Preamplificateurs > Préampli micro 039 - Pro
Dernière mise à jour : 13/09/2026Présentation
Ce préamplificateur a été conçu pour amplifier le signal issu d'un microphone dynamique ou électrostatique. L'entrée sur connecteur XLR est symétrique (balanced) et le gain peut être ajusté entre +10 dB et +50 dB ou entre +40 dB et +80 dB.
Très faible bruit de fond, large bande passante à gain maximal et distorsion réduite étaient en tête de liste dans le cahier des charges.
Schéma
Tout comme pour mon préampli pour microphone 038, le circuit s'appuie sur deux amplificateurs montés en cascade (mais les amplificateurs intégrés utilisés ici sont différents). Le premier amplificateur assure la désymétrisation et la réjection des parasites éventuels, tout en apportant un gain fixe de +10 dB ou +40 dB, tandis que le second amplificateur apporte un gain ajustable compris entre 0 dB et +40 dB.
Schéma volontairement embrouillé
Alimentation
Le circuit réclame une tension d'alimentation symétrique de valeur comprise entre +/-15 V et +/-17 V.Remarque : On pourrait pousser la tension d'alimentation à +/-18 V pour relever un peu le seuil de saturation, mais je n'en vois pas l'intérêt, car ce seuil est déjà élevé (+20 dBu). De plus, les circuits intégrés utilisés fonctionneraient au plus proche de leur limite max absolue, condition de fonctionnement rarement conseillée (et pourtant déjà vu dans des réalisations professionnelles).
Gain, niveau max et bande passante
Le gain global peut être ajusté entre +10 dB et +80 dB en deux plages distinctes de +10 dB à +50 dB ou de +40 dB à +80 dB. Pour cela, deux cavaliers présents sur le PCB permettent de choisir la plage désirée. La plage de gain la plus élevée est bien sûr privilégiée pour les microphones dynamiques à ruban ou à bobine mobile de faible sensibilité et soumis à une pression acoustique de faible amplitude.Remarques
:
- Avec un préampli capable de traiter des signaux d'amplitudes très diverses (très faibles ou très grandes) je préfère disposer de deux plages de réglages distinctes pour trouver plus vite le réglage adéquat. Le choix de la zone de recouvrement (actuellement 10 dB) peut être modifiée si besoin.
- Le déport en face avant d'un interrupteur pour choisir la plage de gain désirée (manière plus souple que le déplacement de cavaliers sur le PCB) est possible, mais réclame une petite modification du PCB (ce n'était pas le choix de départ).
Aucun atténuateur d'entrée (PAD) n'a été prévu, car à l'origine ce préampli a été étudié pour des prises de voix avec un microphone dynamique (bien sûr, si le besoin s'en faisait sentir, il resterait toujours la possibilité d'insérer un atténuateur externe entre la sortie du microphone et l'entrée du préampli).
Avec la tension d'alimentation de +/-17 V préconisée, l'amplitude maximale du signal de sortie est de 24 Vpp, soit 8,5 Vrms ou +20 dBu.
La bande passante à -3 dB s'étend de 8 Hz à 90 kHz au gain maximal de +80 dB.
Alimentation fantôme
Une alimentation fantôme de +48 V (ou moins, puisqu'on peut aussi dans certains cas utiliser une valeur de +24 V ou +18 V) a été prévue pour les microphones électrostatiques. Le circuit de mise en ou hors fonction a été étudié pour minimiser les plops disgracieux, mais ce n'est pas une raison pour oublier les bons réflexes (baisse fader micro avant de couper ou d'activer l'alimentation fantôme, entre autre).
Si ce préampli doit toujours être utilisé avec un microphone dynamique "purement passif" (sans pré-préampli intégré) alors les composants associés à l'alimentation fantôme peuvent être omis. Mais je pense que ce serait dommage...
Prototype
Réalisé selon implantation PCB visible plus loin.

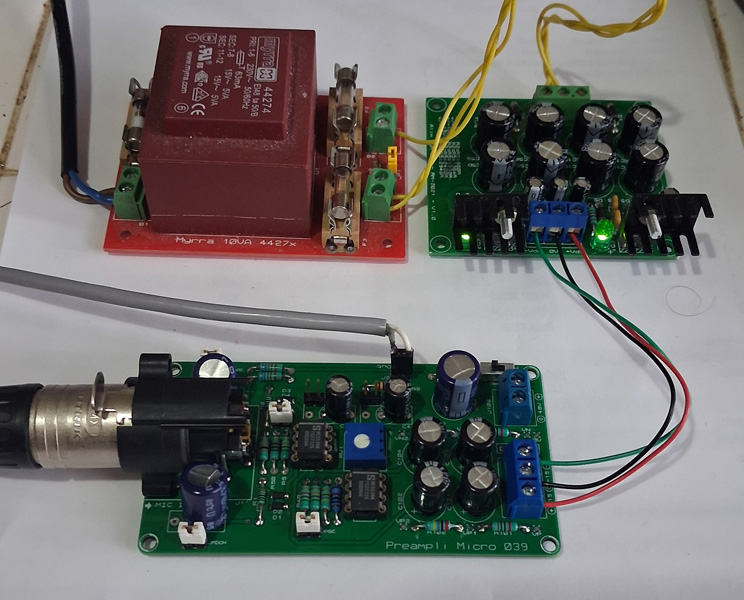

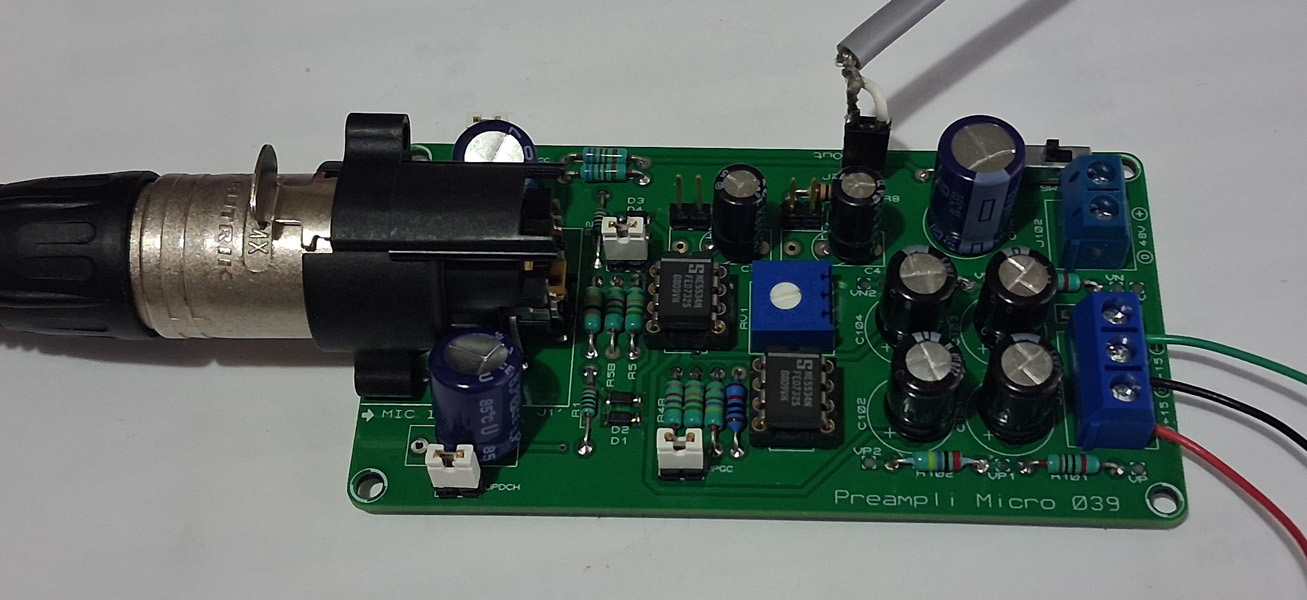

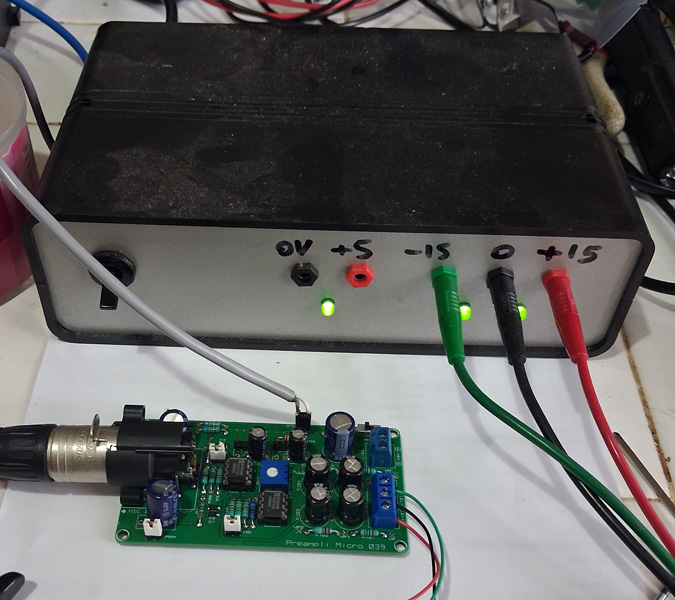

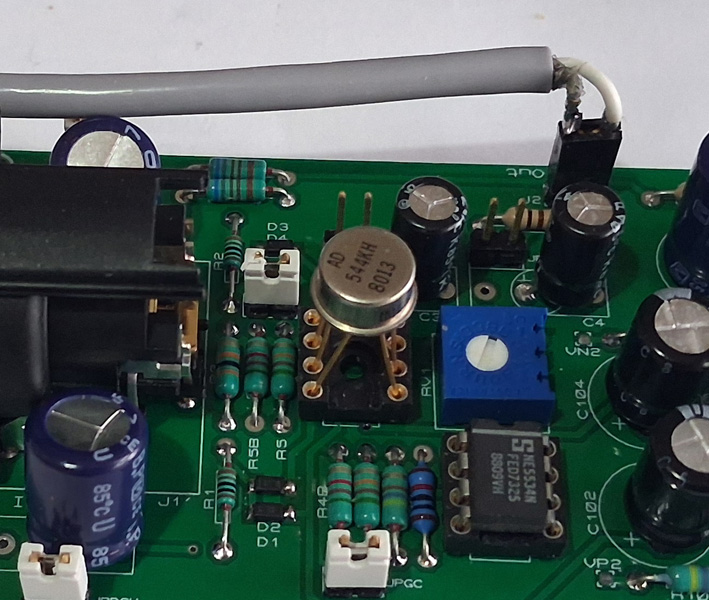

Prototype en test avec NE5534, AD544 et autres AOP
Le circuit a été testé avec des micros dynamiques classiques et deux alimentations secteur différentes : une alim symétrique linéaire (mon alimentation symétrique 012) et une alim symétrique à découpage spécialement choisie pour son bruit de fond élevé (environ 100 mV). Le premier étage d'amplification se comporte parfaitement bien avec l'alimentation linéaire, quels que soient les AOP testés. En revanche avec l'alimentation à découpage "volontairement bruyante", cela se passe moins bien avec un (et un seul) des AOP testés (abominable bruit de fond crachotant) alors que cela se passe bien avec tous les autres AOP. Je précise qu'un découplage d'alim suffisant a été prévu (en tout cas je le pense), je ne sais pas expliquer ce comportement négatif avec cet AOP en particulier, quelle que soit la plage de gain adoptée. En conclusion et si on met de côté ce cas de vilain canard, fonctionnement tout à fait satisfaisant et conforme à mes attentes.

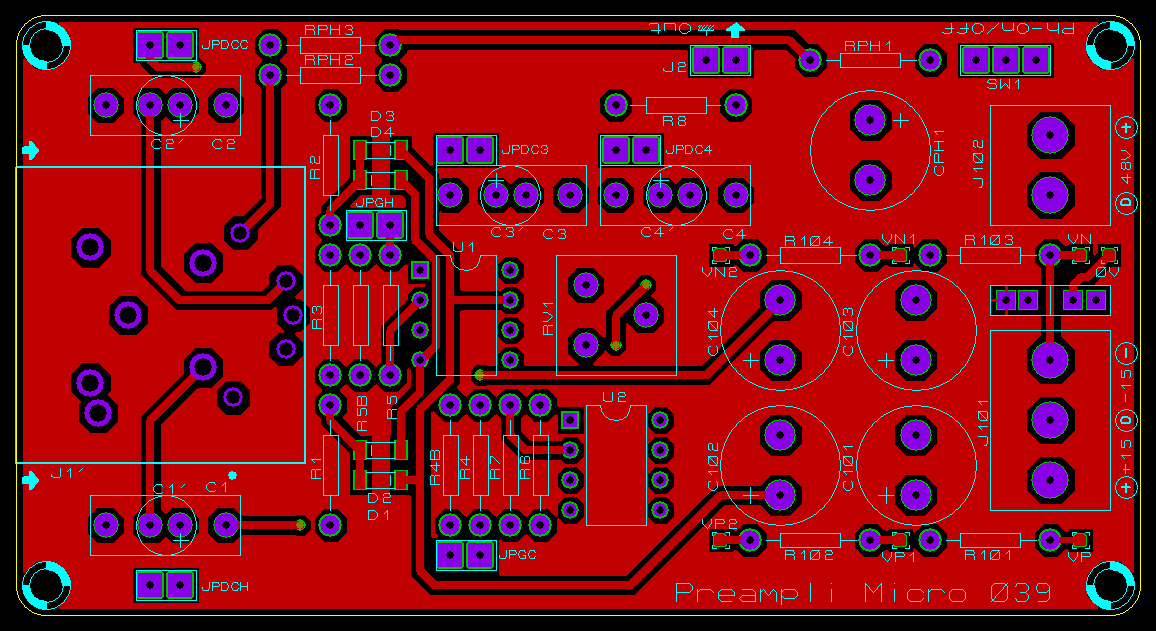

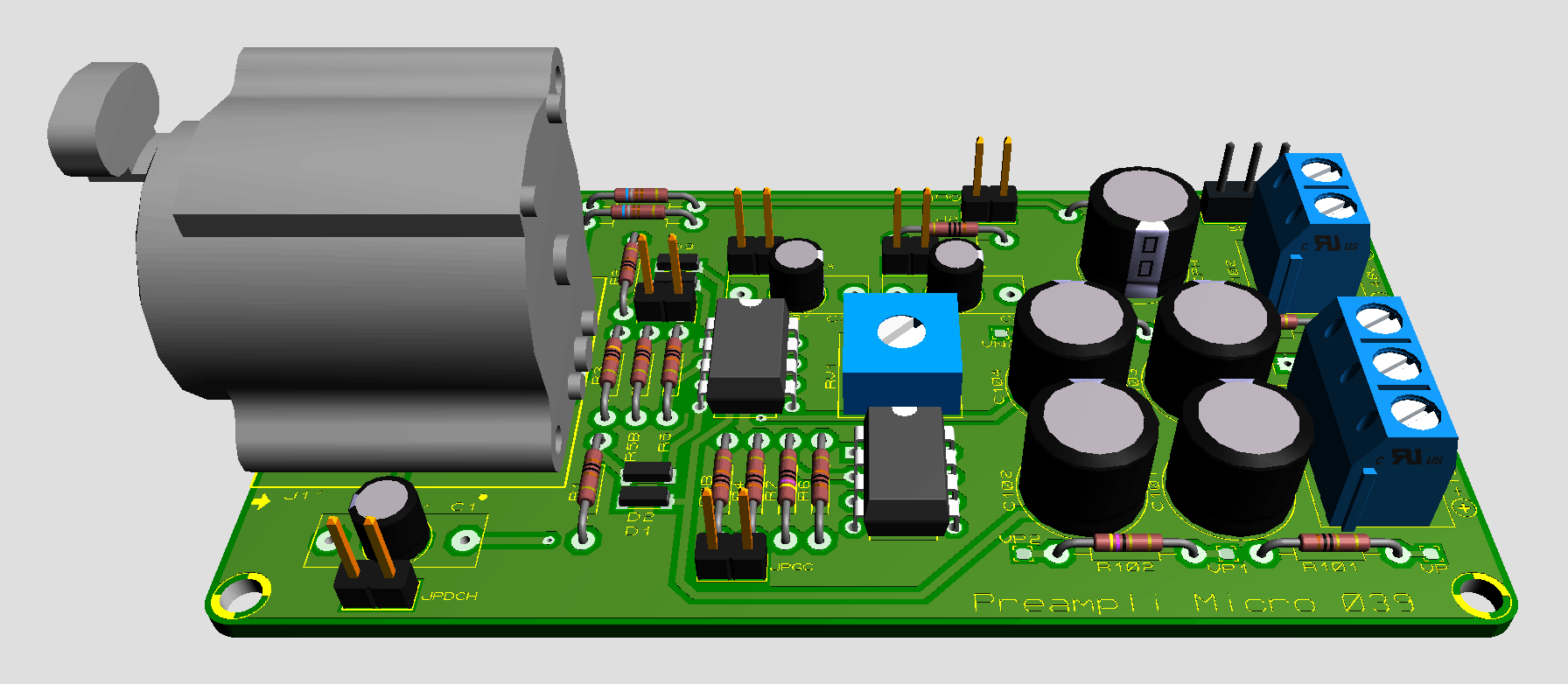

Circuit imprimé (PCB)
Circuit dessiné en double face, dimensions 95 x 50 mm.
Pro - Fichiers de fabrication du PCB non disponibles en libre service.
Historique
13/09/2026
- Ajout photos prototype.
30/08/2026
- Première mise à disposition.
