Présentation
Circuits imprimés (PCB) d'expérimentation à bandes au format "plaque sans soudure" (breadboard).
SPB-L1-X100-Y53-H530-N1
Avertissement
Tous les dessins de circuits imprimés présentés sur cette page sont protégés par copyright. Vous pouvez les utiliser à des fins personnelles dans un cadre amateur ou professionnel, mais il est interdit de les exploiter dans un but commercial sans mon autorisation.
CopyrightFrance
Des PCB de tailles différentes...
Des petits PCB (moins coûteux) et des grands (pour faire tenir plus de composants), il en faut pour tous les goûts !
Les circuits que j'ai développés reprennent le format des fameuses plaques sans soudure (breadboards) avec plusieurs avantages :
- disposition des bandes identique à celle des plaques sans soudure
- nombre de points de soudure varié, de quelques dizaines de points à plus de 1000 points
- plusieurs formats de numérotations des bandes
- rails (bandes) d'alimentation scindés (2 lignes isolées par rail) ou continus (1 ligne par rail)
- beaucoup moins (ou pas) de risques de mauvais contacts que sur une plaque sans soudure
- simple face (L1) ou double face (L2)
- trous de fixation (2.0 mm, 2.5 mm ou 3.0 mm)
Caractéristiques générales
- Fibre de verre époxy FR4 1,50 mm
- Epaisseur cuivre 35 μm
- Trous métallisés si circuit double face (L2), trous non métallisés si circuit simple face (L1)
- Vernis épargne (masque de protection de soudure)
- Espacement entre trous sur chaque bande : 2,54 mm
Tableau de références
 | SPB-L1-X100-Y53-H490-N1 Dimensions 100 mm x 53 mm 490 trous 2+2 bandes d'alimentation 1 face, trous non métallisés Numérotation croisée | | SPB-L1-X100-Y53-H490-N2 Dimensions 100 mm x 53 mm 490 trous 2+2 bandes d'alimentation 1 face, trous non métallisés Numérotation droite |
| SPB-L2-X100-Y53-H490-N1 Dimensions 100 mm x 53 mm 490 trous 2+2 bandes d'alimentation 2 faces, trous métallisés Numérotation croisée | | SPB-L2-X100-Y53-H490-N2 Dimensions 100 mm x 53 mm 490 trous 2+2 bandes d'alimentation 2 faces, trous métallisés Numérotation droite |

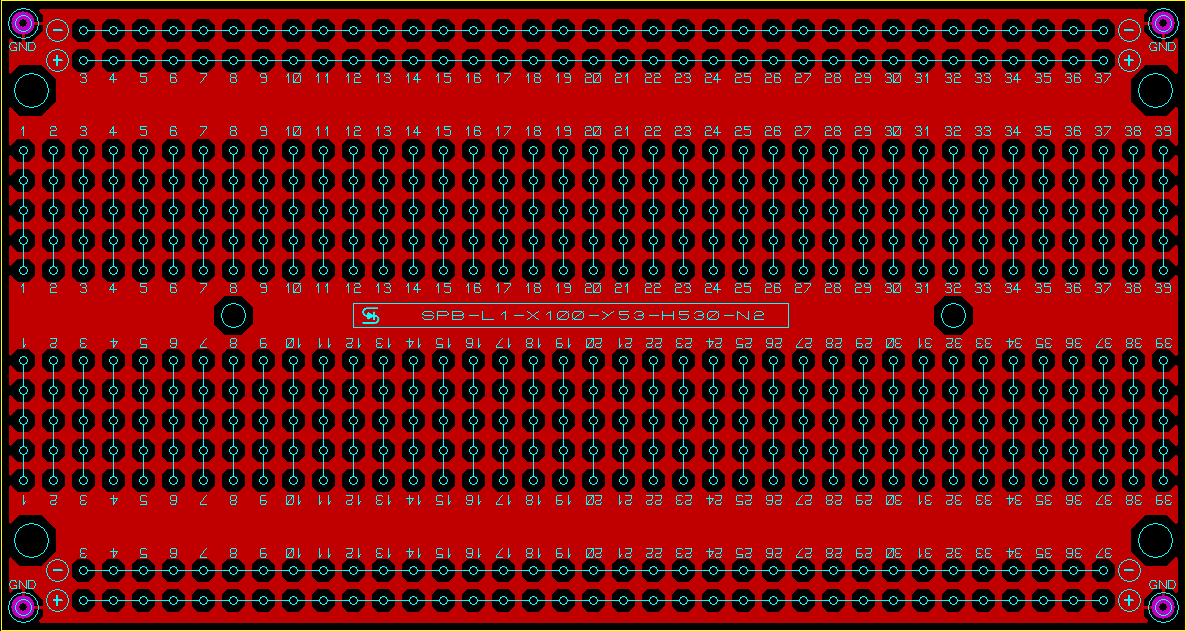

| SPB-L1-X100-Y53-H530-N1 Dimensions 100 mm x 53 mm 530 trous 2+2 bandes d'alimentation 1 face, trous non métallisés Numérotation croisée | | SPB-L1-X100-Y53-H530-N2 Dimensions 100 mm x 53 mm 530 trous 2+2 bandes d'alimentation 1 face, trous non métallisés Numérotation droite |
| SPB-L2-X100-Y53-H530-N1 Dimensions 100 mm x 53 mm 530 trous 2+2 bandes d'alimentation 2 faces, trous métallisés Numérotation croisée | | SPB-L2-X100-Y53-H530-N2 Dimensions 100 mm x 53 mm 530 trous 2+2 bandes d'alimentation 2 faces, trous métallisés Numérotation droite |
| | ||
| | ||
| | ||
| |
Disposition des bandes identique à celle des plaques sans soudure
-
Nombre de points de soudure varié, de quelques dizaines de points à plus de 1000 points
-
Plusieurs formats de numérotations des bandes
Les deux rangées de bandes verticales peuvent être numérotées de deux façons :
- Numérotation croisée - en mettant la plaque à l'horizontal dans un sens ou dans l'autre, la première bande verticale supérieure porte le numéro 1.
- Numérotation droite - en mettant la plaque à l'horizontal dans un sens ou dans l'autre, la première bande est numéroté 1.
-
Rails d'alimentation scindés ou complets
Les rails d'alimentations (bandes horizontales quand on tient le circuit en mode paysage) scindés permettent de disposer de plusieurs lignes d'alimentations sur un même côté de la plaque. Les bandes scindées peuvent bien sûr être raccordées (si besoin) avec un simple pont de câblage (strap). Les bandes continues (non scindées) constituent une seule ligne ininterompue de contacts.
Beaucoup moins (ou pas) de risques de mauvais contacts
-
Simple face (L1) ou double face (L2)
Le circuit simple face avec des trous non métallisés est conseillé pour les débutants, car il permet un dessoudage éventuel des composants beaucoup plus facile.
Le circuit double face avec des trous métallisés permet un maintien mécanique plus robuste, mais le retrait éventuel d'un composants déjà soudé est moins facile, à cause de la soudure qui accroche dans le trou et qui peut même "déborder" côté composants.
Trous de fixation
Il est normal de ne trouver aucun trou de fixation des plaques sans soudure, puisque ces dernières ne sont pas faites pour des montages définitifs. Mes plaques avec soudure comportent quant à elles des trous de fixation, de diamètre 2.0 mm, 2.5 mm ou 3.0 mm.
Circuit 500 à 600 points
Circuits simple face
4x2 rails d'alimentation ; numérotation inversée entre moitié supérieure et moitié inférieure :
4x2 rails d'alimentation ; numérotation identique entre moitié supérieure et moitié inférieure :
2x2 rails d'alimentation ; numérotation identique entre moitié supérieure et moitié inférieure :
2x2 rails d'alimentation ; numérotation inversée entre moitié supérieure et moitié inférieure :
2x3 rails d'alimentation ; numérotation identique entre moitié supérieure et moitié inférieure :
Circuits double face
2x2x2 rails d'alimentation ; numérotation inversée entre moitié supérieure et moitié inférieure :
2x2x2 rails d'alimentation ; numérotation identique entre moitié supérieure et moitié inférieure :
Circuit 830 points
Circuit 870 points
Historique
16/04/2023
- Première mise à disposition
