Dernière mise à jour : 09/03/2007Présentation
Voici une quatrième sirène, utilisant des LM3909.
Le LM3909 est malheureusement un circuit intégré obsolète, et nous sommes nombreux à le regretter tellement il était sympa, le bougre. On en trouve encore de-ci, de-là, mais il faut fouiner un peu.
Le schéma
Pour réaliser une sirène, on peut mettre à contribution un ou deux LM3909. Avec un seul LM3909, on doit appuyer sur un bouton poussoir pour "lancer" la modulation, qui "s'éteind" ensuite d'elle-même, il n'y a pas de variation automatique entretenue. Le montage présenté ici comporte deux LM3909, le premier module en fréquence le second, et l'on obtient donc un son dont la fréquence varie continuellement (tant que le montage est sous tension, cela va de soi). Le schéma qui suit est issu d'une des notes d'application du fabricant.
Et le schéma suivant est celui que j'ai réalisé (pas moyen de retrouver le schéma d'origine, qui n'est pas dans les datasheets, j'ai du le redessiner à partir du proto).
Notez la présence d'une résistance de limitation de courant en série avec le haut-parleur. Cette dernière permet d'utiliser un HP classique de 8 ohms. Vous pourrez la supprimer (la remplacer par un strap) si vous utilisez un HP d'impédance 25 ohms. N'oubliez surtout pas cette résistance si vous employez un HP d'impédance inférieur à 25 ohms, sous peine de griller un des transistors interne au circuit intégré (pour un HP d'impédance 16 ohms, prenez une résistance série de 8.2 ohms ou de 10 ohms).
Proto
Celui-là, ma fille m'a bien aidé pour le réaliser, quand elle avait 6 ans : je mettais les composants en place, et elle soudait.

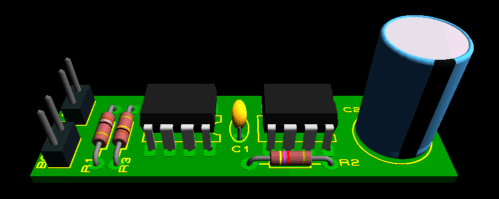

Circuit imprimé
Réalisé.
Typon aux formats PDF et Bitmap 600 dpi (avec sources Proteus V7)
