> AudioAliasing -
V1.0.0.1 (Win7/8/10/11)
Dernière mise à jour : 19/11/2023Présentation
Le logiciel AudioAliasing a été développé pour mes cours sur la numérisation d'un signal. Il permet de mettre en évidence le repliement de spectre quand la fréquence d'un signal échantillonné est trop grande en regard de la fréquence d'échantillonnage sélectionnée.
Paramètres

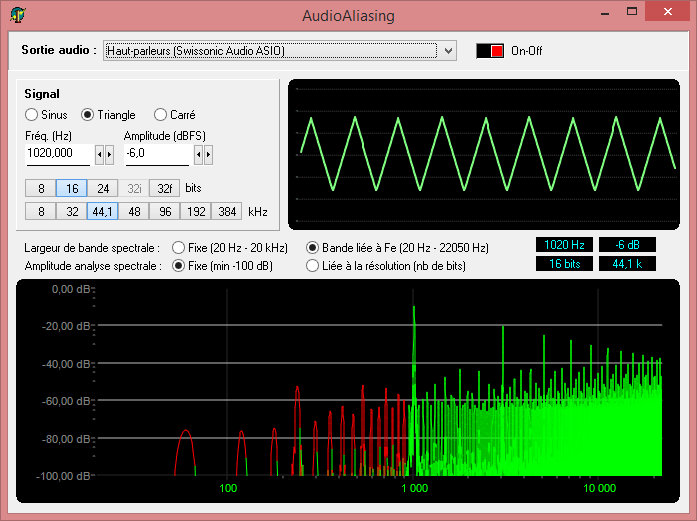

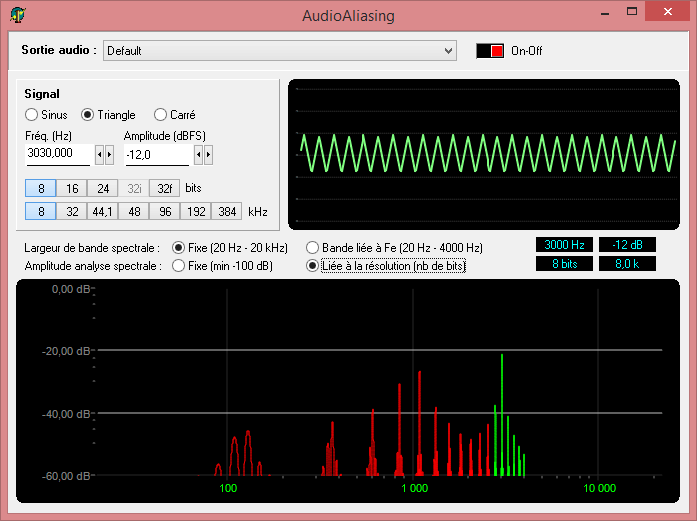

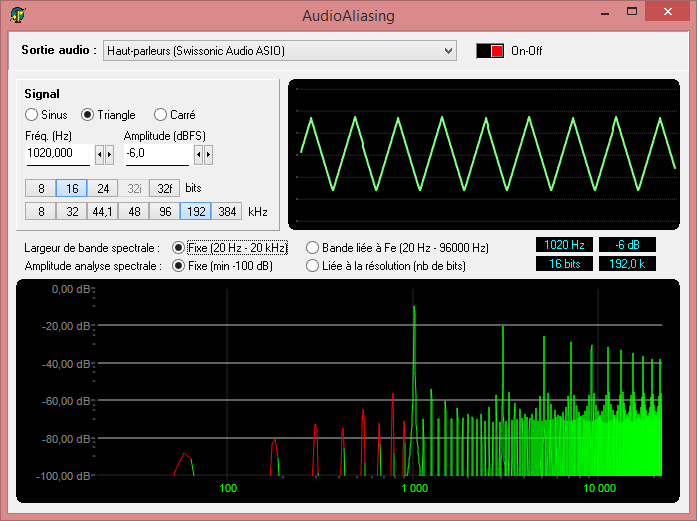

Le logiciel synthétise une forme d'onde et montre le repliement de spectre qu'on peut observer avec une valeur de fréquence inadéquate, en absence de filtrage (donc dans le pire des cas) avant le processus d'échantillonnage.
- Forme du signal : sinus, triangulaire ou carrée
- Résolution : 8, 16, 24 ou 32 bits
- Fréquence d'échantillonnage : 8000, 32000, 44100, 48000, 96000, 192000 ou 384000 Hz
Evolutions prévues
Deux évolutions sont prévues :
- Ajout d'un filtre passe-bas avant l'opération d'échantillonnage dont la fréquence de coupure et la pente sont ajustables, pour montrer en quoi ce filtre anti-repliement améliore les choses
- Coloration en rouge des raies issues du repliement au-delà de la fréquence fondamentale (pour l'instant, seules les raies situées sous la fréquence fondamentale du signal échantillonné sont affichées en rouge).
