Présentation

Le logiciel AudioSpectreAnalyser2 (pro) est dérivé du logiciel AudioSpectreAnalyser (freeware) et a été développé sur demande.

Offrant plus de fonctions et bénéficiant d'une résolution plus élevée que son prédécesseur, il a été développé pour répondre à une demande professionnelle d'analyse de nuisances sonores sur de longues durées. Pour cela, il offre les fonctions suivantes :

Analyse "temps réel", affichage "waterfall" et courbe "cumulée"
Résolution 22 Hz (bande analyse 20 Hz - 10 kHz) ou 44 Hz (bande 20 Hz - 20 kHz)
Générateur de bruit blanc intégré
Export des données cumulées sous forme de tableau (Excel / CSV)

Avertissement

La méthode utilisée pour la fonction de cumul dans le logiciel AudioAnalyser2 (son principe de fonctionnement) est protégé par copyright.

Descriptif

Le logiciel AudioAnalyser2 permet d'effectuer des analyses fréquentielles en temps réel à partir d'une entrée micro ou ligne d'une interface audio, ou en temps différé à partir d'un fichier audio enregistré au format WAV. Un générateur de bruit blanc intégré permet un éventuel étalonnage ou alignement. Une fonction de monitoring permet au besoin de router le signal analysé vers la sortie de l'interface audio.

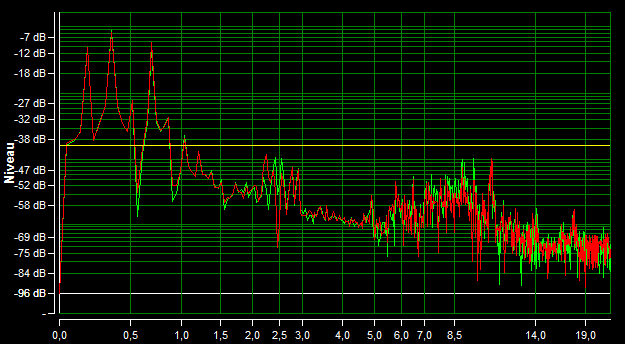

Analyse "temps réel" (graphe du haut)

L'analyse temps réel s'effectue avec un affichage de type analyseur de spectre traditionnel.

La plage de fréquence observée est celle de la bande audio, de 20 Hz à 20 kHz.

l'axe horizontal représente les fréquences du spectre audio, basses fréquences à gauche et hautes fréquences à droite
l'axe vertical représente l'amplitude pour chaque bande de fréquence analysée;

Les deux axes amplitude et fréquence peuvent être affichés en mode linéaire ou logarithmique.

Le trait jaune horizontal (marqueur) correspond au seuil de déclenchement du comptage pour la courbe de cumul.

Analyse "waterfall" (graphe du centre)

L'analyse de type "waterfall" montre une image représentative de la densité sonore en fonction de la fréquence et du temps.

Un codage de couleur permet d'apprécier l'amplitude du signal audio en cours d'analyse, au fil du temps (bleu foncé pour niveaux faibles, à rouge pour niveaux élevés).

l'axe vertical représente les fréquences du spectre audio, fréquences basses en bas et fréquences hautes en haut;
l'axe horizontal représente l'évolution dans le temps, mesures les plus anciennes à gauche;
les couleurs (ou niveaux de gris) renseignent sur l'amplitude de chaque portion de spectre analysée.

Le fait d'utiliser un niveau de gris ou une couleur différente pour l'amplitude mesurée à chaque point fréquentiel et temporel permet de constituer un troisième axe virtuel, puisqu'au final on dispose de trois informations sur un plan en deux dimensions. Il est possible d'agrandir plus ou moins une zone particulière de la bande audio, par exemple pour se concentrer sur ce qui se passe entre 300 Hz et 3 kHz. De la même façon, il est possible de modifier l'échelle des amplitudes pour adapter la plage de réglage "foncé - clair" selon la dynamique du signal analysé.

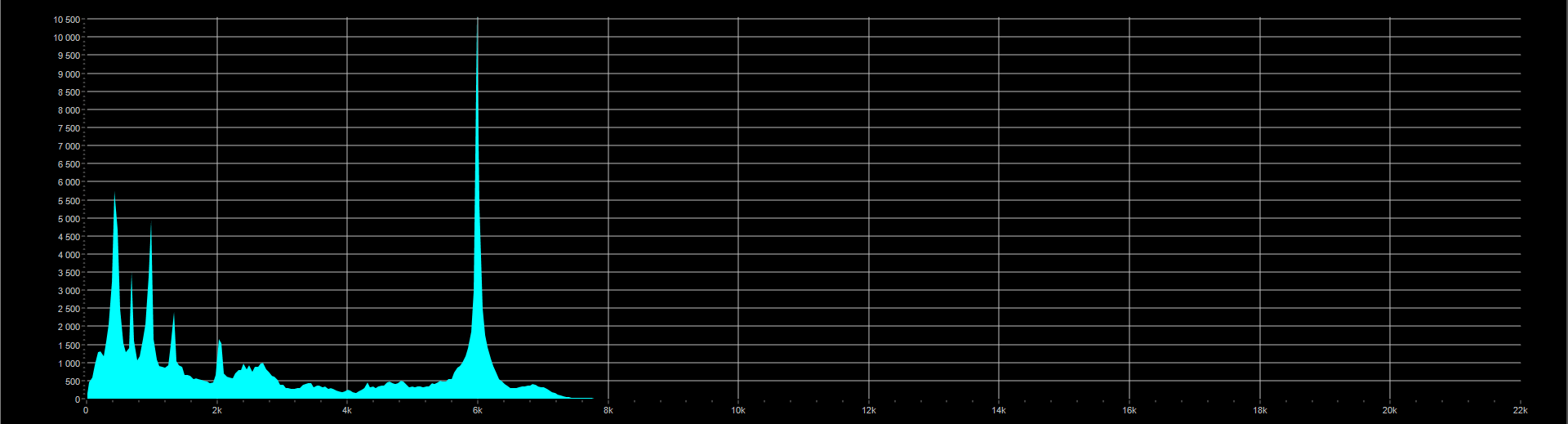

Analyse cumulée (graphe du bas)

L'analyse cumulée permet d'obtenir une information de durée ou "d'énergie" pour chaque fréquence détectée.

L'analyse cumulée permet d'obtenir deux informations liées à la durée des fréquences détectées, quand leur amplitude dépasse un certain seuil (ce seuil peut être ajusté entre -60 dB et -3 dB, par rapport au niveau maximal de chaque bande de fréquence) :

Mode "Compteur" : analyse simple avec incrément "+1" - dans ce mode, le logiciel enregistre le nombre de fois (et donc la durée cumulée) où chaque fréquence a dépassé le seuil, sans tenir compte de la "force" (niveau absolu NivAbs) du dépassement;
Mode "Valeurs" : analyse avec incrément "+NivAbs" - dans ce mode, le logiciel enregistre le nombre de fois (et donc la durée cumulée) où chaque fréquence a dépassé le seuil, tout en tenant compte de la "force" (niveau absolu NivAbs) du dépassement.

Les graphes suivants montrent les deux modes d'affichages obtenus à partir d'une même acquisition de données.

Le graphe supérieur indique le nombre de fois que le son dans chaque bande de fréquence a dépassé le seuil spécifié (ici -50 dB), sans tenir compte de l'amplitude. On y découvre un grand nombre de dépassements (de détections) dans la partie basse du spectre, mais sans connaissance des fréquences les plus "responsables".
Le graphe inférieur montre le cumul d'énergie dans chaque bande de fréquence, en tenant compte des niveaux absolus obtenus lors de chaque itération de mesure. Les fréquences les plus "responsables" des dépassements ressortent nettement.

Export des données

Les données acquises ou calculées sont les suivantes :

L Value - Valeur brute du niveau de la voie gauche (issue du module de décomposition FFT)
R Value - Valeur brute du niveau de la voie droite (issue du module de décomposition FFT)
LR Count - Nombre de dépassements cumulés gauche + droite, ne tenant pas compte du niveau absolu
LR Value - Valeur calculée déduite des niveaux absolus cumulés gauche + droite
L Time - Durée de dépassement de la voie gauche, en secondes
R Time - Durée de dépassement de la voie droite, en secondes

Analyse effectuée sur une durée de 15h30

Ces données, utilisées pour dessiner le graphe des valeurs cumulées, peuvent être exportées dans un fichier de données, aux formats CSV ou Excel.
