Présentation

Cet amplificateur est conçu pour une guitare et convient aussi pour une basse. Il est doté de deux entrées distinctes permettant de connecter deux guitares en même temps, d'une entrée microphone pour un dynamique "d'accompagnement", d'une entrée ligne stéréo pour le raccord d'un lecteur CD ou autre source sonore externe (synthé par exemple) et d'une prise de sortie auxiliaire pour éventuel raccord à un enregistreur ou autre amplificateur. Sur chacune des deux voies guitare, on dispose d'un effet de type distorsion qui à tout instant peut être mis en ou hors fonction. L'alimentation peut provenir du secteur 230 V ou d'une batterie intégrée (12 V ou mieux 24 V avec deux batteries 12 V en série). Comme certains modules de cet amplificateur peuvent être considérés comme optionnels, le circuit proposé peut être simplifié dans une certaine mesure. Une version simplifiée et "monobloc" (non modulaire) est d'ailleurs présentée à la page Amplificateur guitare 002.

Synoptique

Afin d'y voir bien clair dans les fonctionnalités de cet ampli, voici un petit synoptique réduit aux blocs fonctionnels.

Bah oui, je sais qu'on peut faire plus simple. Il suffit de supprimer les carrés qui vous gênent avec votre vieux pistolet optique de TO9.

Schéma

Le schéma de l'amplificateur guitare a été scindé en plusieurs sous-ensembles en respectant des appellations données dans le synoptique vu auparavant. Toujours dans le but de soulager votre cerveau (et le mien), chaque sous-ensemble est détaillé dans un paragraphe séparé.

Etage d'entrée guitare

Réalisé en double exemplaire, cet étage n'est pas optionnel, sauf à la rigueur pour la deuxième voie si vous n'en n'avez pas besoin.

On retrouve ici un étage assez classique à base de FET (transistor à effet de champ) comme pour le préampli guitare 006, avec toutefois quelques petites différences qui font, comme on dit, la différence. La première se situe au niveau de la polarisation de la grille (gate). Plutôt que de trouver une seule résistance de valeur élevée ramenant la grille à la masse (R103), on a en plus une résistance qui amène une tension positive de l'ordre de 2 V (R102) à la grille, via la résistance "série" R101. Le condensateur de liaison C101 évite à cette tension continue de remonter vers le capteur (micro) de la guitare. La résistance R105 associée au condensateur C102 que l'on met plus ou moins en service par le biais de RV102, détermine le gain de l'ensemble. La sortie audio qui bénéficie de quelques bons dB d'amplification, s'établie sur le drain du transistor et on prélève la part utile (alternative) du signal audio au travers des condensateurs de liaison C103 et C104. L'alimentation V+ de 24 V est découplée localement par un filtre RC constitué de R106 et C105.

Module de distorsion

Réalisé en double exemplaire, cet étage est optionnel et on peut sans problème s'en passer.

Etage d'entrée microphone

Etage lui aussi optionnel, mais réfléchissez bien avant de le supprimer. Parce que franchement, vu le peu de composants requis, il serait dommage de s'en priver. Et puis l'ampli guitare dont il est question dans ces lignes est censé disposer d'une entrée micro, n'est-ce pas. Alors quitte à mettre un jack micro en facade, autant mettre l'electronique qui va avec.

Je ne sais franchement pas trop quoi dire sur cet étage, qui ressemble étrangement à celui mis en oeuvre dans mon préampli universel 002. Si ce n'est qu'il y a deux transistors là où on aurait pû n'en mettre qu'un seul ou vingt. Les performances de ce préampli sont très suffisantes côté bande passante, distorsion et stabilité. Le gain est figé à une valeur voisine de +45 dB, ce qui correspond grosso-modo à un taux d'amplification de 200. Si vous souhaitez réduire la valeur du gain, il faudra diminuer la valeur de la résistance R205.

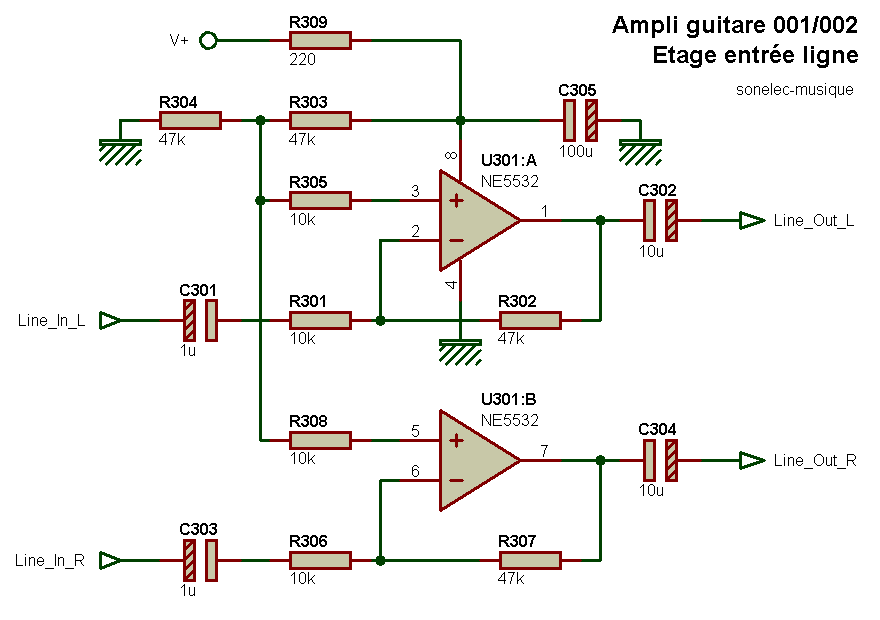

Etage d'entrée ligne

Encore un étage optionnel, rien à faire ici si pas de besoin d'accompagnement ou si le mélange d'une source annexe peut être effectuée avec un mélangeur externe.

Le double AOP U301/NE5532 peut être remplacé par d'autres types d'AOP tels que TL082 ou OPA2604. L'alimentation étant de type simple, on a recours à une masse virtuelle pour polariser les entrées non-inverseuse des deux AOP, rôle assuré par les deux résistances R303 et R304 montées en diviseur de tension. Le gain est déterminé par le rapport de valeur entre les résistances R302 et R301 pour la voie gauche, et par le rapport de valeur entre les résistances R307 et R308 pour la voie droite. Ici le taux d'amplification est un peu supérieur à 4, ce qui correspond à un gain légèrement supérieur à +12 dB. S'il y avait besoin d'augmenter le gain, il faudrait augmenter la valeur des résistances R302 et R307 (100 kO chacune pour +20 dB).

Etage amplificateur de puissance

Je suis tenté de dire que cette portion de circuit n'est pas optionnelle.

Alimentation batterie et secteur

Il faut bien une source d'énergie pour faire chauffer le tout, aussi cette section n'est-elle pas classée comme optionnelle.

Prototype

En cours de réalisation

Circuit(s) imprimé(s)

Bien qu'il aurait été tout à fait possible de dessiner un circuit imprimé unique pour la totalité des sous-ensembles, j'ai préféré concevoir l'ensemble sur une base modulable, pour que n'importe quelle partie de l'amplificateur puisse être remplacée par le module de votre choix, ou supprimée quand elle peut l'être. C'est ainsi que les circuits de distorsion sont construits à part des circuits préamplis guitare alors qu'ils auraient tout à fait pu partager une même plaque d'epoxy. Ceci dit, rien ne vous interdit de mettre les modules les uns à côté des autres pour former un circuit unique. Ca ne vous dispensera pas des interconnections mais si ça peut vous rassurer, allez-y.

Historique

01/01/2012
- Première mise à disposition
