Présentation

Une petite récréation.

chenillard_008_pcb_3d_a

Ce circuit est un pur gadget (un petit bijoux lumineux, comme on dit du côté de ceux qui sont à l'opposé), doté de quatre leds qui clignotent de façon différente selon la position du curseur d'un potentiomètre. Et ce même potentiomètre sert de réglage de vitesse, quand un interrupteur est activé. Le tout est basé sur un petit PIC de type 12F675, et peut être alimenté sous une tension comprise entre 3,0 V à 5,0 V (deux piles R6 / AA de 1,5 V ou une pile plate de 4,5 V).

Schéma

C'est une blague ?

chenillard_008

On peut aussi faire un bijoux lumineux avec un NE555, mais ce dernier ne permet pas autant de variétés. Et puis un de mes NE555 a déjà servi pour ça, il fallait m'amuser autrement.

Principe de fonctionnement
Le PIC 12F675 est doté de plusieurs entrées analogiques, une parmi toutes est utilisée pour lire la tension présente au curseur d'un potentiomètre (RV1) cablé en diviseur de tension et pouvant fournir une tension comprise entre 0 V et +5 V. Selon la tension lue par le PIC, une séquence lumineuse parmi plusieures est jouée. La plage totale de la tension d'entrée est découpée en 10 zones, pour dix figures lumineuses différentes. Ce qui signifie que pour une tension d'entrée comprise entre 0 V et +0,5 V on a une figure lumineuse, pour une tension d'entrée comprise entre 0,5 V et +1,0 V on a une autre figure lumineuse, etc.

Alimentation

Le circuit est prévu pour être directement alimenté sur pile, avec deux ou trois élements de 1,5 V montés en série. Mais vous pouvez bien entendu ajouter un régulateur de tension de type 7805 (ou mieux 78L05) si l'envie de le brancher sur une source de tension supérieure à 8 V vous démange.

Code source et fichier compilé

Tout ça est dispo dans l'archive zip que voici :
Chenillard_008_12F675
Si vous souhaitez recevoir par la poste un PIC préprogrammé et prêt à utiliser, merci de consulter la page PIC - Sources.

Prototype

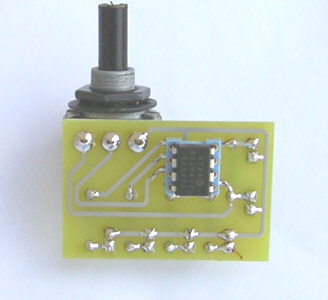

Le circuit imprimé que j'ai fait faire a été tiré à l'envers, mais c'est de ma faute, j'avais omis l'écriture d'un texte de repérage. C'est la raison pour laquelle le circuit intégré est monté côté cuivre (première et seconde photo). Ca ne fait pas très sexy mais ça fonctionne, et dans la boite dans laquelle je monterai le circuit, on n'y verra que du feu.

chenillard_008_proto_001g chenillard_008_proto_001h chenillard_008_proto_001a chenillard_008_proto_001b chenillard_008_proto_001c chenillard_008_proto_001d chenillard_008_proto_001e chenillard_008_proto_001f

Notez la présence d'un composant trois pattes en boitier TO220 sur les bornes d'alim du circuit chenillard (à partir de la troisième photo) : il s'agit d'un simple régulateur de tension 5 V (LM7805) ajouté ici le temps des tests, car je n'avais sous la main qu'une pile 9 V et aucune de 4,5 V.

Vidéo de démonstration
Une petite vidéo simple pour voir le montage en action, avec son circuit intégré monté à l'envers, côté cuivre.

video_electronique_chenillard_008_proto_001_tn
http://www.youtube.com/watch?v=KxpYjGxI8z8

Circuit imprimé

Réalisé en simple face. Mais pour un montage si simple, rien ne vous interdit d'utiliser une petite plaque d'expérimentation à pastilles ou à bandes style veroboard.

chenillard_008_pcb_composants

Typon aux formats PDF, EPS et Bitmap 600 dpi

Historique

16/10/2011
- Ajout vidéo de démonstration sur YouTube.
