Présentation

Les jeux de lumière sont toujours très prisés des amateurs de sono et des débutants en électroniques, tout comme le sont les montages sonores (sirènes et effets audio).



C'est pourquoi j'ai pensé qu'il serait interressant d'en décrire les grands principes ici.



Modulateurs de lumière

Un modulateur de lumière est un appareil qui permet d'allumer une ou plusieurs lampes en fonction de l'intensité d'une source sonore. Il existe différents types de modulateurs de lumière, mais tous reposent sur le même principe.


Captation du son

Le modulateur de lumière le plus facile à construire est celui qui se raccorde directement sur la sortie amplifiée (sortie HP) d'un amplificateur de puissance. Pour éviter que le 230V du modulateur de lumière ne se ballade dans l'amplificateur BF, un transformateur ou un optocoupleur est utilisé pour assurer l'isolation galvanique entre les deux équipements, comme le montre le synoptique suivant.

Attention, c'est un synoptique simplifié, pas un schéma électronique exploitable comme tel !




Petits transfos BF

Bien que le risque de destruction d'un ampli BF lié au branchement d'un modulateur de lumière correctement isolé soit très faible, ce type de branchement rebute souvent car on n'aime pas trop ajouter des choses en parallèle sur une sortie HP d'un ampli, ce qui se comprend un peu. Aussi, la captation du son peut être réalisée en employant un petit microphone electret miniature (qui ne coute pas cher) suivi d'un étage d'amplification, et qui assure ainsi au modulateur une totale autonomie. Le synoptique suivant montre un exemple de réalisation d'un modulateur de lumière avec microphone incorporé.

Attention, là aussi il s'agit d'un synoptique simplifié et non d'un schéma électronique exploitable comme tel !

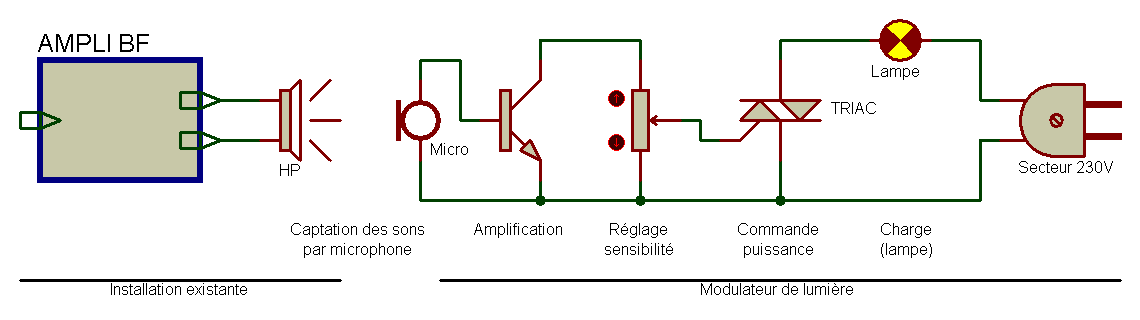

Mais le modulateur de lumière avec microphone est plus complexe à réaliser, car il nécessite un étage d'amplification, qui lui même doit être alimenté en basse tension. De plus, un modulateur de lumière est sensible aux bruits ambiants, et à cause de cela peut parfois allumer sa ou ses lampes à des moments où cela n'est pas désiré. Entre connection directe sur sortie HP et microphone, il existe une solution intermédiaire qui consiste à se raccorder sur une sortie de niveau ligne (sortie d'un préampli ou d'une table de mixage par exemple). Dans ce cas, l'isolation requise peut être assurée par un optocoupleur, qui peut être plus ou moins linéarisé pour une meilleur réponse de l'allumage des lampes sur la source sonore (un optocoupleur est la plupart du temps utilisé en tout ou rien, et l'utiliser pour faire passer un signal audio nécessite une petite adaptation pour que l'on puisse retrouver sur sa sortie, un signal ressemblant à celui présenté sur son entrée). Le synoptique suivant montre un exemple de réalisation d'un modulateur de lumière avec un optocoupleur.


Attention, encore une fois, il s'agit d'un synoptique simplifié et non d'un schéma électronique exploitable comme tel !



Cette façon de faire, d'un point de vue difficulté de réalisation, se situe entre solution HP et solution à microphone intégré.

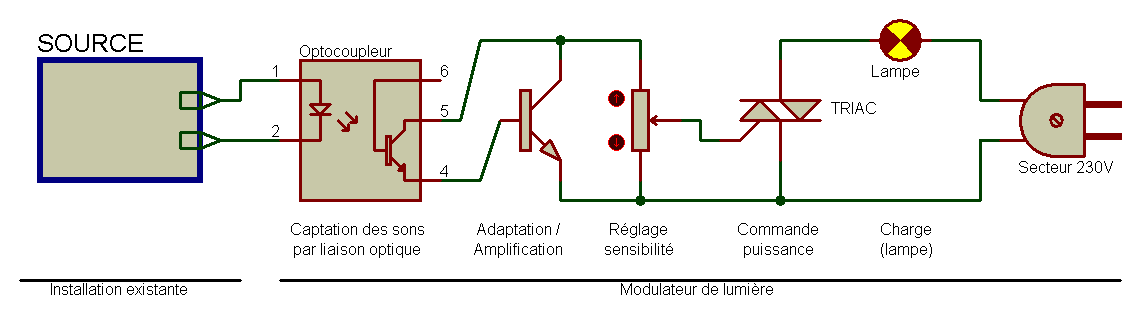

Le synoptique précédent montre un optocoupleur (linéarisé ou non) placé à l'entrée du montage. Il est aussi possible de ne mettre aucun optocoupleur en entrée, et d'utiliser un optotriac en sortie, juste au moment de la commande des lampes. Cette solution est peut-être un peu plus économique à réaliser, mais la commande des lampes se fait alors vraiment en tout ou rien, et on ne doit alors l'impression de "modulation" de la lumière qu'au simple fait que les lampes possèdent une certaine inertie (elles ne s'éteignent pas d'un seul coup quand on arrête d'y faire circuler un courant). Quand on fait appel à un simple optocoupleur en entrée et qu'on s'en sert en tout ou rien (pas de linéarisation), on dispose d'un signal BF fortement distordu en sortie de l'optocoupleur mais cela ne pose guère de problème dans ce genre d'application, même si la distorsion occasionnée produit des harmoniques qui vont déclancher la lampe médium sur des fréquences basses, ou déclancher la lampe aigu sur des fréquences médium...


Modifier un modulateur avec microphone intégré pour connection directe sur sortie ligne

A ne surtout pas faire en se contentant de placer un atténuateur BF entre entrée micro et sortie ligne, c'est très dangeureux ! Un modulateur de lumière possède une connexion directe avec le secteur 230V, et une isolation galvanique parfaite avec tout autre appareil est impérative ! C'est pourquoi on doit obligatoirement utiliser un transformateur d'isolement, un optocoupleur, ou l'air ambiant. Vous pouvez donc modifier un modulateur à microphone intégré, si vous respectez l'isolation requise, et si vous ne faites pas n'importe quoi. Modification déconseillée aux débutants en électronique.


Rajeunissement d'un vieux modulateur de lumière à transformateur

Vous avez un vieux modulateur de lumière avec transformateur BF d'isolement, et vous aimeriez bien y ajouter un microphone pour le rendre autonome. Est-ce possible ? La réponse est oui, il suffit de rajouter un petit amplificateur BF capable d'amplifier suffisement le signal électrique d'un microphone pour l'amener à un niveau capable d'attaquer un petit haut-parleur. Un petit amplificateur à base de LM386 tel que celui présenté à la page Amplificateur BF 003 est tout à fait capable de ça, sa sortie attaquera directement le primaire du transformateur d'entrée du modulateur de lumière, au lieu d'être connectée à un haut-parleur. Notez en passant qu'il n'est pas impératif de brancher un microphone en entrée de cet ampli additionnel, vous pouvez tout aussi bien raccorder une sortie ligne (sortie de table de mixage par exemple), l'idée restant la même. Avec un signal audio de niveau ligne, l'amplificateur ajouté n'a pas besoin d'apporter un grand gain, voilà tout. Bien entendu, l'ajout d'un petit amplificateur BF requiert aussi une alimentation secteur pour fonctionner. Cette alimentation pourra cependant rester très simple et être basée sur un simple redressement / filtrage / régulation, comme celle présentée sur la page Alimentation simple 001. Excluez d'emblée toute alimentation secteur sans transfo, la sécurité doit toujours être au rendez-vous !


Augmentation de la sensibilité d'un modulateur

Il fut une époque où l'on pouvait trouver des composants ayant comme caractéristique sensationnelle la possibilité d'augmenter la sensibilité de déclenchement des triacs, par simple branchement en parallèle sur ceux-ci.



Je n'ai jamais testé ces composants, car à l'époque où j'ai construit mes premiers modulateurs de lumière, je les trouvais sans doute assez sensibles, en regard du prix des petits composants miracles. Je ne sais donc pas si le prix à payer était oui ou non justifié par rapport au prix d'un triac plus sensible. Mais peut-être aussi qu'à l'époque, les triacs vraiment sensibles étaient peu répendus ou hors de prix. Je n'ai pas retrouvé de pub pour de tels "sensibilisateurs" dans les stocks récents des revendeurs, et je pense qu'ils n'existent plus.


Nombre de voies

Le nombre de voie correspond au nombre de bandes de fréquence traitées par le modulateur. Le modulateur le plus simple est un modèle 1 voie, qui allume une lampe aussi bien quand il reçoit des sons aigus que quand il reçoit des sons graves, sans faire de distinction (si ce n'est tout de même de s'allumer plus souvent sur les fréquences graves, qui développent en général plus d'énergie dans la bande audio). Le modulateur de lumière 3 voies permet quant à lui d'allumer des lampes différentes en fonction du contenu spectral du son capté. Plusieurs filtres sont mis en oeuvre pour séparer les aigus, les mediums et les graves, et assurer ainsi des commandes distinctes. On peut ainsi allumer une lampe rouge sur des coups de basses (fréquences graves), allumer une lampe verte pour les medium, et une lampe bleue en présence d'aigus. La complexité de réalisation d'un modulateur 3 voies est évidement plus grande que celle d'un modulateur 1 voie, mais reste cependant relative et avec un minimum de soins, un électronicien amateur peut facilement mener à terme un tel montage. Notons qu'un modulateur de lumière 3 voies passif (à transformateur, sans microphone intégré) est moins sensible qu'un modulateur de lumière 1 voie de même type, il lui faut plus de puissance sonore pour allumer les lampes. Cela s'explique par le fait que les filtres passifs apportent une atténuation non négligeable sur le signal d'entrée. Il en est de même avec les modulateurs intégrant un microphone et un amplificateur, mais cela se ressent beaucoup moins car les filtres sont de type actifs ou s'ils sont passifs, une amplification additionnelle permet de compenser l'atténuation qu'ils introduisent.


Problématique des lampes LED

Contrairement aux lampes à filament de tungstène qui se comportent comme de simples résistances, les lampes LED sont plus complexes. Les LED s'alimentent en effet en courant continu, ce qui implique l'ajout de composants électroniques si on veut les brancher sur une source de tension alternative. Et la grande majorité des régulateurs de courant utilisés dans les lampes LED n'acceptent pas de recevoir une tension découpée comme elle l'est en sortie des gradateurs/variateurs de lumière et des modulateurs de lumière. Pour pouvoir être "graduée" ou "modulée", une lampe LED doit être "dimmable" (dimmer = gradateur).

Voir tests réalisés avec quelques lampes LED sur mon modulateur de lumière 003 (fonctionnement sur secteur 230 V, 3 voies).



Exemples de réalisations

Modulateur de lumière 001 - Modèle 3 voies fonctionnant sur secteur, avec transfo d'isolation en entrée BF + exemple de voie inverse
Modulateur de lumière 002 - Modèle 1 voie fonctionnant sur secteur, avec transfo d'isolation en entrée BF
Modulateur de lumière 003 - Modèle 3 voies fonctionnant sur secteur, avec microphone intégré, tout transistors
Modulateur de lumière 004 - 3 modèles 1 voies fonctionnant sur pile, 2 avec microphone intégré, 1 pour sortie HP, tout transistors
Modulateur de lumière 005 - Modèle 1 voies fonctionnant sur secteur, entrée niveau ligne, isolation par optotriac
Modulateur de lumière 006 - Modèle 3 voies à leds fonctionnant sur 12 V, avec microphone intégré et un seul circuit intégré LM324.
Modulateur de lumière 007 - Modèle 1 voie à leds fonctionnant sans alimentation, raccord direct sur HP (5 W à 200 W).



Chenillards

Un chenillard est un appareil qui permet d'allumer plusieurs lampes les unes après les autres.




Figures lumineuses

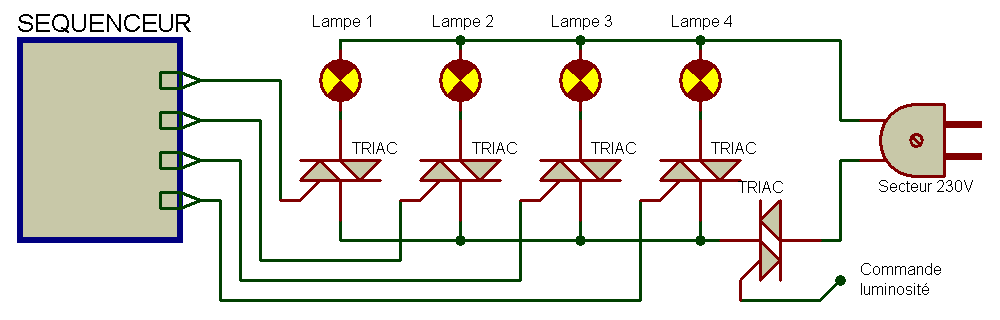

Un chenillard simple (comme le chenillard 001) ne permet qu'un simple défilement, alors qu'un chenillard sophistiqué ou programmable (comme le chenillard 003a) permet de multiples combinaisons (aller-retours, chenille, ondulation, etc).


Réglage de la vitesse

Certains chenillards sont dotés d'un réglage manuel de la vitesse de l'horloge interne, il s'agit la plupart du temps d'un potentiomètre accessible par l'utilisateur et monté en face avant de l'équipement. La vitesse peut également être contrôlée via une tension de commande continue externe, on a alors affaire à un VCO (Voltage Controlled Oscillator, oscillateur commandé en tension). La vitesse peut aussi être fonction de l'amplitude d'une ambiance sonore captée par un microphone. Dans ce cas, il s'agit d'un mécanisme qui convertit l'amplitude sonore en une tension continue proportionnelle, laquelle peut alors attaquer un VCO (exemple sur la page Oscillateur musical 001).


Exemples de réalisation

Le chenillard - Bases
Chenillard 001 - 10 voies, mode simple fonctionnant sur pile, mode manuel (appui sur un bouton poussoir) ou automatique (avec oscillateur)
Chenillard 002 - 6 voies, mode simple fonctionnant sur pile, avec fonction aller-retour
Chenillard 003a - 8 voies, plusieurs figures préprogrammées, à base de PIC 16F84A, fonctionnant sur pile, avec led.
Chenillard 003c - 8 voies, plusieurs figures préprogrammées, à base de PIC 16F628A, fonctionnant sur pile, avec led.
Chenillard 004 - 10 voies, avec fonction aller-retour
Chenillard 005 - 10 voies, fonction aller simple, allumage instantané et extinction progressive des lampes, style "queue de comète".
Chenillard 006 - 2 à 12 voies, mode simple avec maintien des dernières lampes allumées
Chenillard 006c - 10 voies, mode simple avec maintien des dernières lampes allumées, version à base de PIC 16F628A.
Chenillard 007 - 10 voies, mode simple, version secteur 230V du chenillard 001
Chenillard 008 - 4 voies, plusieurs figures préprogrammées, à base de PIC 12F675, fonctionnant sur pile, avec leds.
Chenillard 009 - 10 voies, semi-manuel, fonction "billes qui tombe", à base de PIC 16F628A, fonctionnant sur pile, avec leds.
Chenillard 010 - 10 voies, mode simple fonctionnant sur pile, avec allumage et extinction progressifs (NE555 + CD4017 + LM358)
Chenillard 011a - 10 voies, mode simple fonctionnant sur pile, avec sorties temporisées (CD4017 + CD4538)
Chenillard 011b - 10 voies, mode simple fonctionnant sur pile, avec sorties temporisées (PIC 16F628A)
Chenillard 012 - 10 voies 12V / 5A, allumage direct et extinction progressive (PIC 16F628A + MOSFET)
Chenillard 013 - 10 voies x 2, style "K2000", avec PIC 16F628A
Chenillard 014 - 16 voies ou 32 voies, avec deux CD4017 et un poil de logique additionnelle
Chenillard 015 - 32 voies, effet ligne d'eau coulante - 2 schémas proposés
Chenillard 016 - 8 voies, effet "progressif" avec LM3914 - 2 schémas proposés
Chenillard 017 - 3 voies, leds avec allumage / extinction progressifs, à base de CD4093 ou CD4011
Chenillard 018 - Programmable, 8 (ou 99) programmes de 31 (ou 63) pas, avec PIC 16F1827
Chenillard 018b - Programmable, 16 (ou 99) programmes de 31 (ou 63) pas, avec PIC 18F47K40
Chenillard 019 - 12 voies en 3 groupes de 4 lampes, avec PIC 16F628A.
Chenillard 020 - 16 voies sur secteur (ou LED), avec CD4060 et CD4514.
Chenillard 021 - 10 voies configurables, sorties sur LED et production de sons, avec PIC 16F628A.
Chenillard 022 - 4 voies sur secteur 230 V, avec NE555 et SN7490 - Garanti sans PIC et sans relais.
Chenillard 023 - 2 x 10 voies avec LED bicolores, oscillateurs à CD4093 et compteurs CD4017.
Chenillard 024 - Chenillard/séquenceur programmable (sans composant programmable), 8 sorties / 10 pas.
Chenillard 025 - 10 à 100 LED (par paquets de 10), avec seulement deux compteurs CD4017.
Chenillard 026 - 16 voies PWM avec effet queue de comète évoluée. PIC 18F45K22 et PCA9685.
Séquenceur 005 - Séquenceur 5 voies permettant l'allumage séquentiel de cinq petites ampoules basse tension (pas vraiment un chenillard car pas de répétition).



Chenillards-modulateurs

Il existe deux sortes de chenillards-modulateurs. Ceux qui de façon exclusive offrent une fonction ou une autre, c'est à dire dont les lampes sont commandées soit par un circuit modulateur de lumière, soit par un circuit chenillard tout ou rien, la commutation d'un mode à l'autre s'effectuant à l'aide d'un interrupteur. Et puis il y a ceux qui offrent les deux fonctions en même temps, c'est à dire dont les lampes s'allument les unes après les autres (fonction chenillard) mais avec une amplitude lumineuse qui dépend d'une source sonore.




Vumètres géants

En combinant un vumètre classique avec une interface de puissance, on peut piloter une rangée de lampes 230 V à partir d'un signal audio provenant d'un microphone, d'une sortie "ligne" de table de mixage ou encore d'une sortie amplifiée HP. Le type d'interface de puissance dépend du type de source sonore, sachant que dans tous les cas, une isolation galvanique totale doit être assurée entre la source audio et la partie dangereuse (230 V).

• Avec microphone : Cette solution réclame le maximum de composants, puisqu'il faut ajouter un préamplificateur pour augmenter l'amplitude des faibles signaux délivrés par le microphone. L'avantage est que ce mode de captation du son assure l'isolation électrique requise. L'inconvénient est que l'appareil est sensible à la musique... mais aussi à tous les bruits ambiants. Le réglage de sensibilité doit rester à portée de main.
• Sur sortie ligne - Cette solution est la plus pertinente. Elle ne réclame pas de préamplification, puisqu'un signal audio de niveau ligne (sortie table de mixage, par exemple) possède une amplitude normalement suffisante pour activer les points lumineux. L'avantage principal est qu'il n'y a pas besoin de retoucher sans arrêt au réglage de sensibilité. L'isolation peut être assurée de deux manières :
  . isolation par optocoupleurs ou optotriacs, entre chaque sortie du vumètre et la partie puissance 230 V
  . isolation par un unique transformateur audio, à l'entrée du module vumètre
• Sur sortie HP - Cette solution n'apporte pas beaucoup d'intérêt par rapport à la solution "sortie ligne". Il s'agit d'une "vieille" méthode qui réclame un transformateur audio dont le choix dépend de l'amplitude électrique maximale délivrée par l'amplificateur de puissance.

Vous pouvez par exemple réaliser un vumètre géant en associant le module vumètre 009 et l'interface de puissance 003c (c'est une proposition parmi d'autres).



Gradateurs de lumière

Un gradateur de lumière n'est pas forcement toujours classé dans la rubrique des jeux de lumière, il peut aussi l'être dans la catégorie des utilitaires. Ce type d'appareil permet de faire varier l'intensité lumineuse d'une lampe, le plus souvent à l'aide d'un potentiomètre. On trouve cependant des gradateurs de lumière automatisés, qui assurent des extinctions et allumages progressifs sans intervention humaine. En utilisant plusieurs gradateurs de ce type avec des ampoules de couleurs différentes et en utilisant des cycles de variation longs, on obtient des changements d'ambiance lents et très agréables.


Exemples de réalisation

Gradateur de lumière 001 - La version "basique et simple", sans correction d'hystéresis et sans filtrage, version 230 V
Gradateur de lumière 002 - La version "meilleur qualité mais plus complexe", avec correction d'hystéresis et avec filtrage
Gradateur de lumière 003 - Gradateur à allumage et à extinction automatique
Gradateur de lumière 004 - Gradateur pour tube fluorescent - Pas testé, pas d'explication, juste le schéma
Gradateur de lumière 005 - Gradateur basse tension 12V de puissance, avec commande externe 0V-5V.
Gradateur de lumière 006 - Gradateur automatique à 3 Leds (RVB) générant une lumière de couleur aléatoire.
Gradateur de lumière 007 - Gradateur "basique et simple", sans correction d'hystéresis et sans filtrage, version 24 V
Gradateur de lumière 008 - Gradateur commandé par une tension continue externe 0V à +5V, version 230 V
Gradateur de lumière 009 - Gradateur Marche / Arrêt automatique, version 230 V - En cours
Gradateur de lumière 010 - Gradateur à touche sensitive, basé sur le S576
Gradateur de lumière 011 - Gradateur manuel et automatique longue durée, à base de PIC 12F675
Gradateur de lumière 011b - Gradateur automatique longue durée (crépuscule et aube), à base de PIC 12F675
Gradateur de lumière 012 - Gradateur manuel basse tension type PWM, à base de PIC 12F675, 18F2520 ou 16F88
Gradateur de lumière 013 - Gradateur 8 voies piloté par notes MIDI, à base de PIC 18F2520
Gradateur de lumière 014 - Gradateur 8 voies piloté par DMX, à base de PIC 16F628A ou 18F2520.
Gradateur de lumière 015 - Gradateur automatique pour LED (montée et descente), vitesse ajustable, à base de PIC 12F675.
Gradateur de lumière 016 - Gradateur automatique pour LED (montée ou descente), longue durée (25 sec à 68 min), à base de PIC 16F628A.
Gradateur de lumière 017 - Gradateur automatique pour LED en mode alterné (montée ou descente progressives), à base de PIC 16F628A.
Gradateur de lumière 018 - Gradateur automatique pour rubans LED RVB, à base de PIC 16F628A.
Gradateur de lumière 019 - Projet abandonné.
Gradateur de lumière 020 - Gradateur automatique pour LED de puissance avec PIC12F1572 et driver LED. Pro
Eclairage à LED 008 - Panneau 80 LED pilotées par signal PWM, à base de PIC 16F88, alimentation 7,2 V.

Dans un autre registre, mais pas si éloigné que ça, les interrupteurs crépusculaires, ou gradateurs automatiques.

Interrupteur crépusculaire 001 - Une lampe qui s'allume à la tombée de la nuit, version basse tension avec AOP.
Interrupteur crépusculaire 002 - Une lampe qui s'allume à la tombée de la nuit, version 230V.
Interrupteur crépusculaire 003 - Une lampe qui s'allume à la tombée de la nuit, version basse tension avec transistors.
Interrupteur crépusculaire 004 - Une lampe qui s'allume à la tombée de la nuit, autre version 230V.
Veilleuse à led 001 - Allumage et extinction automatique selon lumière ambiante, alim sans transfo.

C'est vrai, ce ne sont pas des jeux de lumière. Sauf peut-être si vous vous amusez à viser leur cellule photorésistante avec un laser de poche.



Pianos (ou orgues) lumineux

Un piano (ou orgue) lumineux permet à l'aide de boutons poussoir ou de capteur piezo ou microphone, d'allumer une ou plusieurs lampes à la demande. La plupart du temps, l'allumage est immédiat et l'extinction est progressive, se faisant sur une durée réglable (de l'ordre de quelques secondes). L'effet obtenu côté lumière est similaire à celui obtenu côté son avec une note de piano, où l'on a une attaque rapide et une décroissance lente du son. Dans une certaine mesure, on peut assimiler un piano lumineux à un gradateur de lumière automatisé.


Exemples de réalisation

Piano lumineux 001 - Gradateur automatique à allumage instantané et à extinction progressive, version 12V.
Piano lumineux 002 - Gradateur automatique à allumage instantané et à extinction progressive, version 230V.
Piano lumineux 003 - Effet lumineux sur détection percussion, allumage instantané et extinction progressive, alim 15 V.

Remarque : le piano lumineux 001 m'a servi de base pour construire une petite lampe à extinction très lente (5 minute), pour ma fille qui perdait son doudou la nuit, et qui maintenant peut allumer une lampe sans se soucier de son extinction.



Stroboscopes

Un stroboscope est un appareil qui produit des flashes lumineux à intervalles réguliers et rapprochés (fréquence de quelques hertz). Il met en oeuvre un tube à éclat, qui est un tube spécial rempli d'un gaz rare (xénon) alimenté sous une tension continue élevée (environ 300 V), et dont la production de lumière est déclanchée par l'application d'une haute tension sur une électrode de commande (un tube à éclat possède trois connections). La quasi totalité des stroboscopes à tube à éclat se branche sur le secteur 230 V, car c'est la solution la plus simple pour obtenir les tensions élevées nécessaires au fonctionnement du tube. Il est cependant possible d'utiliser un tube à éclat avec une tension continue faible (12 V par exemple), en utilisant un convertisseur élevateur de tension. Il existe également des petits stroboscopes "d'appoint" alimentés sous 9 V, et utilisant une petite ampoule néon 65 V, faisant là aussi appel à un petit convertisseur élévateur de tension.


Stroboscopes à LED

L'arrivée de LED blanches et bleues à très haute luminosité permet leur utilisation dans le domaine de la stroboscopie. Ca existe déjà pour les stroboscopes grand public et pour les stroboscopes utilisés pour le réglage de l'avance à l'allumage sur les "vieilles" voitures. Avec quelques paires de LED standard haute luminosité, on peut déjà faire un stroboscope bien sympathique (voir liens ci-après). Avec l'arrivée des LED haute puissance de plusieurs watts ou dizaines de watts (par exemple 50 W), on peut aussi imaginer de sérieuses réalisations, même si ces dernières posent des contraintes assez "serrées" côté consommation et refroidissement. La principale difficulté avec les LED de grande puissance est en effet liée aux contraintes électriques et thermiques qui imposent de ne pas faire n'importe quoi. L'alimentation doit être de type à courant constant et doit supporter des variations de charge importante de façon répétée : pas de consommation quand la LED est éteinte et consommation contrôlée quand la LED est allumée, avec un minimum de temps de stabilisation et absence de fortes surtensions ou surintensités. Pour l'heure, j'ai réalisé quelques stroboscopes à LED haute luminosité mais aucun avec des LED de forte puissance.


Exemples de réalisation

Stroboscope à leds 001 - Stroboscope 2 LED, à base de LM3909
Stroboscope à leds 002 - Stroboscope 2 LED, à base de NE555 et CD4017
Stroboscope à leds 003 - Stroboscope 4 LED, à base de CD40106, CD4093 ou 74C14
Stroboscope à leds 004 - Stroboscope 20 LED, à base de CD4011
Stroboscope à leds 005 - Stroboscope 20 LED, à base de PIC 12F675
Stroboscope à leds 005b - Version double flash du stroboscope à LED 005 (20 leds), à base de PIC 12F675
Stroboscope à tube 001 - Sur secteur 230V, avec tube à éclat, base de temps interne.
Stroboscope à tube 002 - Sur secteur 230V, avec tube à éclat, synchro externe (télécommandé)
Alimentation d'un stroboscope à tube - Discussion sur l'alimentation requise par un tube à éclats



Clignotants

Comme son non l'indique, il s'agit là d'un appareil qui pourrait laisser penser qu'il ne sait pas faire grand chose, ou tout du moins que l'interêt des effets lumineux qu'il produit sont limités. C'est un peu vrai pour un clignotant utilisé seul, mais ce n'est plus vrai quand il est utilisé en groupe. Je me souviens d'ailleurs très bien que le premier clignotant secteur que j'ai réalisé pour ma sono, quand j'avais quinze ans, m'avait sacrément plus ! Avec une vitesse élevée, et malgré l'inertie importante des ampoules à filament, on arrive à obtenir un certain effet de stroboscopie.


Exemples de réalisation

Clignotant 001 - Clignotant à trois LED, alimentation par pile, montage initiatique pour débutant
Clignotant 002 - Sur secteur 230V, à triac, montage très simple
Clignotant 003 - Clignotant à LED, fréquence clignotement progressive sur quelques secondes.
Clignotant 004 - Clignotant à deux lampes (LED ou ampoules incandescence), s'allumant et s'éteignant alternativement.
Clignotant 005 - Clignotant type "flash" à une ampoule à incandescence, alim 4,5V.
Clignotant 006 - Sur secteur 230V, à triac, alimentation avec condensateur et oscillateur à NE555
Clignotant 007 - Clignotant "flash" à une LED, sur secteur 230V, sans triac, sans transistor, sans circuit intégré
Clignotant 008 - Clignotant à ampoules ou LED pour vélo (ampoules gauche et droite)
Clignotant 009 - Clignotant à ampoule pour batterie 12V, avec régulateur tension LM317K
Clignotant 010 - Clignotant secteur 230 V avec deux ampoules s'allumant et s'éteignant alternativement.
Clignotant 011 - Clignotant flash simple à LED, alim 9 V ou 12 V.
Clignotant 012 - Clignotant flash sextuple à LED, alim 9 V, avec CD40106.
Clignotant 013 - Clignotant double de type "flash", NE555 / CD4017 / CD4013 (tac tac tac tac tic tic tic tic).
Eclairage à leds 001 - LED "fixes" et clignotantes, basse consommation, à base de PIC 12F675.
Eclairage à leds 006 - LED "fixes" ou clignotantes rouges, panneau de 110 leds alimenté sur batterie 12 V.



Générateurs aléatoires

Outre les circuits dont le fonctionnement est connu à l'avance (lampes qui s'allument en présence de son, figures lumineuses d'un chenillard), on peut aussi obtenir des variations lumineuses aléatoires (ou pour être plus juste pseudo-aléatoires).


Exemples de réalisation

Oscillateur aléatoire 003 - Générateur pseudo-aléatoire son et lumière, à base de PIC 16F88 ou 16F628A
Oscillateur aléatoire 004 - Générateur aléatoire, à base de PIC 16F88 ou 18F2520



Interfaces "universelles"

Interface USB 003 - Interface de sortie 32 voies pour mon séquenceur logiciel ProgSeq.
