audio > Commutateur audio 027 - Pro
Dernière mise à jour : 20/10/2024Présentation
Ce commutateur audio stéréo 3 entrées / 1 sortie a été conçu pour des signaux issus d'une platine disque vinyle dotée de trois bras de lecture (et autant de têtes de lecture) à des fins d'écoutes comparatives.
Les entrées et sorties se font sur des connecteurs RCA phono. Bien que le circuit a été élaboré pour traiter des signaux non amplifiés (préamplificateur Phono/RIAA situé en sortie du commutateur), il peut également être utilisé avec des signaux niveau ligne (préamplificateur Phono/RIAA situés dans les platines disque, ou autres sources).
Schéma 027 (3 entrées)
La commutation des sources s'effectue avec des relais, eux-mêmes pilotés par un commutateur rotatif à 4 positions.
L'utilisation de relais électromécaniques est ici imposé pour raccourcir au maximum les liaisons audio. Le commutateur rotatif SW1 permet de sélectionner une source parmi les trois applicables aux entrées In1 à In3. La quatrième position de SW1 ne commande aucun relais et dans ce cas aucune source n'est sélectionnée. Des voyants LED indiquent l'entrée sélectionnée, les résistances série de limitation de courant de chacune d'elle est volontairement élevée. La tension d'alimentation dépend des relais choisis (5V, 12V ou 24V).
Schéma 027b (4 entrées)
Système identique, mais avec 4 entrées stéréo au lieu de 3.
Le commutateur SW1 est cette fois pleinement utilisé, il y a donc toujours au moins une voie sélectionnée.

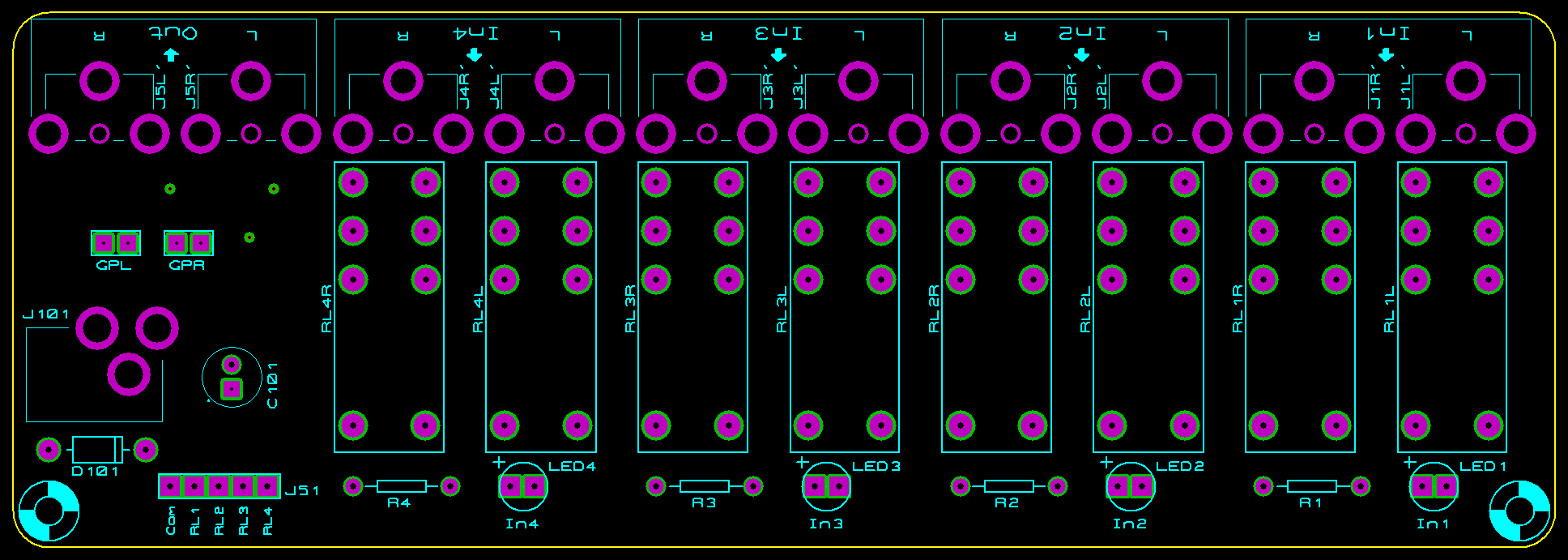

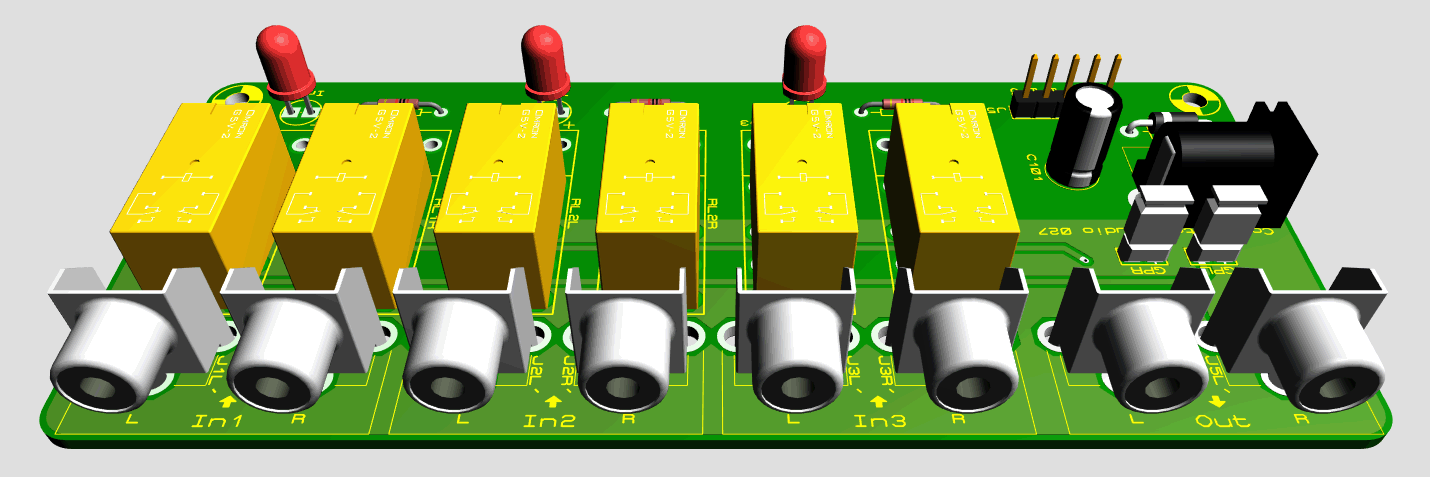

Circuits imprimés (PCB)
Réalisés en double face pour les versions à 3 entrées et 4 entrées. Connaissant la nature des signaux à commuter (faible amplitude et grande sensibilité au ronflement 50 Hz), le routage et le plan de masse ont fait l'objet d'un soin tout particulier.
Pro - PCB non disponibles en libre accès.
Historique
20/10/2024- Première mise à disposition.
