Présentation

Ce commutateur audio dispose de deux entrées audio stéréo symétriques et de 16 sorties audio stéréo symétriques sur jacks TRS. Il a été développé pour permettre des écoutes comparatives entre différentes paires d'enceintes actives, dans un auditorium.

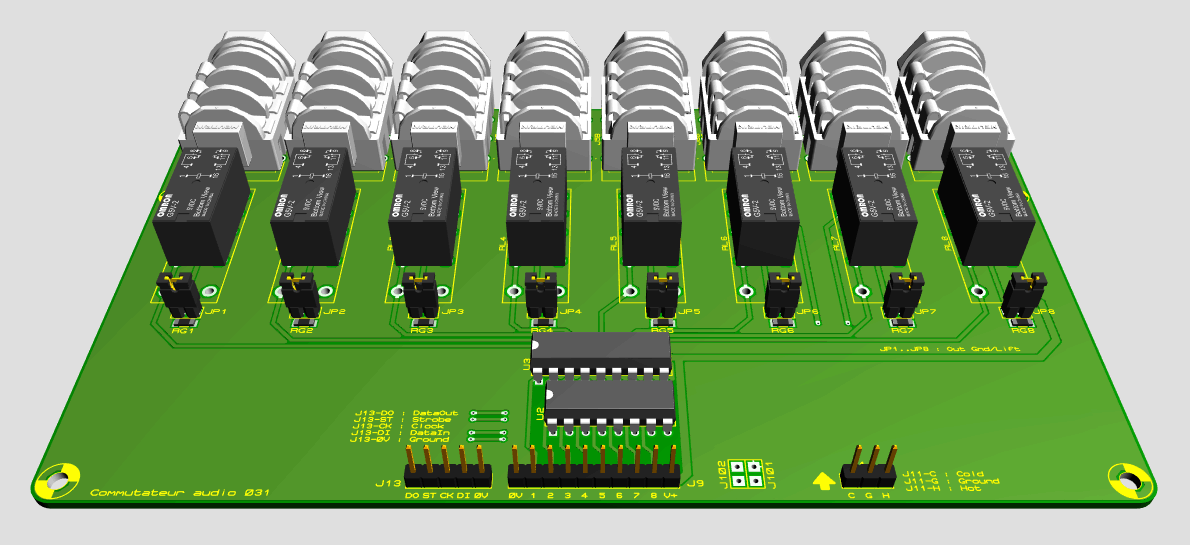

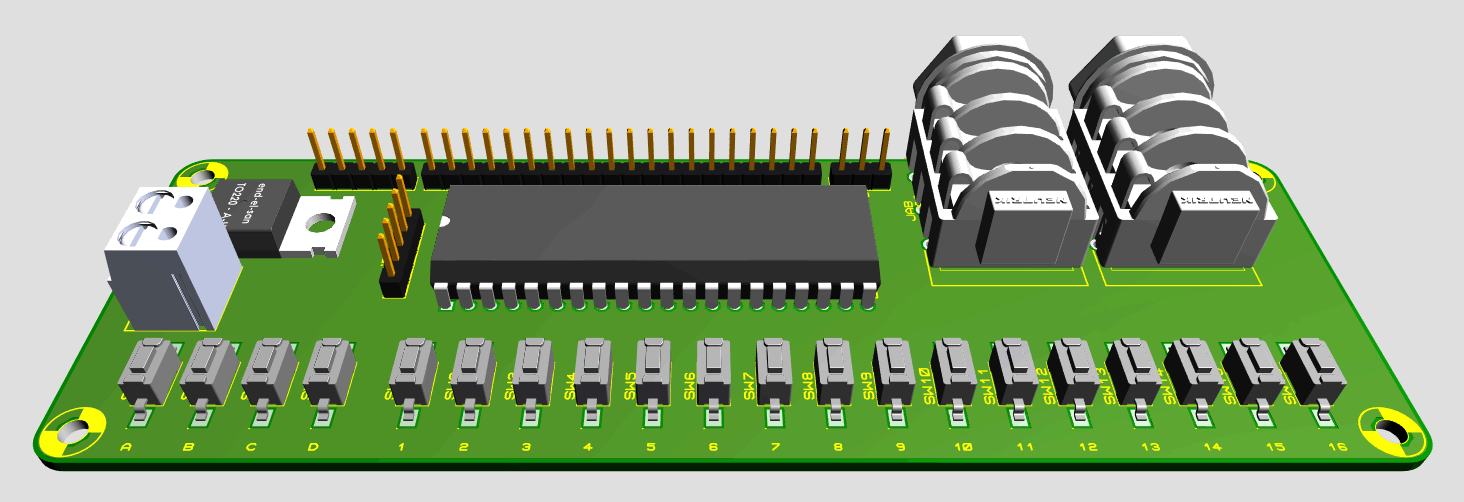

commutateur_audio_031_rly_pcb_3d_front commutateur_audio_031_cpu_pcb_3d_front

Le circuit permet une sélection de source (2 voies d'entrée stéréo) et une sélection de sortie 1 parmi 16 (16 voies stéréo). Il dispose donc de 36 jacks TRS, 4 jacks pour les entrées et 32 jacks pour les sorties. Les circuits imprimés dédiés à la commutation ont été conçus pour une installation modulaire, par groupe de 8 voies.

Remarque : le choix de connecteurs Jack TRS répond à la seule problématique d'encombrement. Le demandeur ne souhait ni connecteurs XLR (trop encombrantes) ni connecteurs Sub-D25 (imposant l'utilisation de câbles éclatés vers des XLR).



Schéma

Pro - Demande pro, schéma non diffusé en libre service.

Le circuit est construit sur la base d'un microcontrôleur embarquant un logiciel "simple" qui assure la commande individuelle d'un grand nombre de relais "signal". La commutation des voies d'entrée et de sortie est réalisée par des boutons-poussoirs pour permettre des changements rapides de voie.

La visualisation de la voie en service est assurée par de simples LED ou sur un écran LCD ou OLED.


commutateur_audio_031_oled-128x64_in1-out3 commutateur_audio_031_oled-128x64_in2-out14
Ecran OLED (avec contrôleur SSD1306) 128*64 pixels



Bruits de commutation (clics audio) ?

Bien que la sélection des voies soit réalisée par des relais, le système a été étudié pour réduire au maximum les bruits de commutation. Le circuit est en effet doté d'une fonction "silencieux" (mute) qui s'active lors d'un changement de voie, ainsi que de la circuiterie nécessaire sur toutes les sorties pour s'affranchir des plocs liés à une éventuelle composante continue présente dans les signaux d'entrée.



Système évolutif

Le circuit a été développé pour 16 sorties stéréo "directes", mais il est dores et déjà prévu pour étendre les possibilités à 64 ou même 128 sorties stéréo. Idem pour la sélection de la source audio, initialement prévue pour 2 entrées mais dores et déjà prévu pour 4 entrées (nombre d'entrées qui là aussi pourrait être étendu, mais dans ce cas le système deviendrait une véritable grille/matrice audio).

Autres options prévues (mais pas encore développées à ce jour) :
- télécommande par USB ou UART (COM)
- sélection mode sorties : exclusif (1 seule sortie à la fois) ou combiné (plusieurs sorties actives en même temps)
- coupure masse automatique sur chaque voie de sortie (actuellement, sélection manuelle via cavaliers "Ground/Lift")



Circuits imprimés (PCB)

Deux circuits réalisés en double face, un pour le système de commande (MPU) et l'autre pour chaque bloc de commutation (RLY) soit 5 PCB en tout pour un système à 16 voies stéréo. Les 8 relais de chaque carte de commutation peuvent être commandés en mode série (en cascade, daisy-chain) ou en mode parallèle, le circuit de commande offrant les deux possibilités.

PCB carte commutation

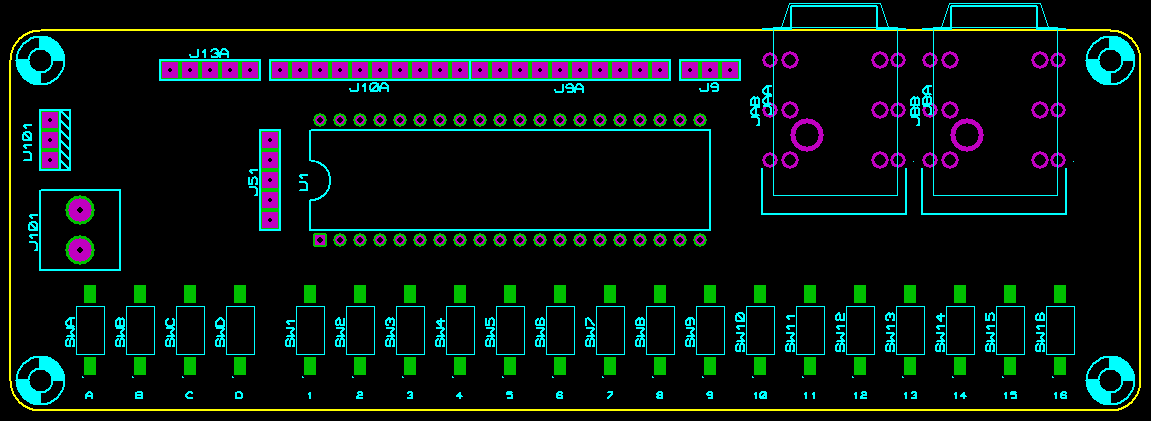

Carte de commande (MPU) équipée pour commutation 2 entrées et 16 sorties.

commutateur_audio_031_cpu_pcb_components_top

PCB - 17/05/2026

PCB carte commande

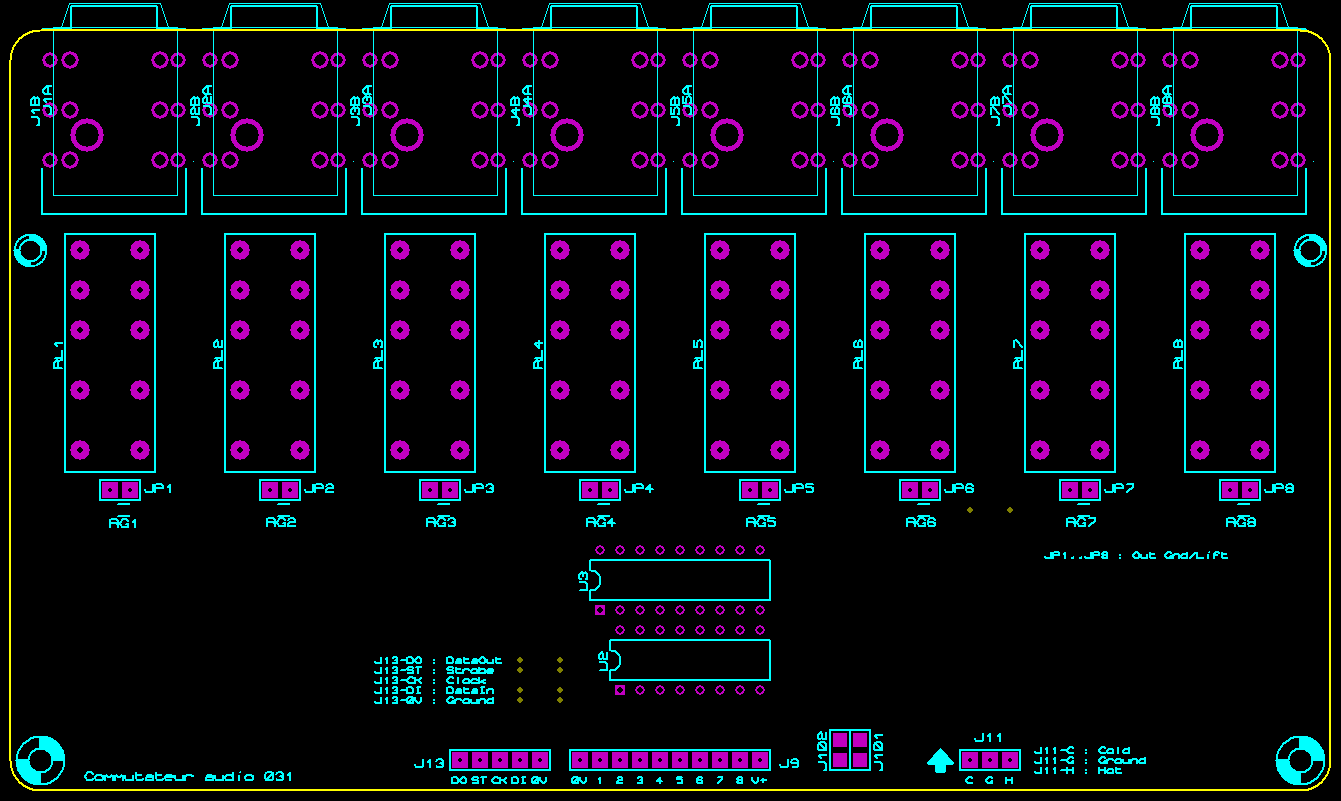

Carte de commutation (RLY) 8 voies.

commutateur_audio_031_rly_pcb_components_top

Le placement et le routage des composants ont été étudiés pour accepter différents types de relais traversants parmi les modèles et marques les plus en vogue, afin d'assurer une maintenance aisée. Les relais peuvent être des

PCB - 17/05/2026



Historique

24/05/2026
- Ajout affichage sélection entrée et sortie sur écran LCD ou OLED.

17/05/2026
- Première mise à disposition.
