Présentation

Correcteur de tonalité actif permettant d'ajouter du gain (max +12 dB) ou d'apporter une atténuation (max -12 dB) à une fréquence donnée, continuement ajustable entre 22 Hz et 450 Hz, entre 215 Hz et 4,6 kHz ou entre 1 kHz et 20 kHz.

correcteur_tonalite_007_pcb_3d_a

La largeur de bande n'est pas ajustable, c'est pourquoi ce correcteur ne peut prétendre qu'à l'appellation de semi-paramétrique.

Schéma

Pas compliqué pour un sou, et uniquement des composants classiques.

Etage d'entrée

Composé de la première moitié de l'AOP double NE5532 (U1:A), monté en suiveur de tension : entrée haute impédance (en fait fixée ici à 47 KO par la résistance R1) et sortie basse impédance, apte à attaquer dans de bonnes condition l'étage suivant. L'entrée est découplée en alternatif par le condensateur de liaison C1, qui bloque toute composante continue provenant éventuellement de la source audio.

Etage correcteur

L'étage correcteur en lui-même est centré sur la seconde moitié de l'AOP double, U1:B. Ce dernier reçoit le signal issu de l'étage d'entrée, au travers de la résistance R4, dont la valeur, associée à la valeur de la résistance R5 montée dans la boucle de contre-réaction, conduit à avoir un gain de 1 (soit 0 dB) en fonctionnement "normal" (gain = R5 / R4). En même temps, le signal provenant de la sortie de l'étage d'entrée est appliqué à une extrêmité du potentiomètre RV1 (réglage de gain à la fréquence centrale du correcteur), lequel voit son autre extrêmité reliée en sortie du second AOP. Tous les autres composants (ceux qui n'ont pas encore été cités) contribuent à la création d'un filtre dont la fréquence de "résonnance" dépend de leur valeur. Selon la position du curseur du potentiomètre RV1, l'entrée non-inverseuse du second AOP reçoit plutôt soit le signal "non traité" issus du premier AOP, soit le signal issus du second AOP. Ce curieux mélange de signaux BF sur les deux entrées inverseuse et non-inverseuse du second AOP contribue à renforcer ou à atténuer l'amplification du second étage, et ce seulement autour de la fréquence de "résonnance" du filtre. Notez que les deux potentiomètres RV2 et RV2' constituent un seul potentiomètre double, dont les deux parties doivent évoluer dans le même sens et en même temps. Quand les deux parties de RV2 sont à leur valeur ohmique minimale, la fréquence centrale est maximale, et comme on pourrait s'en douter un peu, la fréquence centrale est minimale quand les deux parties de RV2 sont à leur valeur ohmique maximale.

Choix de la plage de fréquence

Trois plages de fréquence peuvent être choisies, mais de façon fixe (vous devez choisir l'une d'entre elles), en donnant aux condensateurs C2 et C3 les valeurs qui conviennent.

Plage 22 Hz à 450 Hz : C2 = 47 nF et C3 = 22 nF
Plage 215 Hz à 4,6 kHz : C2 = 4,7 nF et C3 = 2,2 nF
Plage 1 kHz à 20 kHz : C2 = 1 nF et C3 = 470 pF

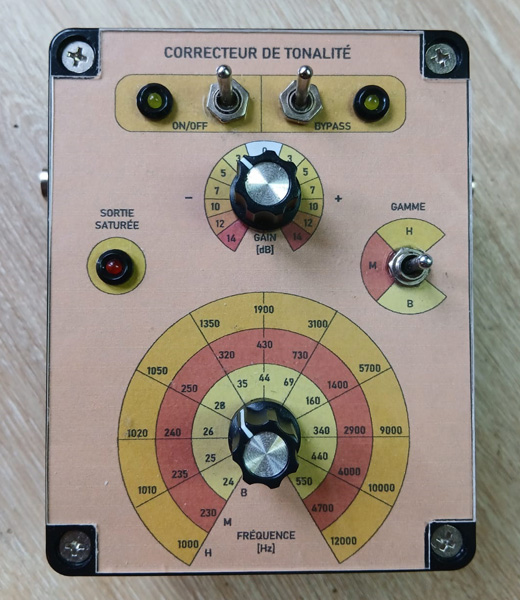

Si vous souhaitez pouvoir disposer des deux plages de fréquence à tout instant, il suffit d'ajouter un inverseur double (type DPDT) pour commuter C2 et C3 entre les deux plages de valeurs possibles. Et si vous souhaitez pouvoir disposer à tout moment des trois plages de fréquence, il vous faudra alors un commutateur à deux fois trois positions pour donner aux deux condensateurs C2 et C3 les valeurs qui conviennent parmi celles disponibles. Le schéma 007b qui suit montre comment procéder pour disposer d'une couverture "pleine bande" en trois gammes qui se recouvrent bien.

Le commutateur [K1 + K1'] peut être un modèle Lorlin ou n'importe quel autre. Il est cependant important de le monter directement sur circuit imprimé pour limiter la longueur des liaisons entre les condensateurs C2 et C3 et le reste du circuit électronique.

Réponse en fréquence

Quelques courbes qui montrent le comportement d'un filtre ou d'un correcteur (ou de tout autre équipement) sont toujours plus parlantes que des lignes de texte bien remplies. Celles qui suivent sont établies pour un fonctionnement dans la plage 215 Hz à 4,6 KHz (C2 = 4,7 nF et C3 = 2,2 nF).

correcteur_tonalite_007_courbe_001a

Potentiomètre RV1 au centre

correcteur_tonalite_007_courbe_001b

Potentiomètre RV1 côté [-], potentiomètre RV2 au centre

correcteur_tonalite_007_courbe_001c

Potentiomètre RV1 côté [+], potentiomètre RV2 au centre

correcteur_tonalite_007_courbe_001d

Potentiomètre RV1 plutôt côté [+], potentiomètre RV2 au min

Alimentation

Alimentation symétrique requise, entre +/-9 V et +/-15 V, telle que l'alimentation symétrique 001.

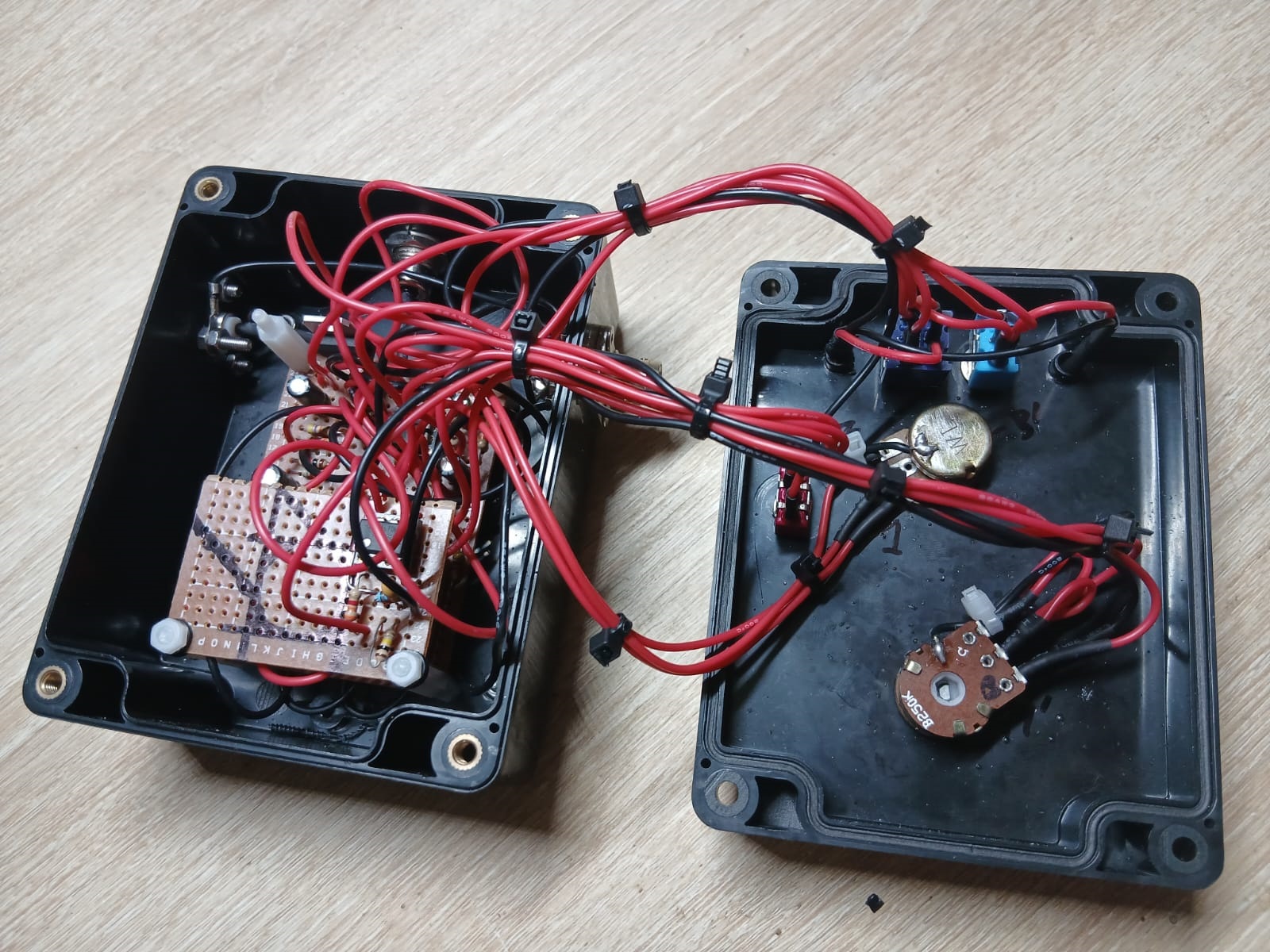

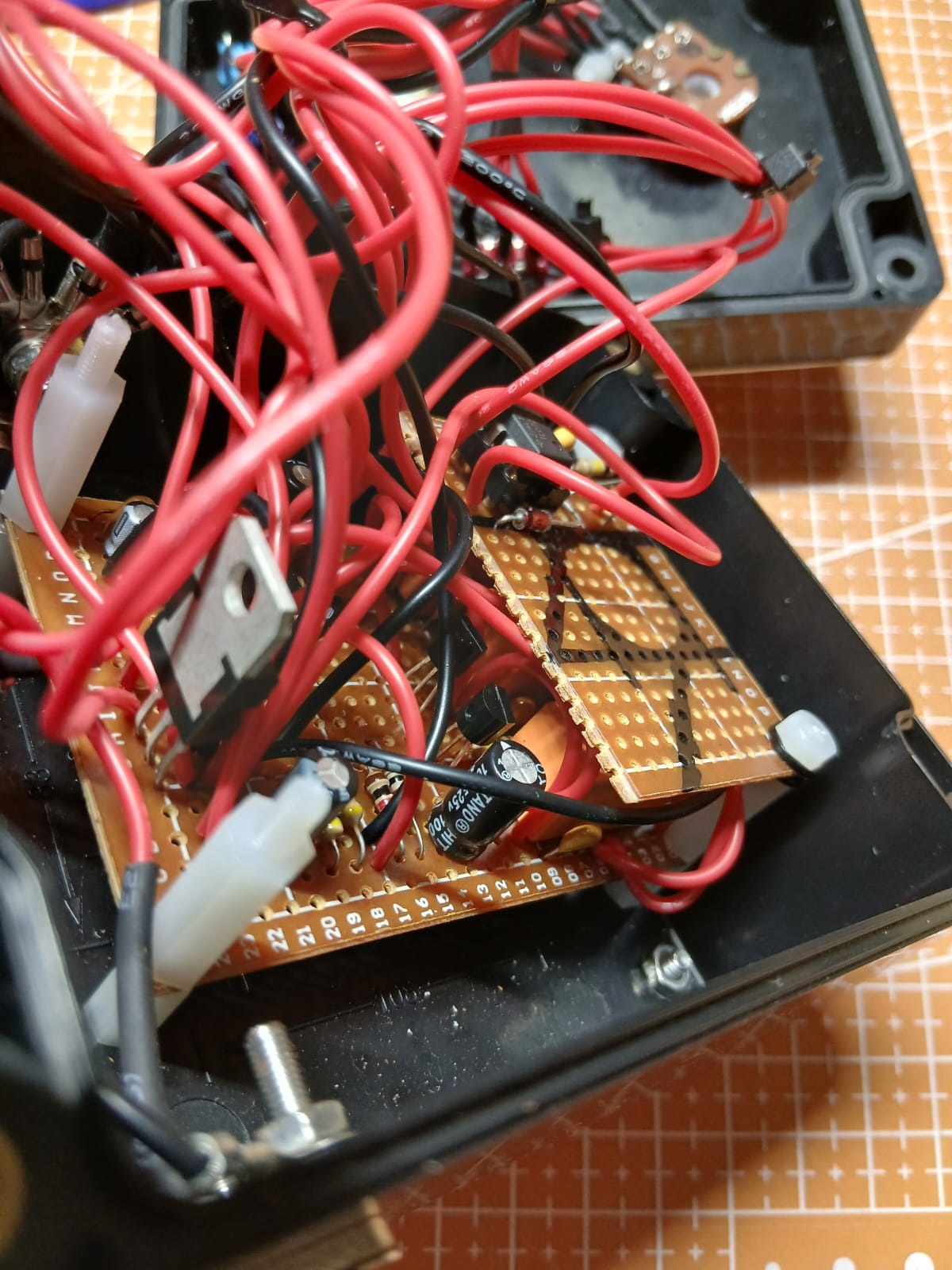

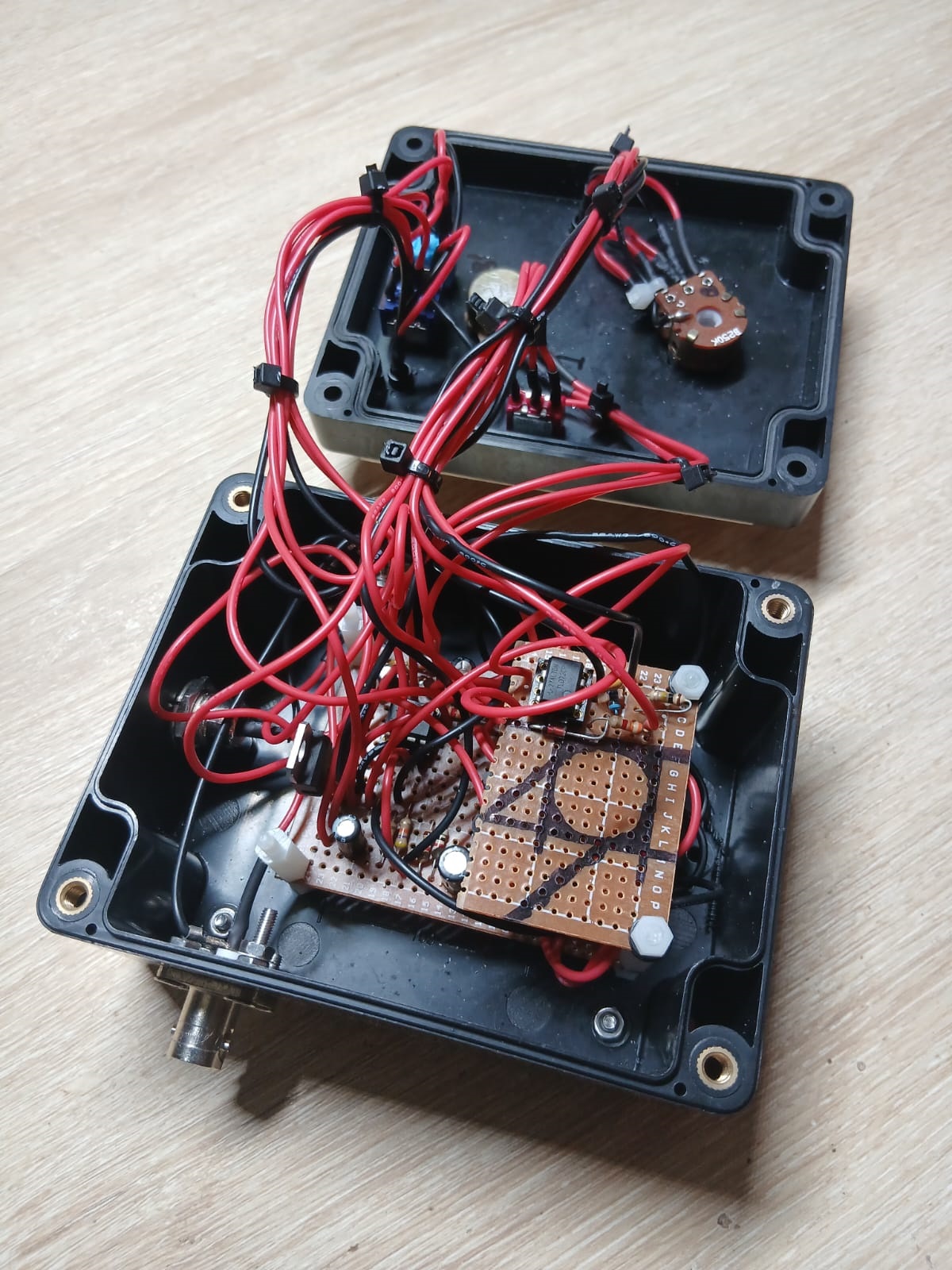

Circuit imprimé

Réalisé en simple face.

Typon aux format PDF, EPS et Bitmap 600 dpi

Historique

06/11/2011
- Indications supplémentaires permettant d'utiliser ce filtre dans le bas du spectre (ajout plage de fréquences 22 Hz à 450 Hz). Le dessin du circuit imprimé n'a pas besoin d'être retouché car la taille des condensateurs C2 et C3, même pour la gamme de fréquences la plus basse, est compatible avec l'implantation actuelle.
22/06/2009
- Première mise à disposition.
