Electronique > Réalisations > Boîte de direct 002e (active)

Dernière mise à jour : 08/03/2026

Présentation

Nouvelle boîte de directe (DI) basée sur ma boîte de direct 002, cette fois-ci avec les connecteurs jacks et XLR sur le circuit imprimé.



Cette version n'est pas plus performante que les précédentes. Elle présente une entrée asymétrique haute impédance pour instrument sur jack mono 6,35 mm et une sortie symétrique basse impédance sur XLR mâle. Elle peut fonctionner sur pile 9 V ou avec une alimentation Phantom. Cette nouvelle réalisation répond à un besoin simple : la DI 002 peut travailler avec différents AOP, mais la valeur de certaines résistances doit être adaptée en fonction de la consommation de l'AOP utilisé. Tous les circuits DI 002x réalisés jusqu'alors étaient ainsi "définis" pour travailler avec tel ou tel AOP. Ce circuit n'est donc pas une DI "définitive", mais une DI conçue uniquement pour divers tests avec divers AOP. Plus de détails dans le texte qui va suivre...

Schéma

Cette boîte de direct est basée sur l'emploi d'amplificateurs opérationnels (AOP) pour assurer une impédance d'entrée élevée tout en permettant une sortie symétrique à basse impédance.



Modifications apportées par rapport aux DI 002x "standards" précédentes :

• Une résistance R1A, R1B ou R1C peut être mise en série avec l'entrée principale afin de constituer un pont diviseur résistif avec R1. En choisissant R1A (1k), l'atténuation est quasi nulle. En choisissant R1B (1M), l'atténuation est de moitiée, soit -6 dB. En choisissant R1C (4M7), l'atténuation est d'environ 85%, soit environ -15 dB. Bien sûr, il est possible de choisir d'autres valeurs, par exemple R1C = 9M pour une atténuation de -20 dB ou encore R1C = 99M pour une atténuation de -40 dB. Voir Nota 1.
• Les deux résistances R7 et R8 peuvent prendre une valeur parmi les suivantes : 1k, 2k2, 3k3, 4k7 ou 6k8, grâce aux cavaliers JP7x et JP8x, comme le montre le schéma de câblage suivant (contrairement à ce qu'on pourrait penser, de faibles valeurs ne posent pas de problème dans l'application qui nous concerne ici, même si bien sûr les lignes point chaud et point froid sont un peu plus "court-circuitées" et en conséquence atténuent un petit peu le signal de sortie). Le plus important est toujours de conserver une bonne symétrie d'impédance pour bénéficier d'une bonne réjection des parasites par l'étage d'entrée "MIC").





Pour le reste, rien de changé. Les deux condensateurs de liaison C2 et C3 sont ici des modèles bipolaires (non polarisés) car je tenais absolument à pouvoir tester tous les AOP aussi bien avec une pile 9 V qu'avec une alimentation phantom P48.

Nota 1 - L'ajout de la fonction "atténuateur d'entrée" peut être utile dans trois situations :

• quand l'AOP sélectionné par vos soins consomme "trop" de courant sur l'alim phantom et que sa tension d'alimentation chute sous la barre de 8 V. Avec l'atténuateur, le signal de sortie présente une amplitude amoindrie, mais sans distorsion et toujours "compatible entrée MIC"
• quand le signal de sortie de la guitare est très énergique et que l'entrée MIC console sature, même avec le potentiomètre de gain au minimum (et que, toujours dans ce contexte, il n'existe pas d'atténuateur PAD à l'entrée de la console)
• quand le signal appliqué à l'entrée de la DI est de type "HP" grande amplitude (repiquage en sortie tête ampli guitare, par exemple).



Prototypes

Réalisés selon l'implantation des composants visible plus loin, à quelques détails près.

Prototypes #1 et #2

Pour guitares et basses.



Fonctionnement sur pile 9 V (ici un accu un peu trop grand) ou sur alimentation phantom 48 V :



Les "quelques détails près" que j'ai évoqués sont les suivants :

• sur le premier proto, j'avais prévu des résistances "d'alimentation phantom" (R7x et R8x) de 1k à 4k7 (4 valeurs différentes), alors que sur le circuit le plus récent, la plage s'étend de 1k à 6k8 (5 valeurs différentes). Parce que 5, c'est plus que 4.
• le support de pile 9 V utilisé ici est un modèle à fils souples et non un modèle à broches rigides. Les trous de fixation du support que j'ai installé sont très légèrement décalés par rapport au support que j'avais prévu de mettre, mais la fixation n'a posé aucun problème. Seul problème rencontré avec ce support, une pile 9 V classique rentre, mais pas ma pile rechargeable...
• Une fois n'est pas coutume, j'ai remplacé les diodes schottky BATxx par de classiques 1N4148. Il faut parfois oser.
• tiens, j'ai oublié le point de raccordement au châssis métallique, sur le PCB... pas grave, on aura droit à un fil volant.

Deuxième prototype, identique au premier que j'ai offert à un élève :




Résultats sonores : j'ai comparé cette DI avec une DI du commerce dont je tairai la marque, la différence de qualité est flagrante (en faveur de la mienne) ! Un minimum d'honnêteté m'impose de préciser toutefois que la DI du commerce en question est un modèle passif premier prix... Pour tout dire, la qualité sonore de cette DI 002e est comparable à celle des DI actives de la série 002x présentées auparavant, et à d'autres DI actives du commerce. Peut-être parce qu'il s'agit du même circuit de base ? Je m'inspire à le penser (j'assume la formule).

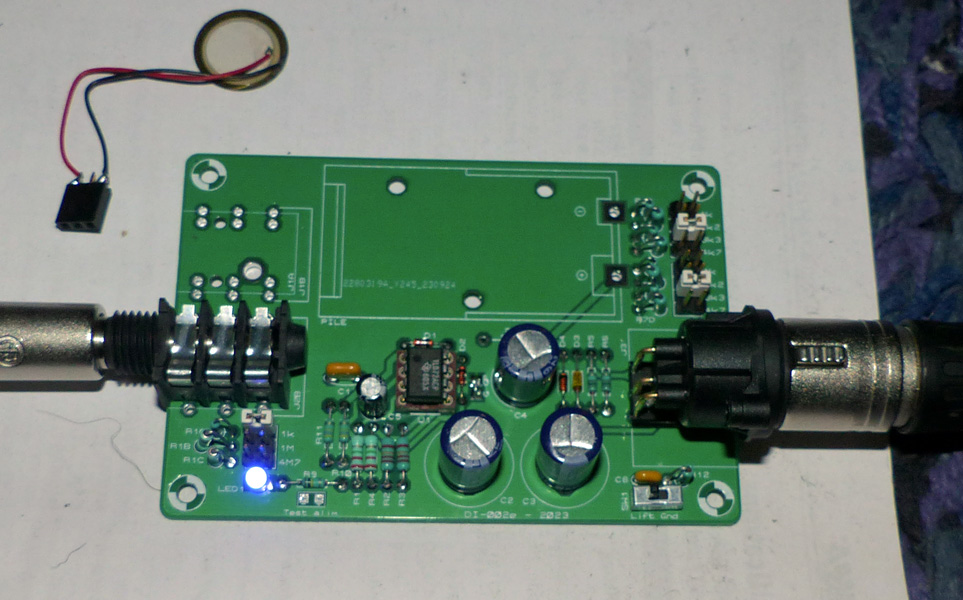

Prototype #3

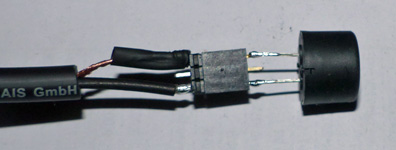

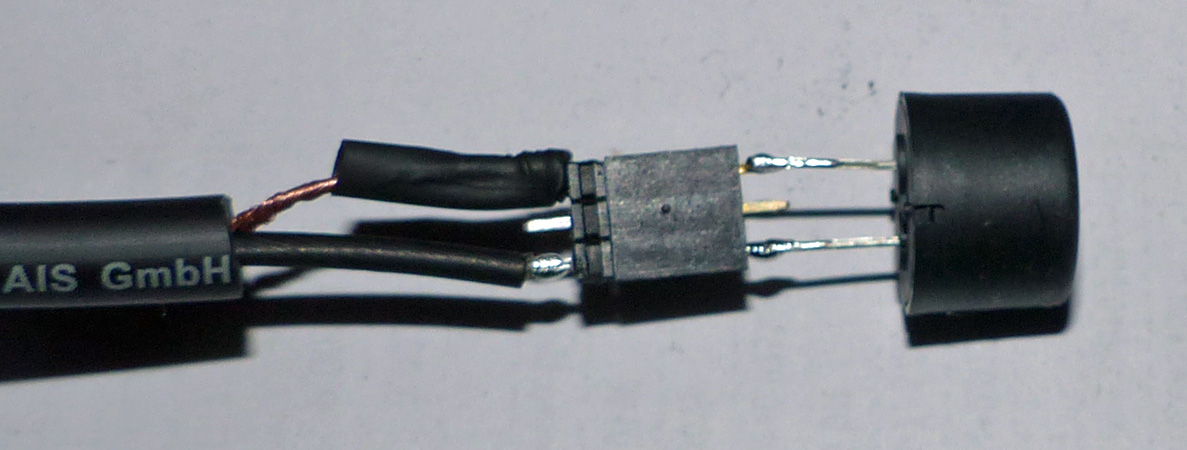

Spécialement adaptée aux transducteurs piezo (testé avec trois modèles de disques piezo, deux nus et un emballé).

Pour cette version, la valeur donnée à R1 et R4 n'est pas de 1M mais de 2M2, ce qui réhausse l'impédance d'entrée (au détriment d'un bruit de fond qui remonte un peu). La résistance R1A vaut toujours 1k (atténuation d'entrée négligeable), tandis que la résistance R1B vaut désormais 2M2 (atténuation 6 dB) et que la résistance R1C vaut désormais 4M7 (atténuation d'environ 12 dB). Le support de pile n'a pas été mis en place et lalimentation fantôme de 48 V (P48) est requise. Le second jack "thru/link" a été jugé inutile ici. Pour le reste, tout fonctionne à l'identique : choix possible de l'AOP (monté sur un support) et des résistances R7/R8 pour récupération alim fantôme.



Circuit imprimé (PCB)

Circuit réalisé en double face.




Tant qu'à refaire le circuit imprimé, j'en ai profité pour installer un support de pile rectangulaire 9V et pour laisser un peu plus de place aux condensateurs chimiques non polarisés de sortie. Oui oui, il y a tout de même le signe + sur le PCB, c'est fait pour choquer les lecteurs (*).

(*) Après tout, les condensateurs non polarisés que j'ai utilisés ont bien une broche plus longue que l'autre...



Historique

03/08/2026
- Ajout photos prototype n°3, spécialement dédié aux transducteurs de type piezo.

02/02/2025
- Ajout photos prototype n°2 (identique au premier).

08/10/2023
- Ajout photos prototype n°1.

24/09/2023
- Première mise à disposition.
