Autres boîtes de direct, deux passives et deux actives, toutes conçues sur demande avec des dimensions imposées.
Boîtes de directe passives 005a et 005b
Quatre variantes ont été développées :
- Schéma 005a : DI passive mono (avec sortie Link/Thru)- Schéma 005b : DI passive stéréo (sans sortie Link/Thru)
- Schéma 005c : DI active mono (avec sortie Link/Thru)
- Schéma 005d : DI active stéréo (sans sortie Link/Thru)
Les

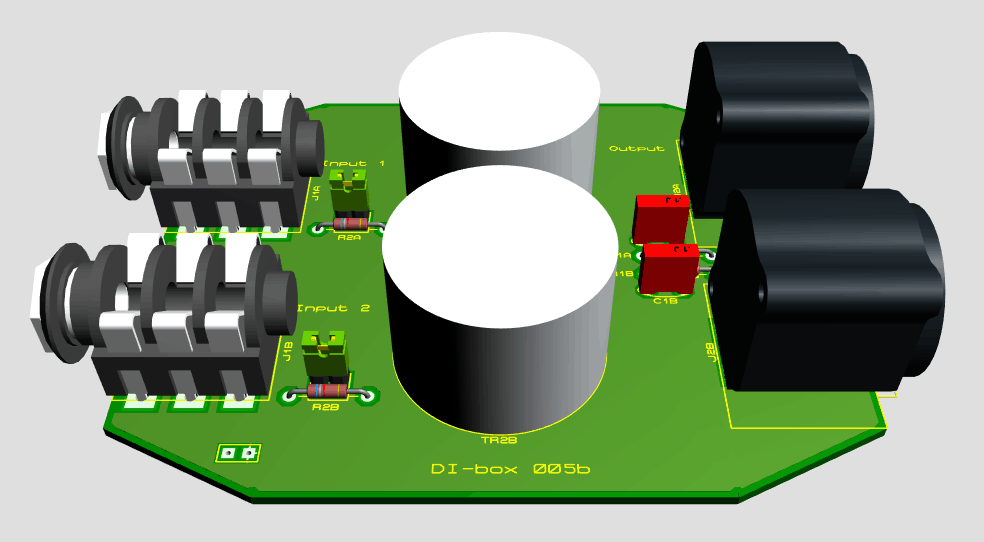

deux circuits électroniques de la boîte de direct passive stéréo 005b

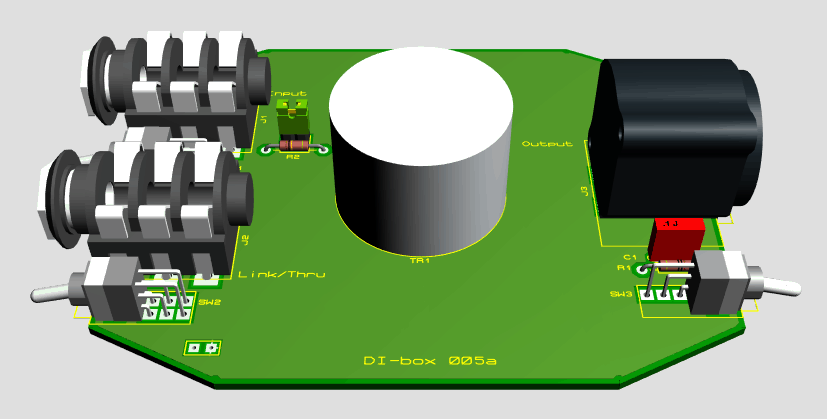

sont identiques à celui de la boîte de direct passive mono 005a.
Les
deux circuits électroniques de la boîte de direct active stéréo 005d
sont identiques à celui de la boîte de direct active mono 005c.
Les quatre variantes répondent au cahier des charges suivant :
- entrée
asymétrique haute impédance pour instrument (guitare,
par exemple) sur jack mono
6,35 mm
- une sortie Link/Thru asymétrique sur jack mono 6,35 mm pour les DI mono
- une sortie symétrique basse impédance sur
XLR-3 mâle
- un interrupteur Ground/Lift
- les versions passives utilisent des transformateurs audio de haute qualité
Avertissement
Pro - Ces réalisations ont été développées en collaboration avec un professionnel de l'audio (hors UE) et ont fait l'objet d'un dépôt de paternité. Ni les schémas ni l'implantation des composants ne sont disponibles sur ce site.
Schémas 005 (a, b, c et d)
Pro - Schémas non publiés.
Circuits imprimés (PCB)
Pro - Détails des implantations non publiés.
Historique
21/09/2025
-
Première mise à disposition.
