Présentation

Ce générateur a été conçu pour mon système de télécommande 012 par ondes sonores. Il permet de délivrer un signal audio sinusoïdal de fréquence très stable et de forte puissance (plusieurs dizaines de watts), entre 500 Hz et 1 kHz.

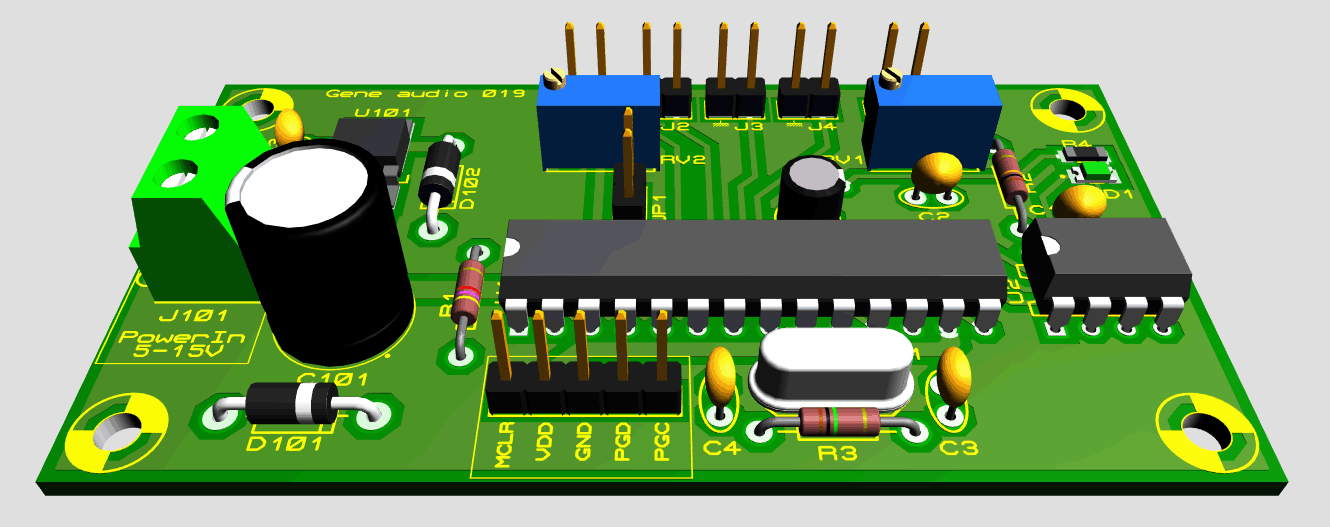

gene_audio_019_pcb_3d_front  gene_audio_019_graphe_002a

Il est basé sur un générateur numérique à synthèse directe fait maison, basé sur un dsPIC de la famille Microchip.

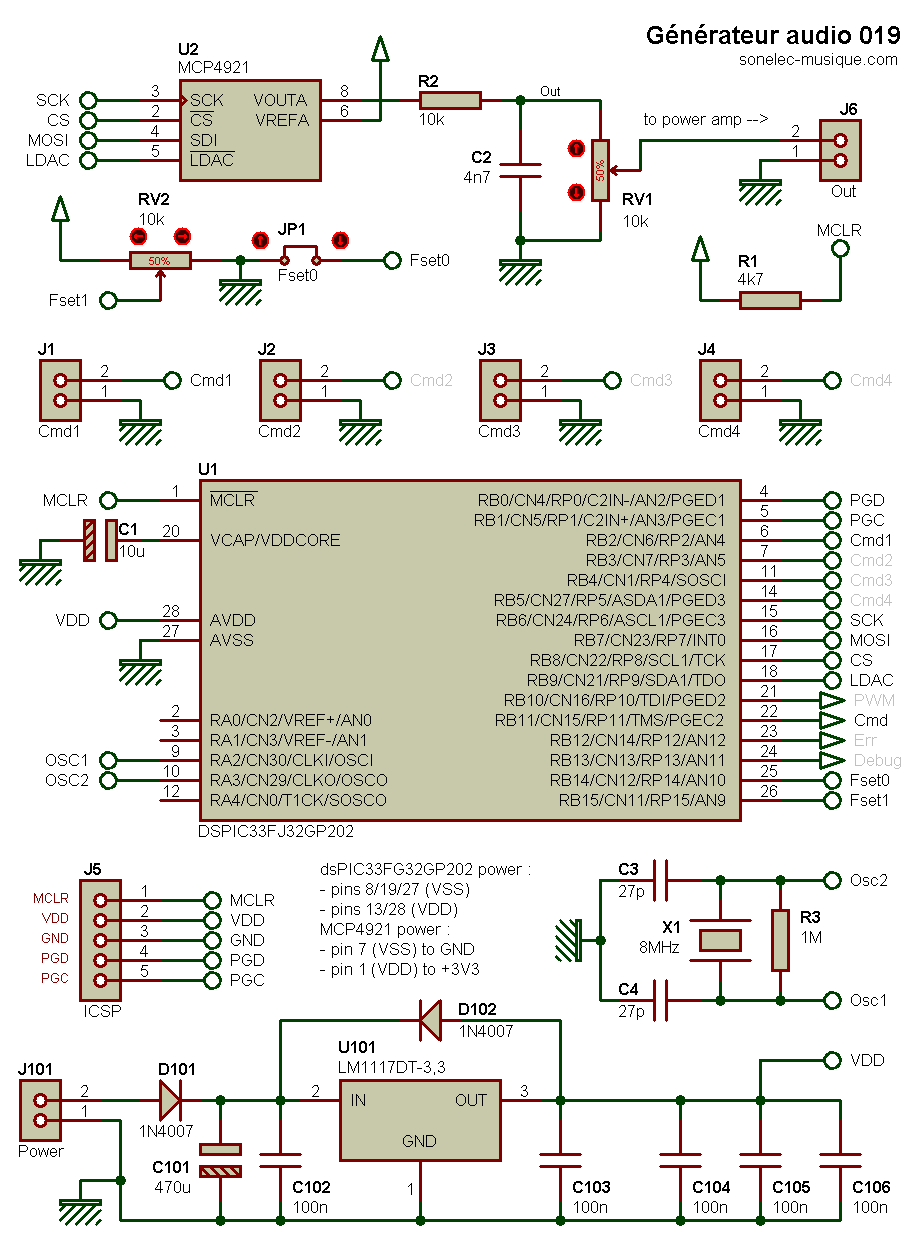

Schéma

Pro - Au schéma qui suit, il ne manque que l'amplificateur de puissance.


gene_audio_019


L'alimentation s'effectue par batterie de 12 V.


Principe de fonctionnement

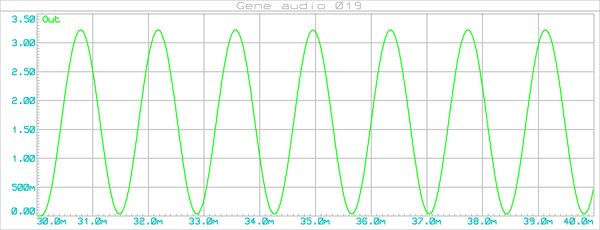

Le générateur audio 019 s'appuie sur le principe de la synthèse numérique de signal (DDS, Direct Digital Synthesis) pour créer le signal audio. La forme d'onde du signal de sortie est uniquement sinusoïdale et prend forme à partir d'un tableau de valeurs stockées dans le microcontrôleur PIC. La valeur numérique de chaque échantillon est transmise à un convertisseur N/A (CNA, DAC) externe de type MCP4921 par le biais d'un bus SPI, à la vitesse de 30 kHz. Les valeurs numériques sont restituées sous forme analogique sur la sortie Vout du CNA. L'amplitude du signal analogique dépend de la tension de référence appliquée sur l'entrée VREF du CNA, ici j'ai choisi d'utiliser la pleine valeur de la tension d'alimentation (3V3). Avant de parvenir à l'amplificateur audio de puissance, le signal ainsi constitué est sommairement filtré par un réseau RC, la petite distorsion résiduelle (< 1%) n'a ici aucune importance.


gene_audio_019_graphe_001a

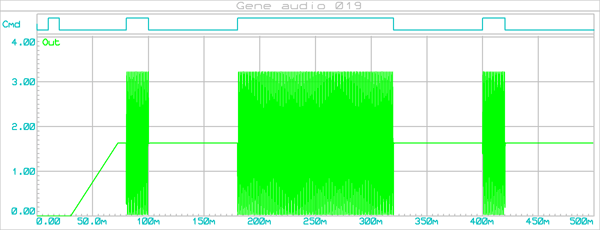

A l'origine, une seule commande "On/Off" est demandée, pour une opération des plus simples, puisqu'il suffit d'émettre ou non le signal : récepteur ON si réception de signal, récepteur OFF en absence de réception. Dans ce mode "simplifié", le signal émis doit durer au moins 100 ms pour être pris en compte par le récepteur.

gene_audio_019_graphe_002a

Mais j'ai tout de même prévu un découpage possible des signaux émis quand le signal de commande est maintenu, avec bien entendu une durée de salve suffisante pour une reconnaissance correcte des signaux reçus.

gene_audio_019_graphe_002b


Cette façon de faire (optionnelle et non soumise dans le cahier des charges) offre plusieurs avantages :


Configuration du mode de fonctionnement

Le mode de fonctionnement du générateur est déterminé par l'état logique des entrées Cmd1, Cmd3 et Cmd4.


gene_audio_019_graphe_002da
Son continu (persistant) et aucun bip de présence

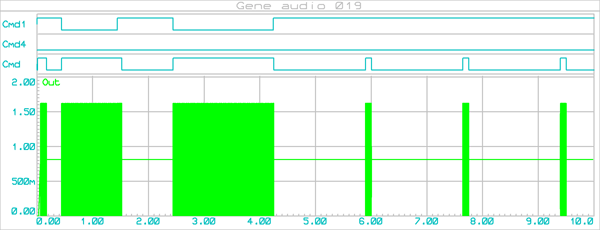

gene_audio_019_graphe_002db
Son continu (persistant) et bips de présence

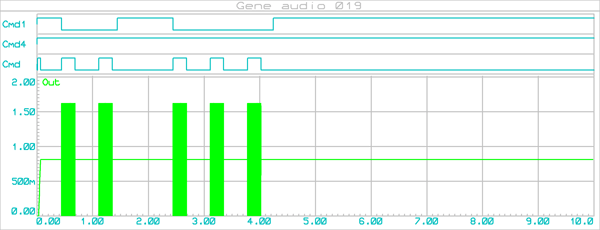

gene_audio_019_graphe_002dc
Son entrecoupé (salves) et aucun bip de présence

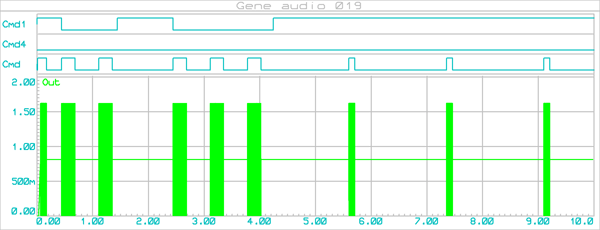

gene_audio_019_graphe_002dd
Son entrecoupé (salves) et bips de présence



Logiciel du PIC

Pro - Logiciel non disponible en libre service.

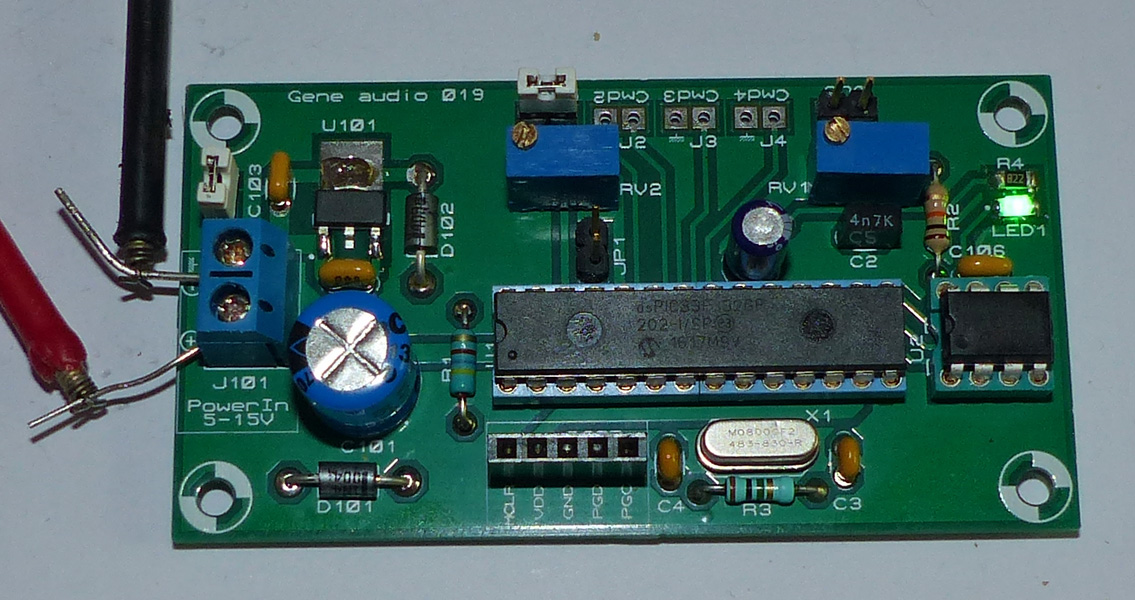

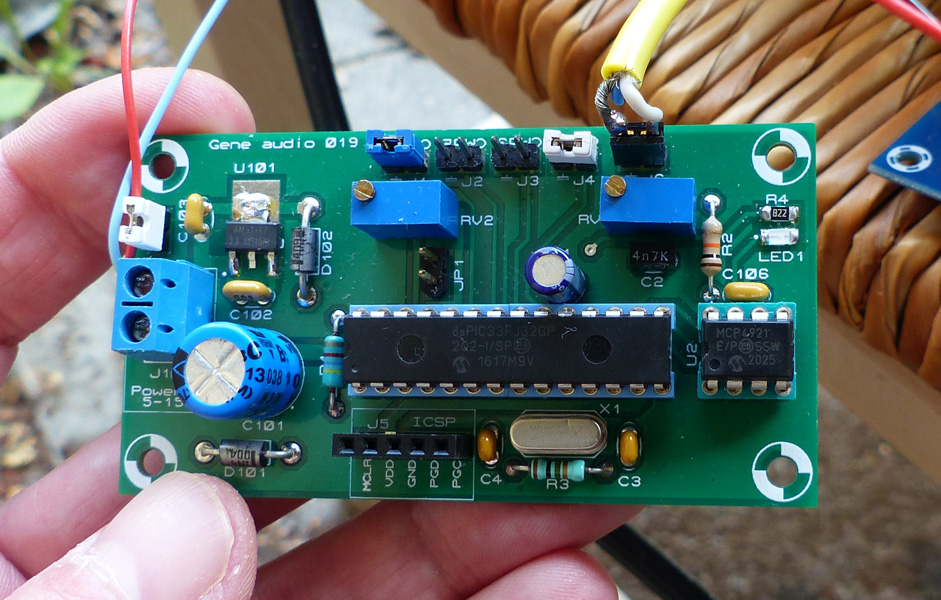

Prototype

Réalisé selon le dessin de circuit imprimé (PCB) visible plus loin.



gene_audio_019_proto_rm_001a gene_audio_019_proto_rm_001d

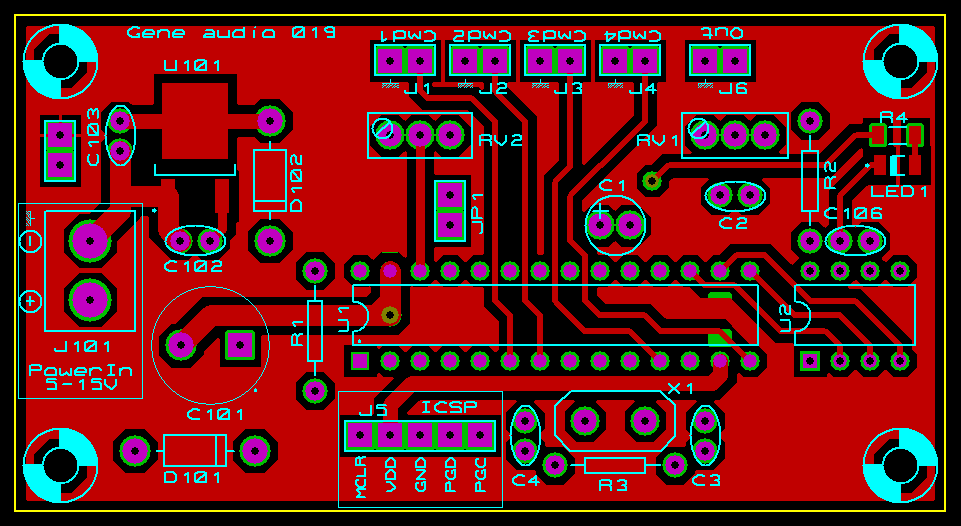

Circuit imprimé

Réalisé en double face.

gene_audio_019_pcb_components_top



Historique

30/07/2023
- Ajout du descriptif des différents modes de fonctionnement.
- Ajout photo prototype.

18/06/2023
- Conception du circuit imprimé (PCB).
- Ajout potentiomètre de réglage du niveau de sortie (pour raccord à un module ampli dépourvu d'un réglage de niveau d'entrée).
- Ajout de connecteurs d'entrée pour commandes futures (Cmd2 à Cmd4).
- Désormais, réglage continu de la fréquence par potentiomètre entre 200 Hz et 2 kHz, avec verrouillage pour contrer les dérives.
- Suppression de composants devenus inutiles.

21/05/2023
- Première mise à disposition.
