Générateur impulsions 002b
Dernière mise à jour : 01/04/2012Présentation
Ce générateur, alimenté sous 12 V et basé sur l'emploi de deux NE555, produit des signaux électriques dont la périodicité et la durée sont toutes deux ajustables d'une fraction de seconde à plusieurs secondes. La sortie se fait sur un relais 12 V de puissance. Il peut servir à plusieurs choses, comme :- Klaxon intermittent sur voiture ou sur moto, fonction alarme ou avertisseur d'approche (attention, la loi ne permet pas tout)
- Cadenceur d'essui-glace
- Agaceur pour ceux que vous n'aimez pas.

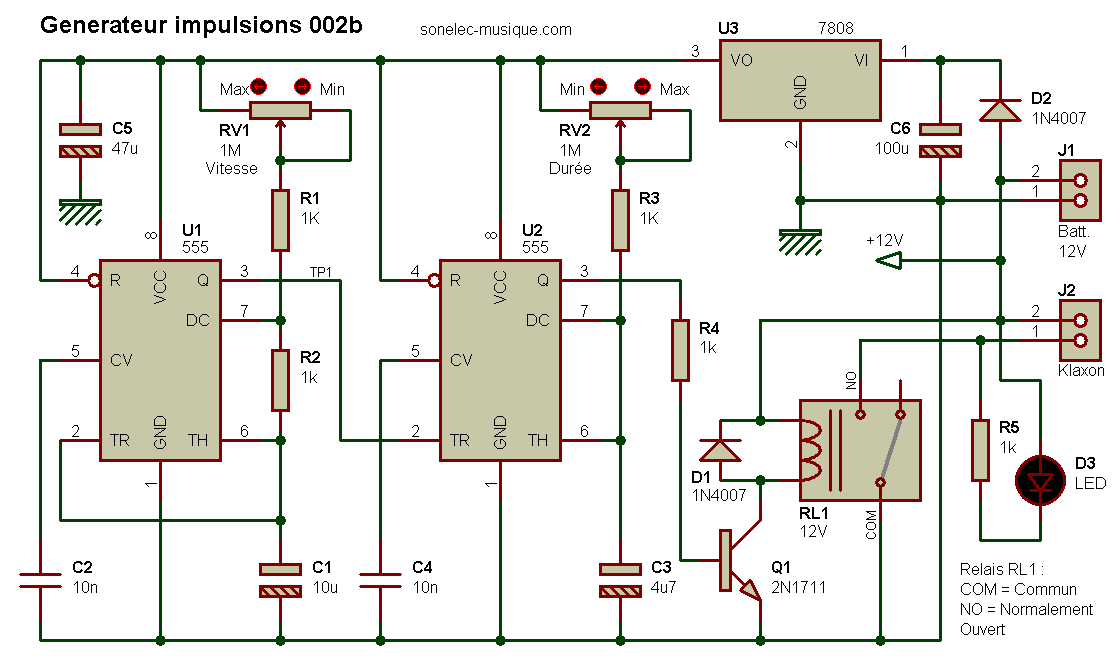

Schéma
Uniquement des composants faciles à trouver et bon marché.
Générateur d'impulsions
Comme vous le savez peut-être déjà, je suis un peu réticent à appeler "impulsion" un évenement qui peut durer plusieurs secondes. Pas grave, passons. Deux circuits intégrés de type NE555 sont utilisés. Le premier (U1) est câblé en oscillateur astable, et le second (U2) est câblé en monostable. Le premier pilote le premier ou, si vous préférez, le second est déclanché par le premier. La vitesse de répétition des impulsions est déterminée par la fréquence de l'oscillateur construit autour de U1, qui dépend directement de la valeur des composants RV1, R1, R2 et C1. La durée de chaque impulsion est définie par le monostable construit autour de U2, et en particulier par les composants RV2, R3 et C3. Plus ces composants ont une valeur élevée et plus le temps est long, autant pour celui qui sépare deux impulsions que pour celui de l'impulsion. Si les durées qu'on peut obtenir avec les valeurs de composants proposés ne vous conviennent pas, les premiers composants à modifier sont C1 (pour la fréquence de récurrence) et C3 (pour la durée). Les condensateurs C2 et C4 ne sont pas absolument indispensables mais plus que conseillés pour assurer une bonne stabilité à l'ensemble.Sortie de commande
On a le choix de piloter un appareil quelconque alimenté sous une tension de 12 V, car la sortie se fait via un relais dont la puissance sera adaptée à l'usage désiré. Si vous voulez employer un petit relais (contacts 1 A ou 2 A par exemple avec bobine ne consommant pas plus de 100 mA), vous pouvez vous passer du transistor Q1 et relier le relais directement entre la sortie du deuxième NE555 (U2) et la masse. N'oubliez pas la diode de "roue libre" en parallèle sur le relais, cathode de la diode sur la sortie du NE555 et anode à la masse. Le relais préconisé ici est un modèle spécial pour voiture, capable de commuter un courant de 40 A.
Ce type de relais, qu'on trouve à moins de 2 euros, est de type costaud mais sa bobine fait environ 100 ohms, ce qui sous 12 V conduit à une consommation dont l'ordre de grandeur est de 100 mA. C'est pourquoi j'ai préféré ajouter un transistor en tampon, même si le NE555 est censé pouvoir faire comme un grand (pas la version CMOS). La LED D3 associée à sa résistance de limitation de courant R5 permet de visualiser les périodes durant lesquelles le relais RL1 est activée.
Alimentation
A l'origine, ce circuit a été conçu pour être alimenté avec une batterie 12 V de voiture ou moto. Pour éviter de griller les NE555 en cas de pointes de tension fréquentes, un régulateur de tension de type LM7808 abaisse la tension issue de la batterie à une valeur de 8 V pour alimenter ces circuits intégrés. La diode D2 assure une protection en cas d'inversion accidentelle de polarité et assure avec le condensateur C6, un filtrage suffisant. Le relais 12 V est quant à lui relié directement sur l'arrivée 12 V et donc avant abaissement de la tension d'alimentation.Circuit imprimé
Non réalisé.Historique
01/04/2012- Première mise à disposition.
