Présentation
Un truc (presque totalement) inutile, qui allume sa bouche et ses yeux
selon les sons ambiants captés par un petit microphone electret
installé sur le pont de diodes moulé qui sert de socle.
Un petit (pré)ampli BF à base de TL081, un petit transistor 2N2222, des LED
bien sûr, et le tour est joué !
Schéma
Montage terminé et fonctionnel depuis... le 17/04/2005 (
discussion accident HP sur Audiofanzine).
Le coeur du montage est un AOP (
amplificateur opérationnel) qui monté en amplificateur de tension permet d'augmenter l'amplitude des signaux captés par le
microphone electret
M1. Le micro étant ici de type electret 2 fils, son alimentation se
fait sur sa broche de sortie - cette alimentation n'ira pas plus
loin grâce au condensateur de liaison C2 qui lui bloquea le passage.
Pour garantir la bonne stabilité de
l'ensemble, un réseau RC de découplage d'alimentation est prévu pour le
microphone (R1+C1). La tension d'alimentation du microphone, ainsi
stabilisée/filtrée est appliquée au microphone via la résistance R2.
Les signaux audio issus du microphone sont acheminés à l'amplificateur
U1/TL081 via C2 (qui ne laisse passer que les signaux altrernatifs),
amplificateur qui travaille sous une tension unique de 9 V. La broche
non-inverseuse d'AOP est pour cette raison portée à un potentiel égal à
la
moitié de la tension d'alimentation grâce au pont diviseur R5/R6. Cette
demi-tension (+4,5 V pour une alimentation générale de +9 V) est
assimilée à une masse virtuelle. La valeur du facteur d'amplification
(du gain en tension) de l'amplificateur est déterminé par le rapport
R4/R3 et vaut 100
(+40 dB en tension) car R4 divisé par R3 = 100. Au repos, sans source
audio, la sortie de l'AOP
délivre une tension de +4,5 V (valeur de la masse virtuelle). Quand une
source sonore (acoustique) est captée par le microphone, ce dernier
délivre un signal électrique dont l'amplitude varie de quelques mV à
quelques centaines de mV. Une fois amplifié (et donc en sortie de
l'AOP) ce signal électrique
"ondule" autour de la valeur 4,5 V et entre les valeurs extrêmes des
lignes d'alimentation (en fait l'AOP possède ce qu'on appelle une
tension de déchet, la valeur minimale qu'il peut sortir est un peu
supérieure à 0 V et la valeur maximale qu'il peut délivrer est un peu
inférieure à +9 V). En série avec la sortie de l'AOP, on trouve la
diode D1 couplée au condensateur C3, qui permet de mémoriser un
court instant les pics sonores, et de faire en sorte que les LED
s'allument un
minimum de temps pour rendre l'effet plus attrayant. Si vous trouvez
que le "temps de relâchement" est trop long, vous pouvez donner à C3
une valeur plus faible (par exemple 470 nF ou 220 nF) ou ajouter une
résistance de valeur comprise entre 100 kO et 470 kO en parallèle sur
C3. La diode D1' est facultative, sa présence ou non dépend du type des
LED utilisées pour les yeux (D2 et D3). J'ai pour ma part utilisé des
vieilles LED rouges et ai eu besoin de cette diode additionnelle.
L'inconvénient est qu'elle provoque une diminution supplémentaire de la
tension de sortie qu'on applique sur les LED. Mais sur mon prototype,
pas de soucis, toutes les LED s'allument comme il le faut. Les deux
petites LED rondes pour les yeux s'allument quand on parle doucement,
et les quatre rectangulaires pour la bouche s'allument quand on parle
fort. La valeur des résistances R7 et R8 dépendra des LED choisies
(voir page
Alimentation d'une LED pour plus de détails).

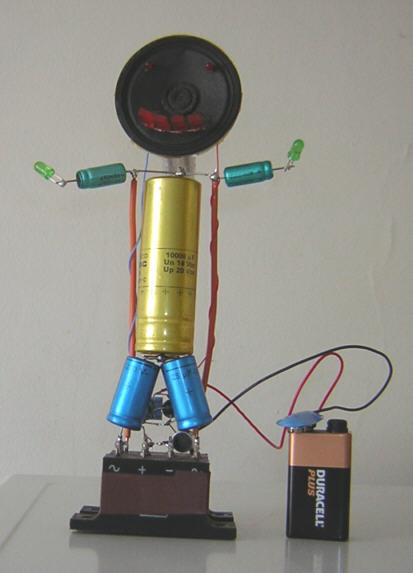

Prototype
Câblage des composants réalisé en l'air (sans circuit imprimé).
Les
composants du circuit amplificateur audio et de commande des LED sont
regroupés en bas du personnage, sur le gros pont de diodes moulé qui ne
sert ici que de socle. Le corps et les jambes sont composés de gros
condensateurs chimiques usés jusqu'à la moelle et complètement "secs".
La tête (le haut-parleur) est maintenu par des fils rigides (monobrin
de gros diamètre). Avez-vous remarqué qu'il suffit de légèrement
pencher la tête pour donner un petit air triste ? Les LED qui font
office de "mains" ne s'allument pas en fonction du son - je sais, c'est
triste mais c'est comme ça. En revanche ces LED émettent un puissant
faisceau LASER qui atomise l'utilisateur s'il crie trop fort pendant
trop longtemps (avec sécurité enfants pour limiter les risques
d'accident).
