Présentation

Cet instrument de musique d'un genre particulier est une nouvelle version du système instrumental de rotation sonore 001



rotation-sonore_002_v1-1_pcb_3d_front  rotation-sonore_002_v1-1_pcb_3d_rear  rotation-sonore_002_v1-1_pcb_3d_bottom



Comme son prédécesseur, celui-ci délivre des sons percussifs à l'aide de bobines soumises à une intensité de courant élevée (intensité désormais limitée à 4 A, au lieu de 10 A à 15 A précédement), sous une tension de 24 V. Ces bobines associées à des aimants mettent en mouvement un circuit mécanique rotatif dont le but est de produire des sons répétitifs à vitesse fixe ou variable. Des commutateurs optiques permettent un asservissement de l'ensemble, en modifiant si nécessaire la durée des impulsions délivrées aux bobines.

Une nouvelle version avec accéléromètre qui a vu le jour après celle-ci est présentée à la page rotation sonore 003.


Avertissement

Ce projet réalisé sur demande a fait l'objet d'un dépôt de brevet par le demandeur. Pour cette raison, je ne peux développer ici dans le détail ni le mode de fonctionnement ni le "rendu sonore" de l'appareil.


Schéma

Là encore, le choix des composants de puissance a demandé du travail, d'une part pour la question de robustesse (fiabilité), mais aussi à cause de la pénurie de composants électroniques.


rotation-sonore-002_v1-1_schematic
Schéma volontairement embrouillé


Principe général

Pro - Fonctionnement non décrit.


Communication avec ordinateur

Les paramètres de configuration principaux du système peuvent être ajustés par l'utilisateur en utilisant une liaison série COM/USB et un émulateur de terminal (celui que j'utilise est mon outil freeware ComTools).


rotation-sonore_002_v1-1_comm_001a


L'énergie envoyée dans les bobines, exprimée en Coulombs, est périodiquement mesurée pour un contrôle précis à 1 mC près.



Prototypes

Deux prototypes réalisés.



Prototype V1.0

rotation-sonore-002_v1-1_proto_rm_001a  rotation-sonore-002_v1-1_proto_rm_001b  rotation-sonore-002_v1-1_proto_rm_001c

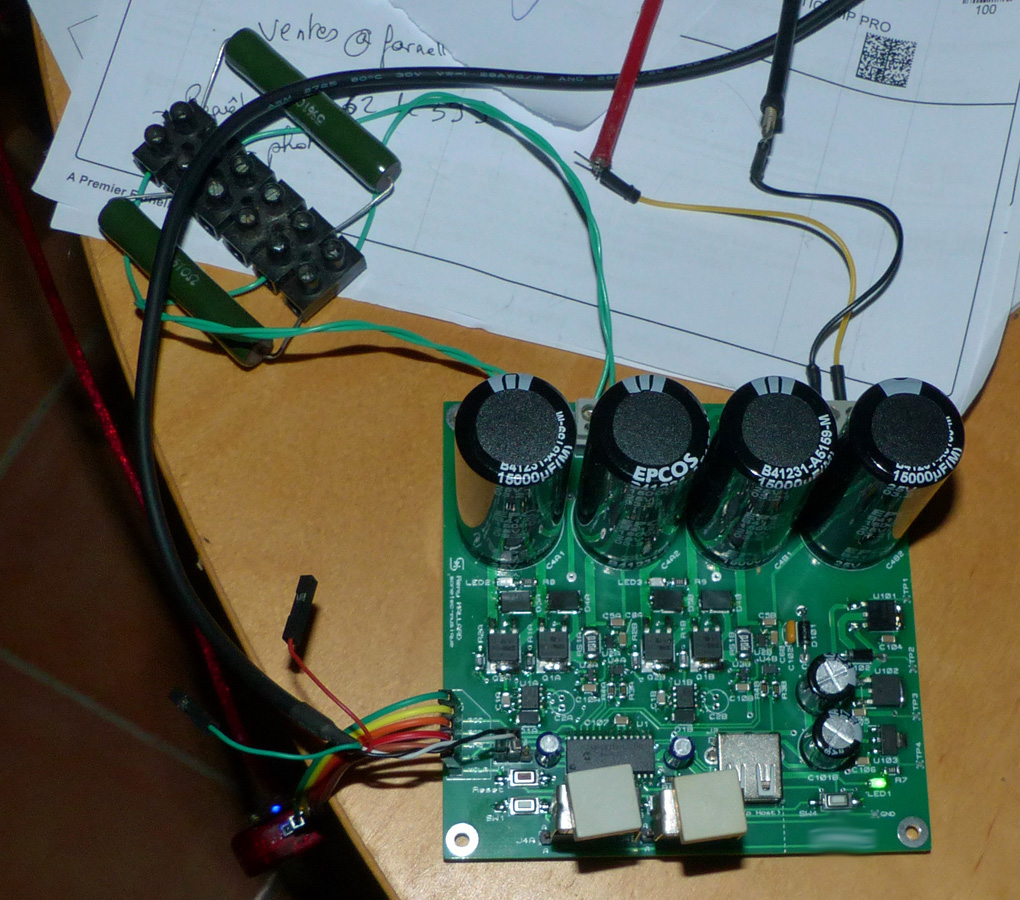

Prototype V1.1


rotation-sonore-002_v1-1_proto_rm_002a  rotation-sonore-002_v1-1_proto_rm_002b



Circuit imprimé (PCB)

Réalisé en double face (les illustrations ci-après se réfèrent à la version V1.1 qui est la plus récente).


rotation-sonore_002_v1-1_pcb_components_top-resist

rotation-sonore_002_v1-1_pcb_components_bottom-resist


La majorité des composants sont de type CMS.


Logiciel du PIC

Pro - Logiciel non disponible en libre service.


Historique

17/07/2022
- Ajout photos deuxième prototype (V1.1).

22/06/2022
- Nouvelle version V1.1.
- Désormais, la mise sous tension générale s'effectue en deux étapes, une première avec limitation de courant, une seconde sans limitation. La présence des gros condensateurs de filtrage (60000 uF) posait en effet problème quand le système était alimenté par batterie Ni-Mh ou Li-Ion (usage nomade), à cause de l'appel de courant initial trop élevé (cela ne posait pas de problème avec de grosses batteries au plomb).

04/06/2022
- Première mise à disposition.
