Dernière mise à jour : 28/12/2025Présentation
Cette télécommande a été dévelopée pour piloter des magnétos vidéo virtuels (players) Dalet par le biais d'une liaison Ethernet.
Elle est constituée de deux cartes (PCB), une pour la partie contrôle (CPU) et l'autre pour l'interface utilisateur (UI, boutons et voyants). Deux versions de logiciel ont été développées pour la carte CPU, une pour un système de commande doté de 15+1 boutons, l'autre pour un système de commande doté de 10+2 boutons.
Schéma
Le schéma repose sur un PIC 32MZ2048EFG100 associé à un circuit d'interface Ethernet.Pro - Schéma non diffusé en libre service.
Spécifications générales

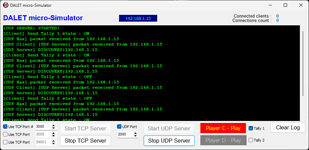

L'interface Ethernet est utilisée :- pour piloter les lecteurs vidéos virtuels de Dalet (Playout)
- pour récupérer des informations d'état (Tally)

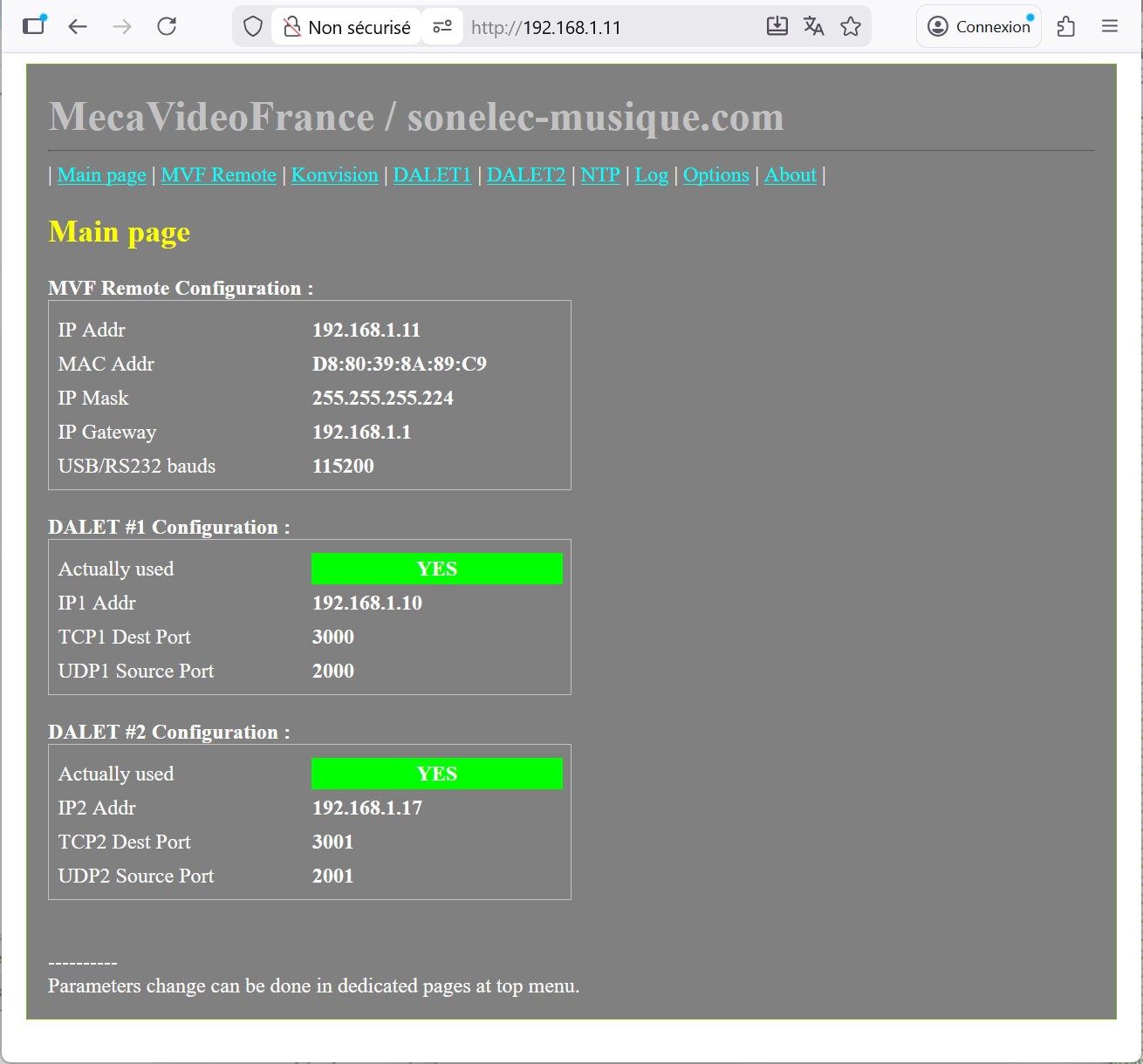

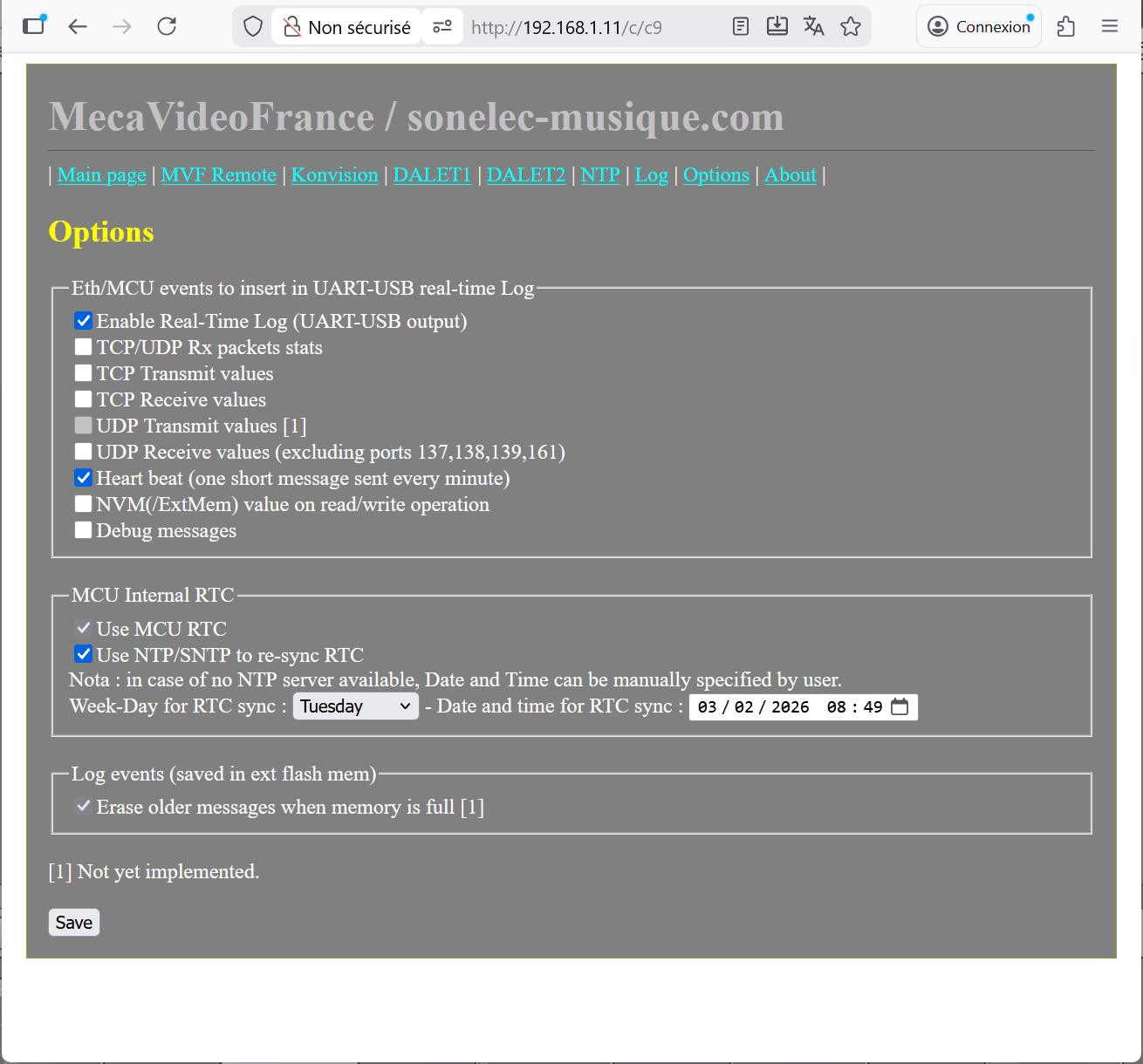

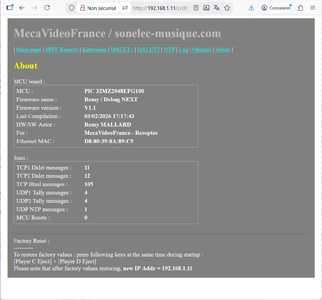

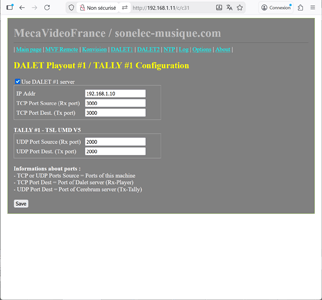

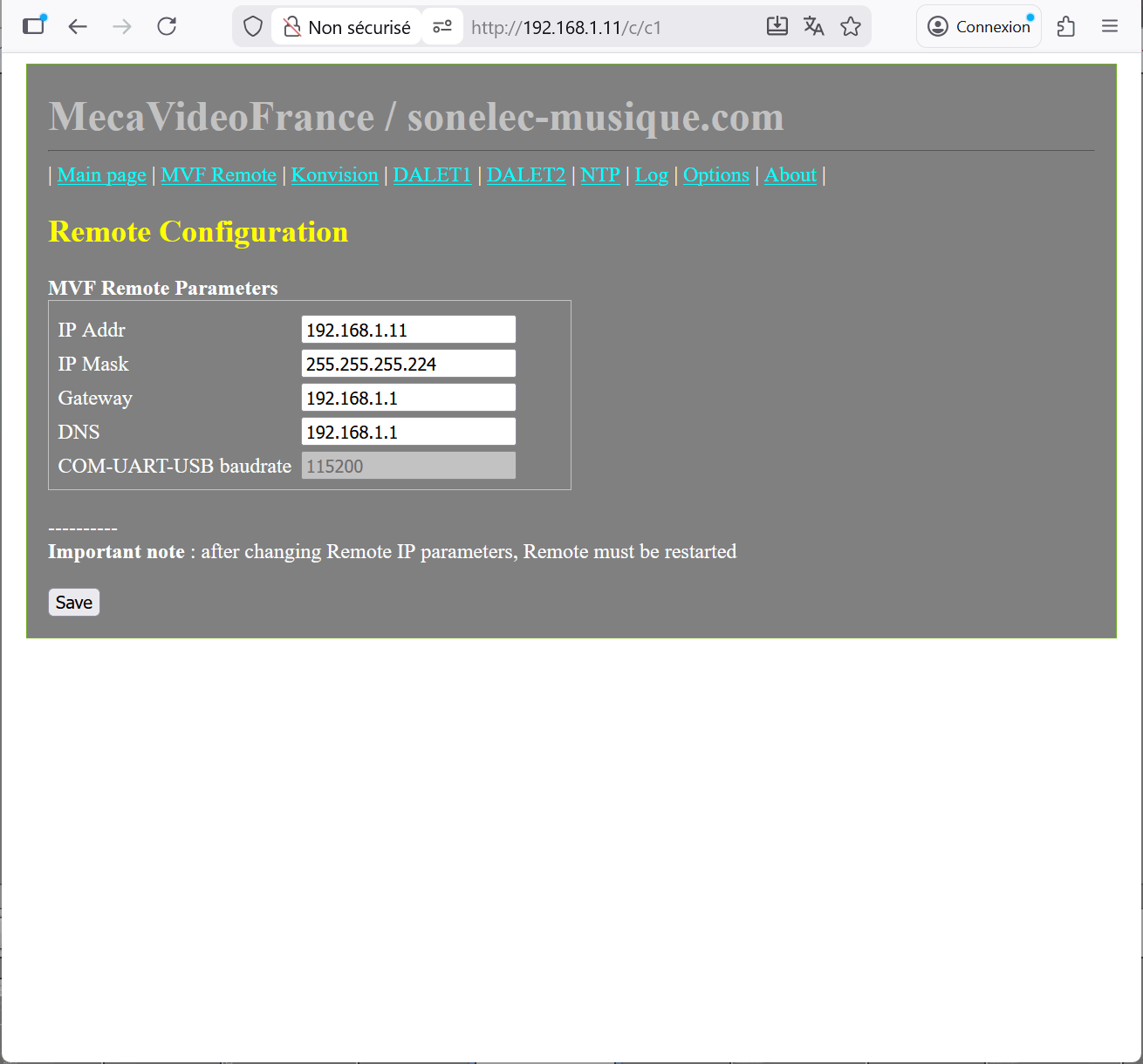

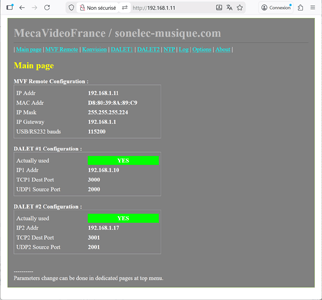

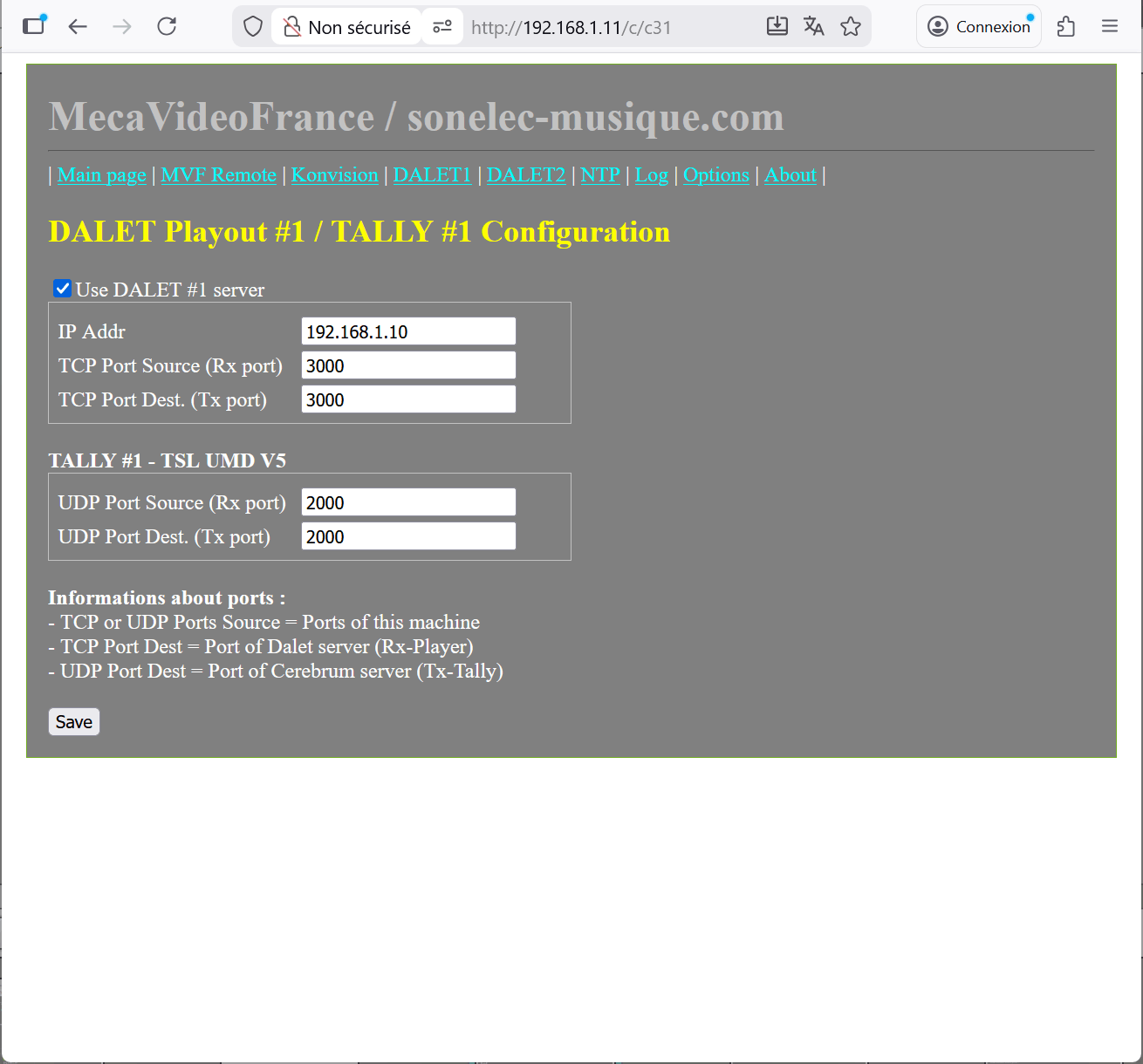

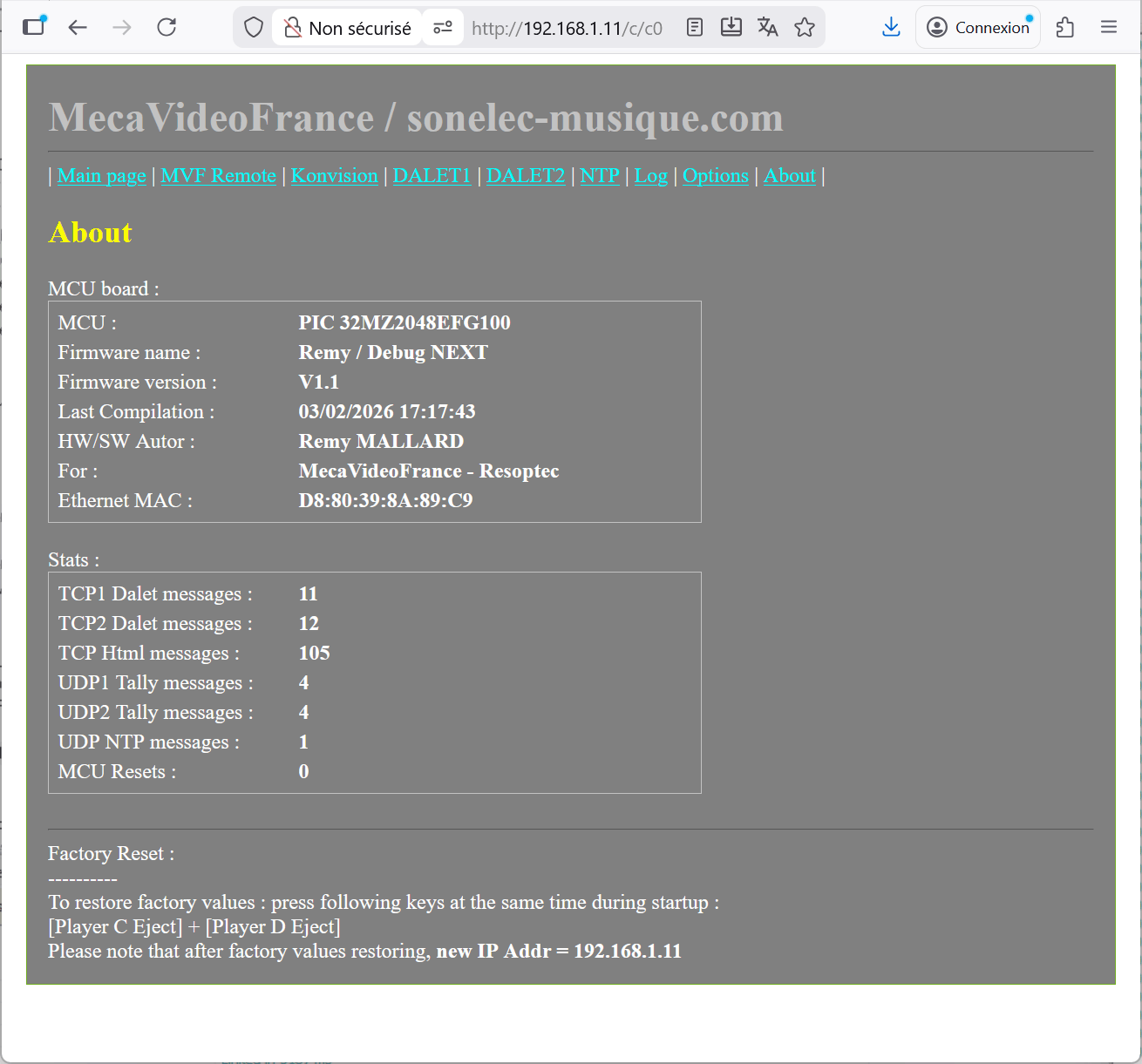

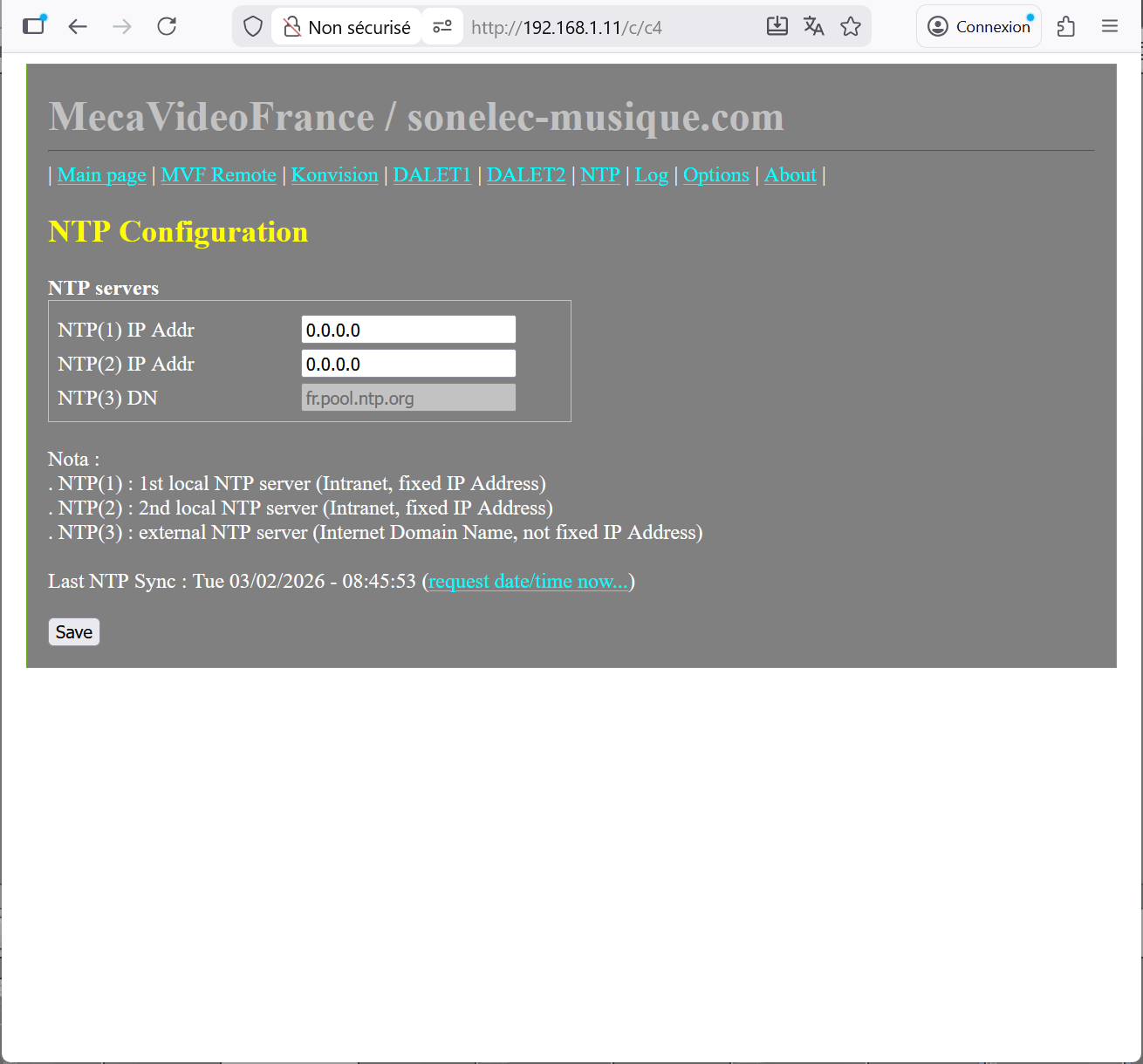

- pour configurer la télécommande (adresse IP, port UDP, etc) via une interface web
Une interface USB additionnelle est utilisée pour les logs temps réel (suivi des actions et débogage).
Une interface GPIO additionnelle est utilisée pour le raccord de boutons (télécommandes) et voyants (télésignalisation)
Deux interfaces SPI additionnelles sont prévues pour des besoins futurs
Une interface UART additionnelle est prévue pour des besoins futurs (télécommande "anciens" matériels RS232/RS422/RS485)
A venir :

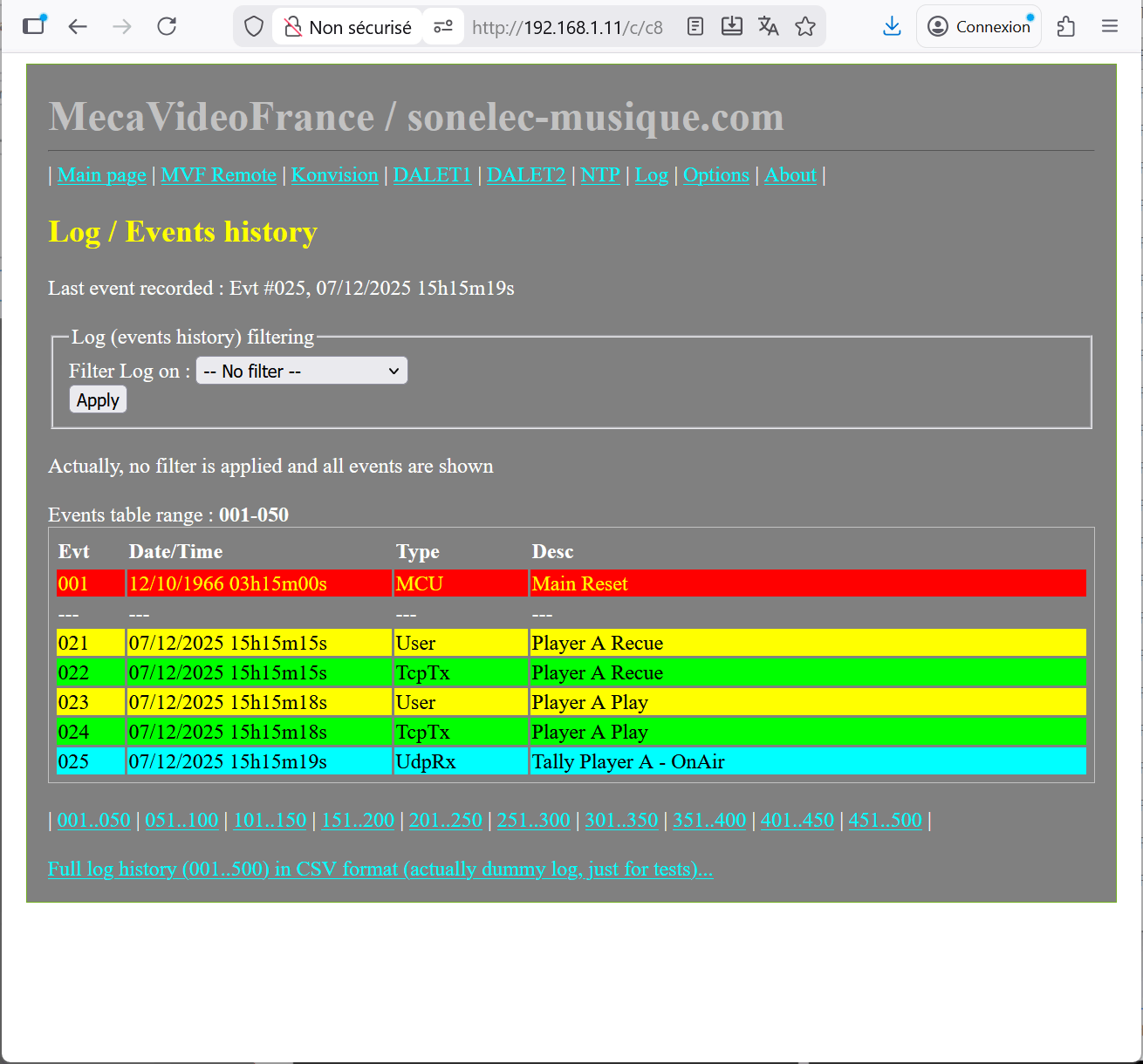

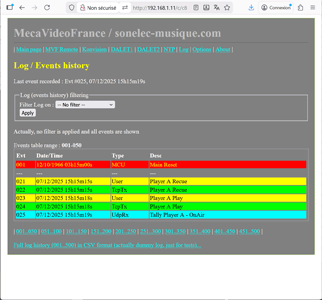

- suivi (log) interne des actions utilisateur et des messages Ethernet
utilisés par la télécommande
- synchronisation horaire (date/heure UTC) par NTP
Alimentation
L'alimentation requise par cette télécommande est de 2x12V (12 V normal et 12 V secours/redondance).
Prototype

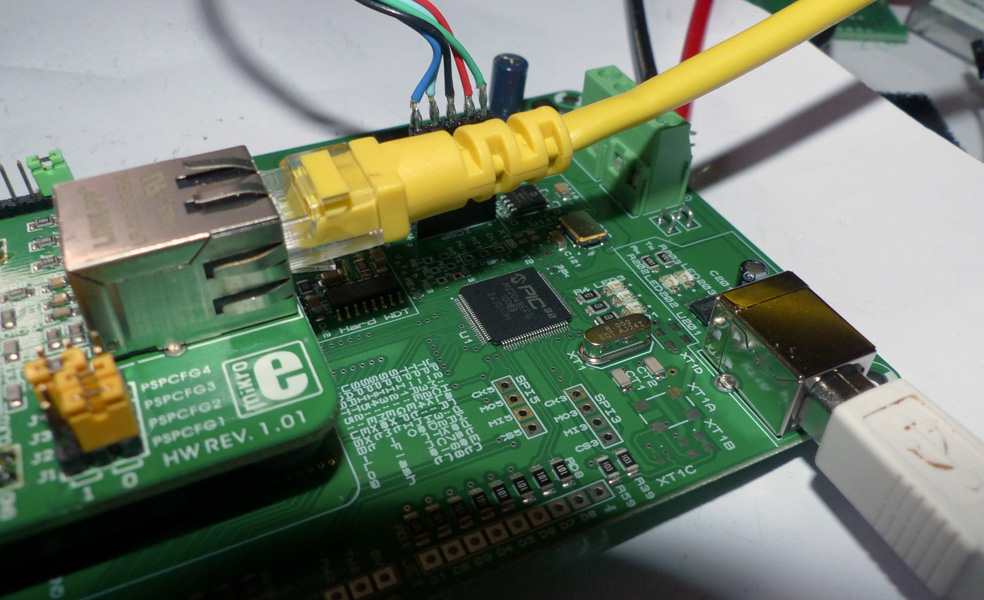

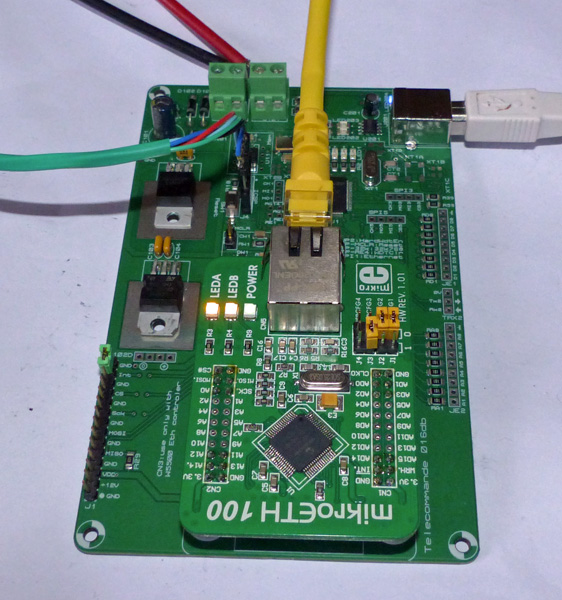

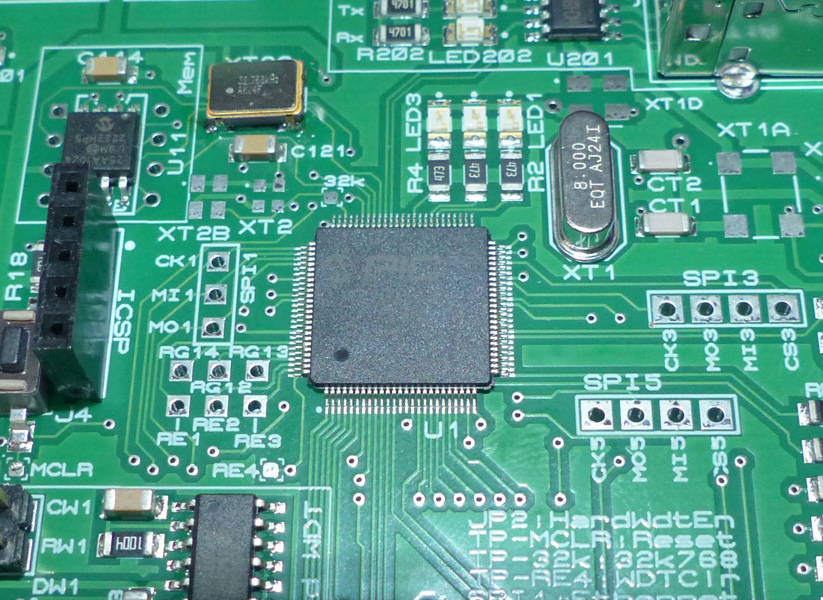

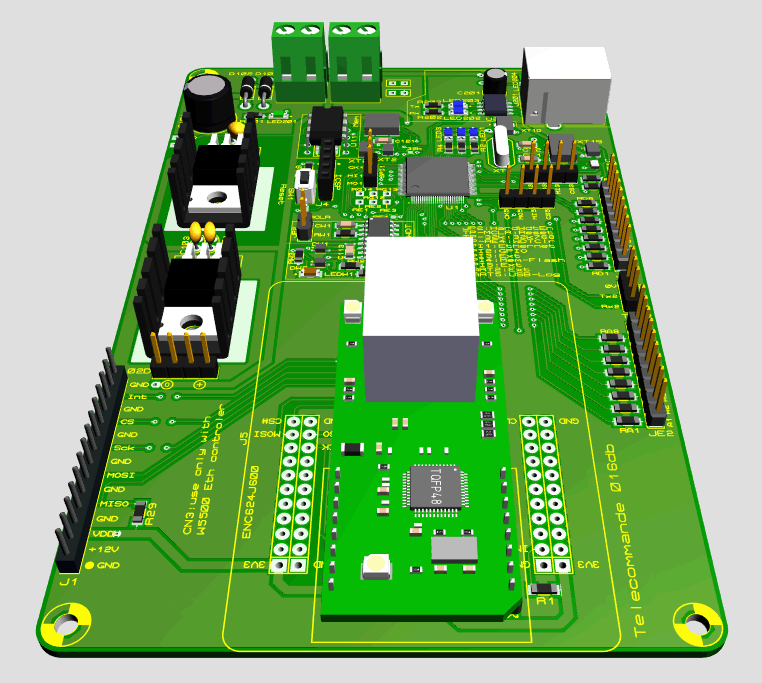

Circuits réalisés conformément aux PCB visibles plus loin.Carte CPU/Ethernet

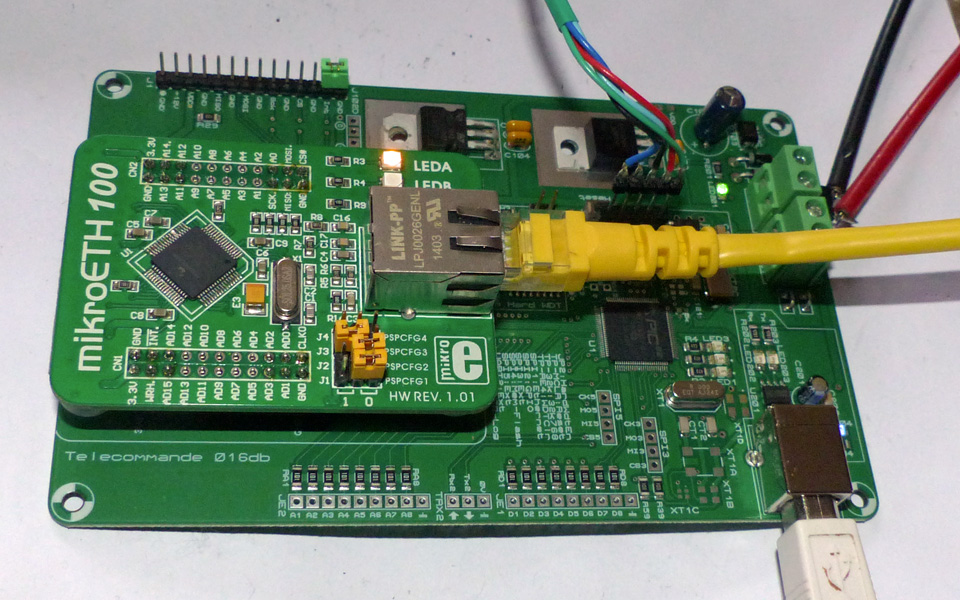

Pour la carte CPU, l'interfaçage Ethernet a été confié à un module Ethernet ETH100 (Mikrobus) de la société Mikroe. Pour les cartes "boutons/LED" utilisées en régie TV, des boutons très robustes équipés de LED ont été choisis.

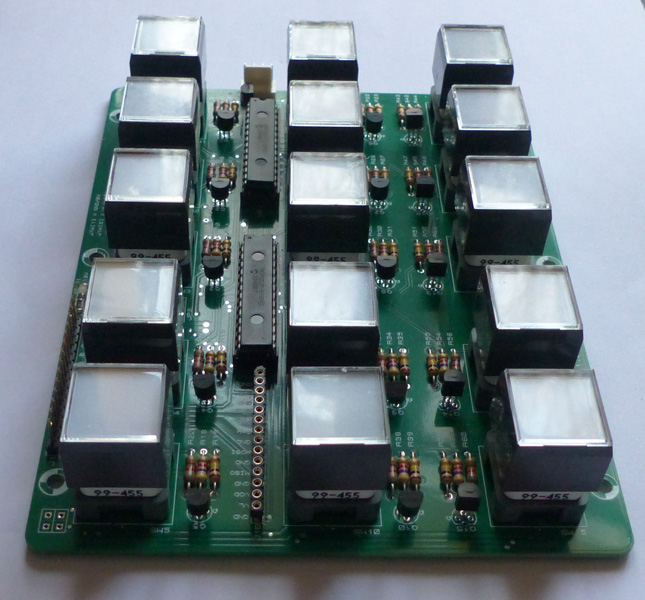

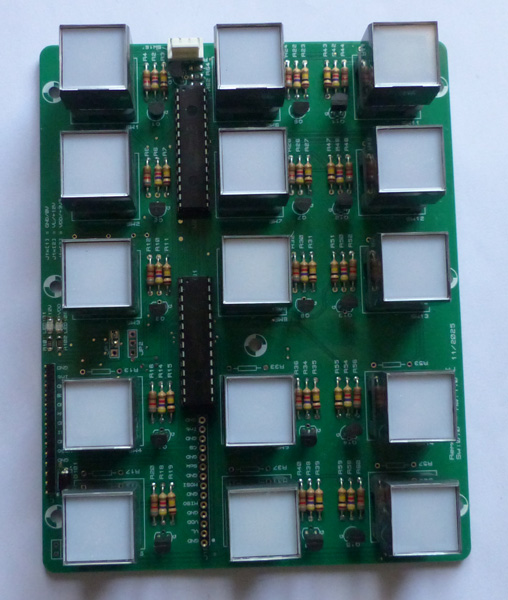

Carte "boutons/LED" 3 players
Carte "boutons/LED" équipée de 3x5 boutons pour commande de 3 players DALET.
Un bouton supplémentaire (non visible sur les photos ci-devant) permet d'inhiber l'interdiction (et permet donc le forçage) de certaines commandes quand un player est en cours de lecture (à l'antenne).

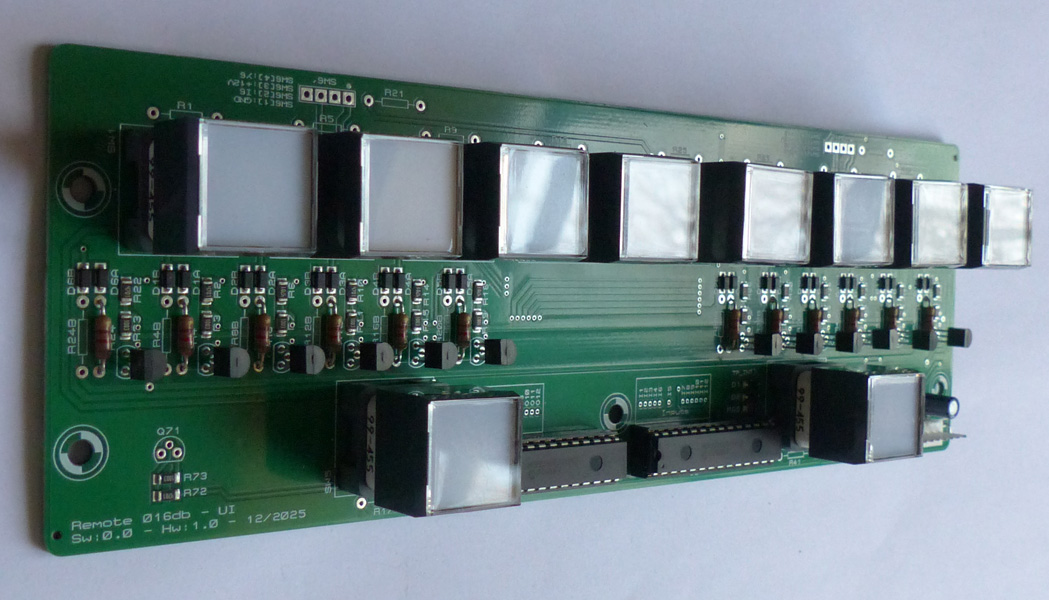

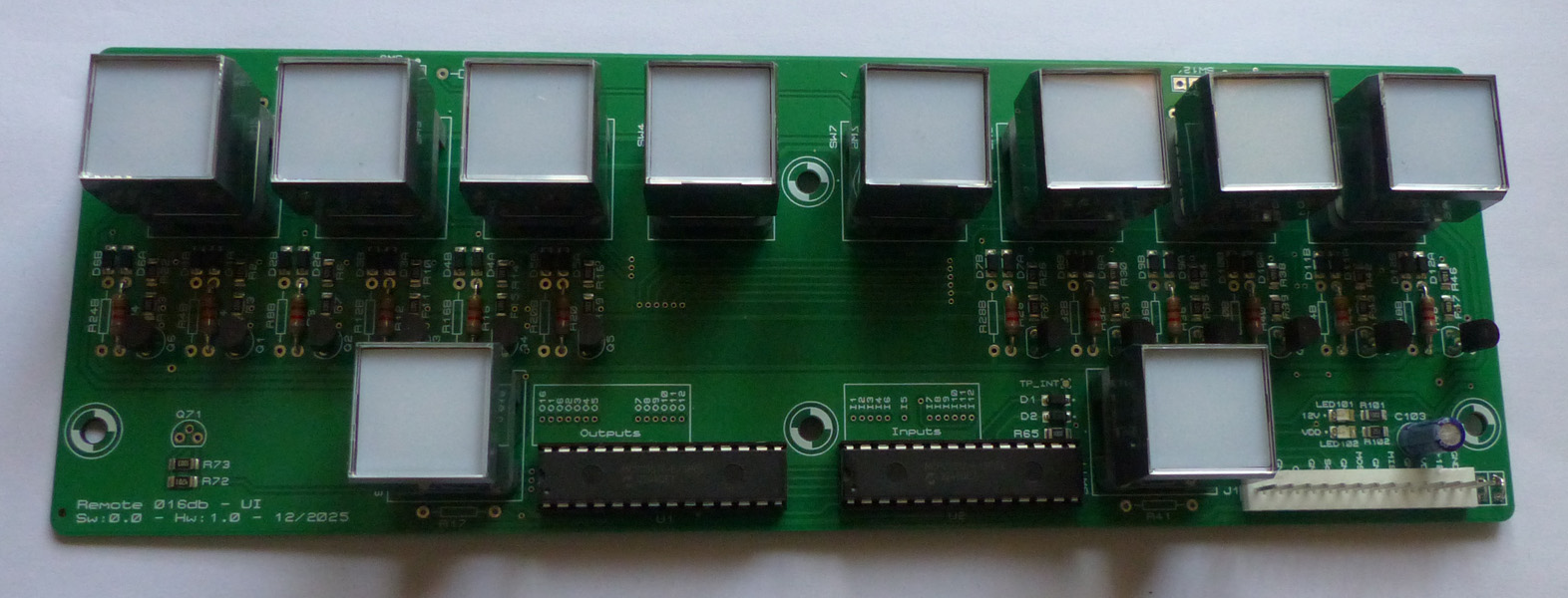

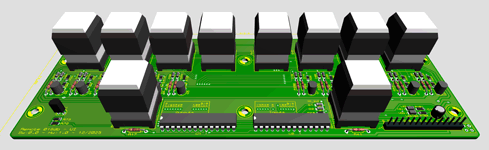

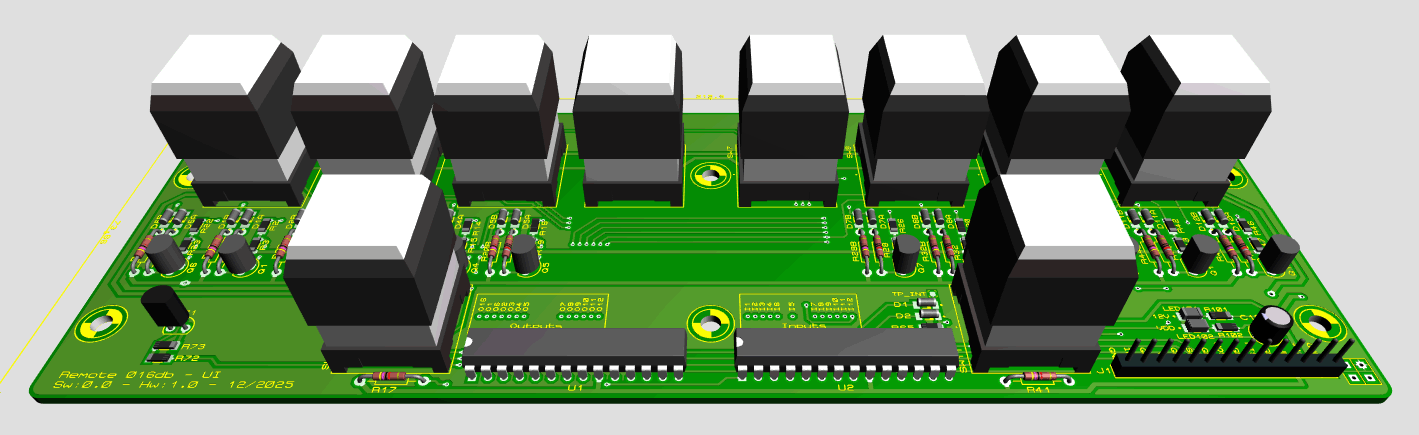

Carte "boutons/LED" 2 players
Carte "boutons/LED" équipée de 2x6 boutons pour commande de 2 players DALET.

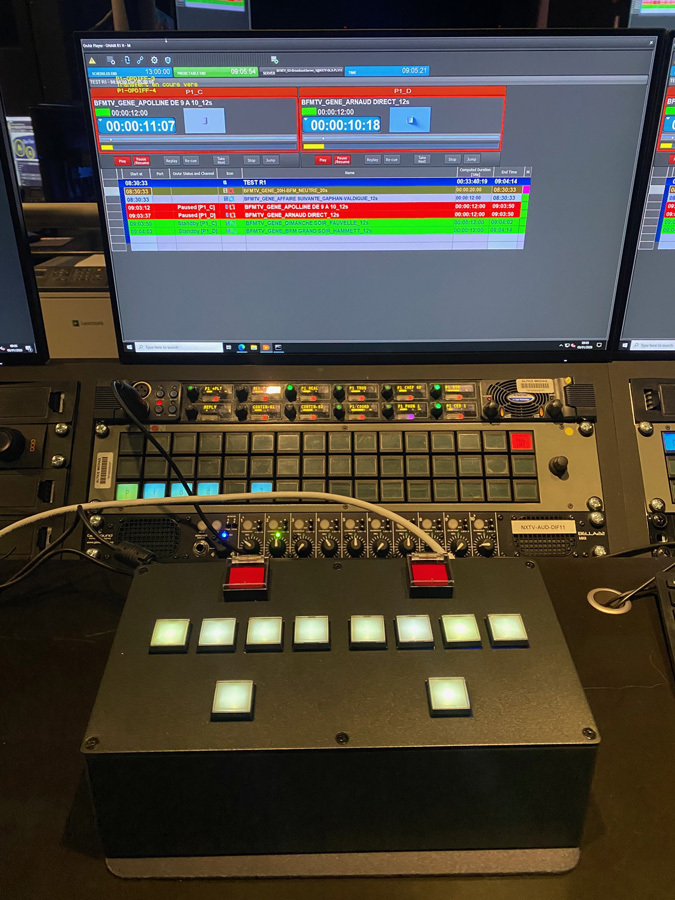

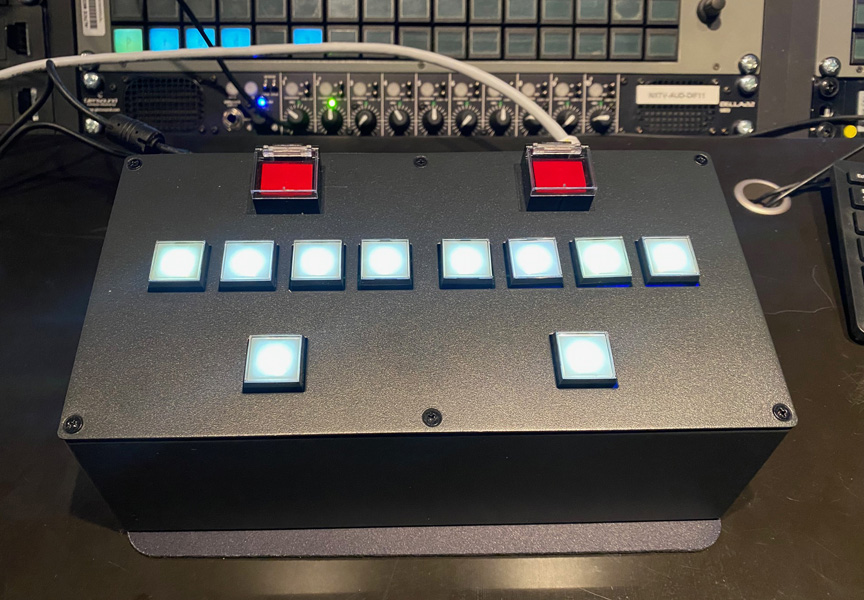

Deux boutons à part (non visibles sur les photos ci-devant) permettent d'activer ou d'inhiber les commandes des players. Ces boutons sont visibles sur les photos qui suivent (boîte à boutons installée dans une nouvelle régie de NEXT/BFM-TV) :

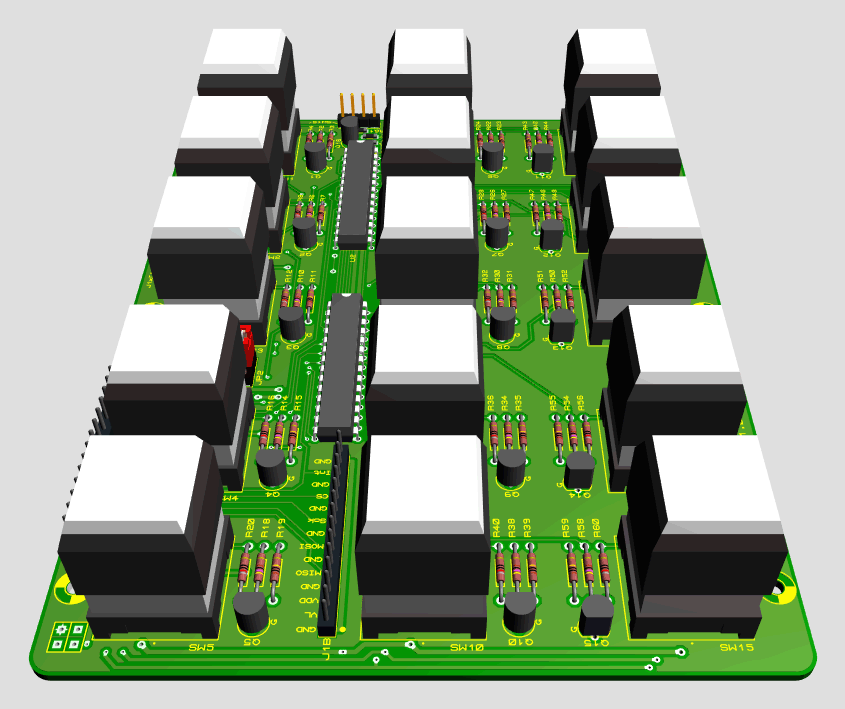

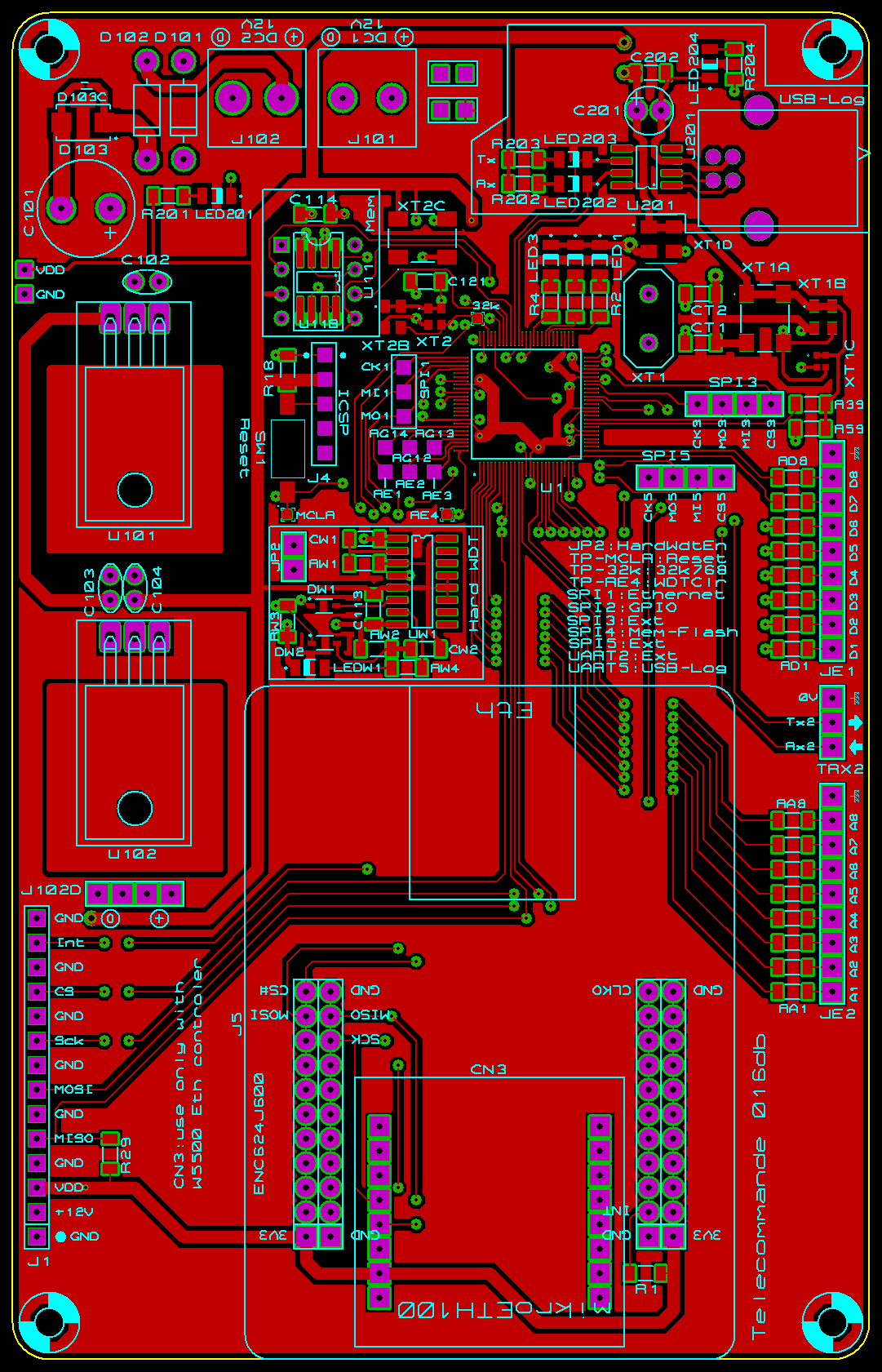

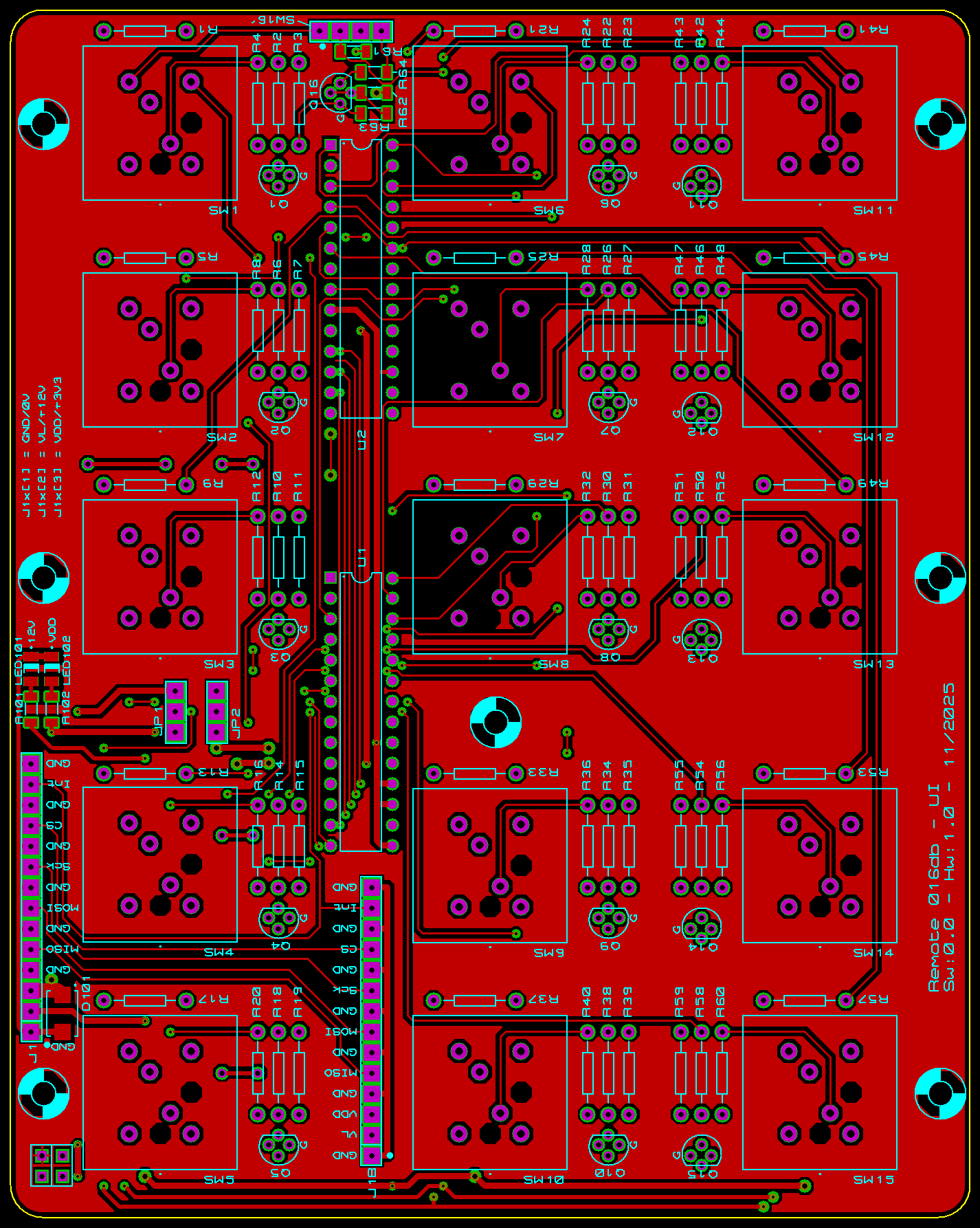

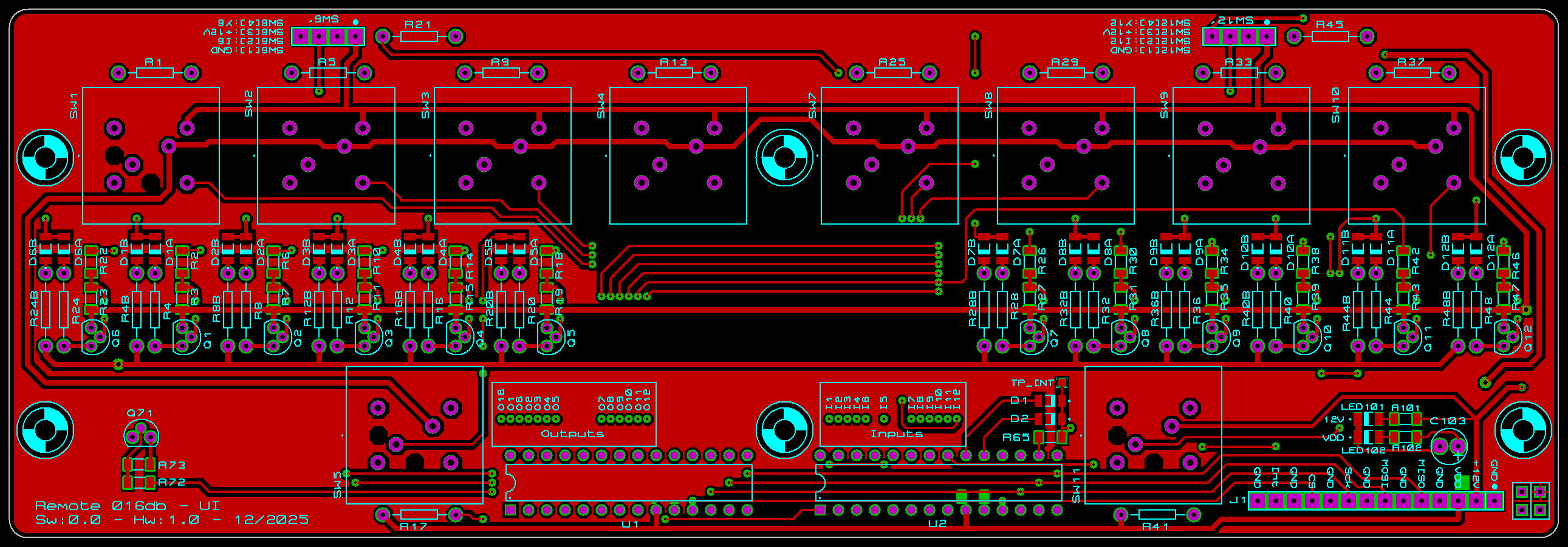

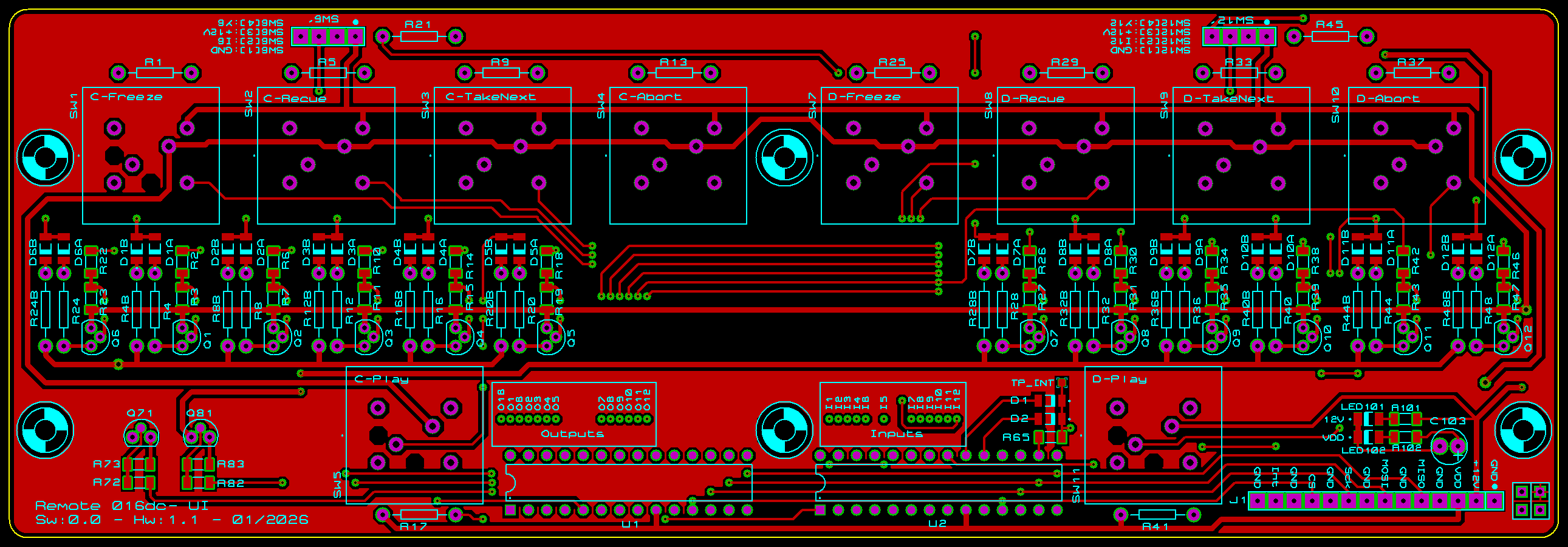

Circuits imprimés (PCB)
Réalisés en double face pour le circuit "CPU" (à gauche ci-après) et les circuits "Boutons" (à droite et en dessous).
Logiciel du PIC
Prototypes terminés et fonctionnels.Télécommande 016db - PIC32MZ2048EFG100 - 27/12/2025
Pro - Logiciels non disponibles en libre accès.
Historique
28/12/2025
- Ajout interface utilisateur #2 (2x6 boutons/voyants)
14/12/2025
- Première mise à disposition.
