La veilleuse à LED présentée ici fonctionne sur pile et s'éteint toute seule de façon progressive entre 10 et 15 minutes. Elle peut être installée à côté d'un lit d'enfant et peut être manipulée sans risque par ce dernier. Elle réclame très peu de composants et peut être réalisée par tout amateur soigneux. Le descriptif détaillé des composants utilisés est donné sur ce site dans les pages Théorie. N'hésitez pas à vous y reporter si vous vous posez la moindre question.Matériel requis
Pour réaliser cette veilleuse, vous aurez besoin du matériel suivant :Outils
- un fer à souder- de la soudure pour électronique (surtout pas de la soudure pour électricité générale)
- une pince coupante pour électronique
- un petit circuit imprimé prépercé à pastilles
- du fil de câblage
Composants
- une LED blanche haute luminosité (15000 mcd minimum). Une LED standard ne convient pas.- une résistance de 100 kO
- un condensateur de 4700 uF / 16 V ou de 10000 uF / 16 V
- un inverseur électromécanique (trois broches)
- une pile 9 V et son clip de branchement.
Vérification du matériel

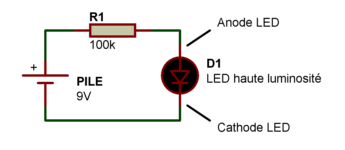

Avant de commencer l'assemblage des composants entre eux, vous pouvez vérifier que la LED haute luminosité est en bon état. Bien que cela ne soit pas très fréquent, il peut arriver qu'un composant neuf ne fonctionne pas. Pour vérifier le bon fonctionnement de la LED, il suffit de la brancher sur la pile de 9 V avec la résistance de 100 kO en série, en veillant bien à ce que son anode (patte la plus longue) soit connectée vers le pôle positif de la pile au travers de la résistance, comme indiqué sur le plan de câblage qui suit.
Remarque : on peut aussi connecter directement le pôle positif de la pile de 9 V sur l'anode de la LED, et brancher la résistance entre le pôle négatif de la pile et la cathode de la LED. Dans les deux cas, la résistance se retrouve en série avec la pile et la LED et cette dernière est bien protégée.
Si la LED ne s'allume pas, cela peut être du aux causes suivantes :
- la pile de 9 V est branchée à l'envers
- la pile de 9 V est déchargée
- la LED est branchée à l'envers
- la LED est défectueuse (peu probable mais pas impossible)
Précautions à prendre
- Eviter de respirer directement la fumée produite lors des opérations de soudage.- Prévoyez un espace de travail dégagé pour travailler avec aisance.
- Utilisez un fer de bonne qualité si vous voulez faire des soudures de bonne qualité. Détails.
- Ne jamais relier une LED directement sur une pile, sans la résistance série de limitation de courant. Sinon la LED grille instantanément.
- La LED est un composant assez fragile, il ne faut pas la faire tomber par terre.
Schéma électronique

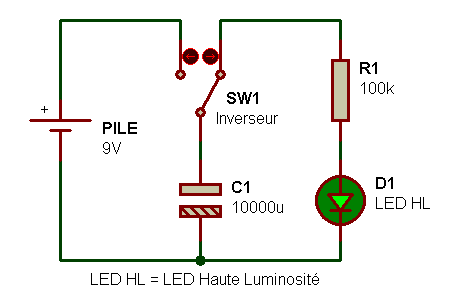

Le schéma de la veilleuse comporte quatre composants, qui sont la pile de 9 V, l'inverseur mécanique SW1, la résistance de limitation de courant R1 et la LED haute luminosité D1.
Selon la position du levier de l'inverseur SW1, le condensateur se charge sous la tension de la pile 9 V, ou se décharge dans la LED D1 au travers de la résistance R1.
Instructions de câblage
Le montage est assez simple car il ne comporte que peu de composants. Il faut cependant se méfier car plusieurs des composants utilisés peuvent conduire à un disfonctionnement s'ils sont mal câblés.- Pile 9 V : il faut faire attention à sa polarité et ne pas intervertir ses pôles positif et négatif.
- Condensateur C1 : son pôle positif doit être raccordé sur la broche centrale de l'inverseur SW1, et son pôle négatif doit être relié au pôle négatif de la pile 9 V.
- Inverseur SW1 : ce composant possède trois broches, la broche centrale doit être relié sur le pôle positif du condensateur C1 et les deux broches extrêmes doivent être raccordées pour l'une au pôle positif de la pile 9 V et pour l'autre à la résistance de limitation de courant R1 qui est en série avec la led D1.
- LED D1 : attention à la polarité de la LED, son anode (patte la plus longue) doit être reliée à la résistance R1, et sa cathode doit être reliée en même temps sur le pôle négatif du condensateur C1 et sur le pôle négatif de la pile 9 V.
Utilisation
Une fois le câblage terminé, on peut mettre la pile sur son clip et tester le fonctionnement de l'ensemble. Pour cela positionner le levier de l'inverseur SW1 de telle sorte que sa broche centrale soit connectée à la pile de 9 V.Cela a pour effet de charger le condensateur C1 de façon quasi-instantanée. Pendant ce temps, la LED reste éteinte car elle est totalement déconnectée du circuit. Positionner ensuite le levier de l'inverseur SW1 de telle sorte que sa broche centrale soit connectée côté résistance R1.
Cela a pour effet d'allumer la LED pendant tout le temps que le condensateur C1 met pour se décharger (ce qu'il fait très lentement).
