Dernière mise à jour : 07/09/2025Présentation
Ce commutateur audio dispose de quatre entrées et d'une sortie sur jacks TRS, ce qui permet son utilisation avec des signaux audio stéréo asymétriques ou mono symétriques de type "ligne".
Le circuit est entièrement passif et réversible, les entrées peuvent être utilisées en sortie (et dans ce cas la sortie devient une entrée). Cerise sur le gâteau, les liaisons de masse des entrées ne sont pas raccordées entre elles, ce qui permet une totale déconnexion des entrées non utilisées.

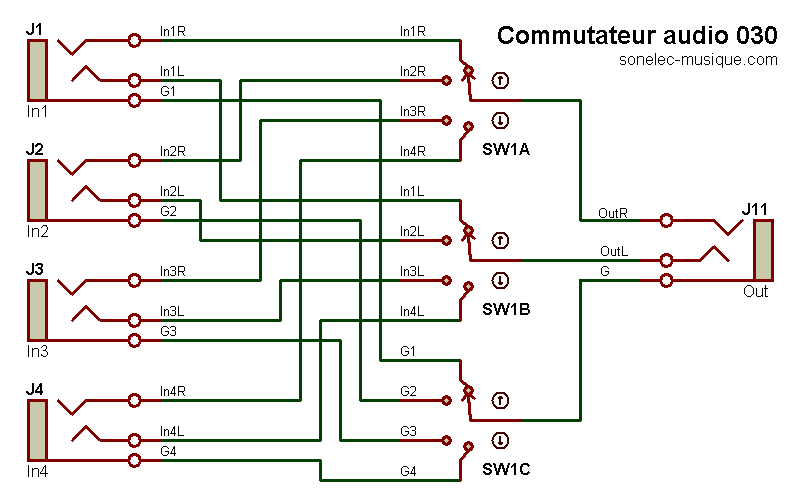

Schéma
Cinq connecteurs jack 6,35 mm femelles, un commutateur 3 pôles / 4 positions (3P4T), et le tour est joué.
Sur le schéma qui précède, les trois sections nommées SW1A, SW1B et SW1C sont mécaniquement couplées et constituent un seul et même commutateur de type 3P4T (3 pôles / 4 positions).
Branchement du commutateur mécanique 3 pôles / 4 positions (3P4T)
Le choix du commutateur est à votre entière discrétion. Si vous choisissez un commutateur 3P4T rotatif "standard" (style Lorlin) alors vous pouvez suivre les indications données ci-après. Si utilisation d'un autre type de commutateur, voir documentation (datasheet) de son fabricant.
|
Rotacteur en 1ère position : contact entre bornes A et 1, entre bornes B et 5, entre bornes C et 9. Rotacteur en 2è position : contact entre bornes A et 2, entre bornes B et 6, entre bornes C et 10. Rotacteur en 3è position : contact entre bornes A et 3, entre bornes B et 7, entre bornes C et 11. Rotacteur en 4è position : contact entre bornes A et 4, entre bornes B et 8, entre bornes C et 12. |
Bruits de commutation (clics audio) ?

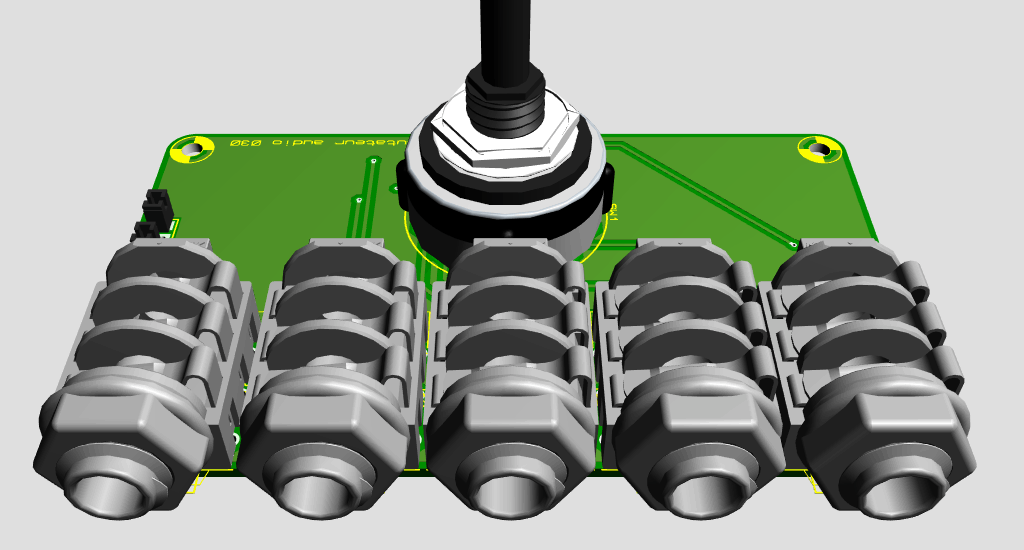

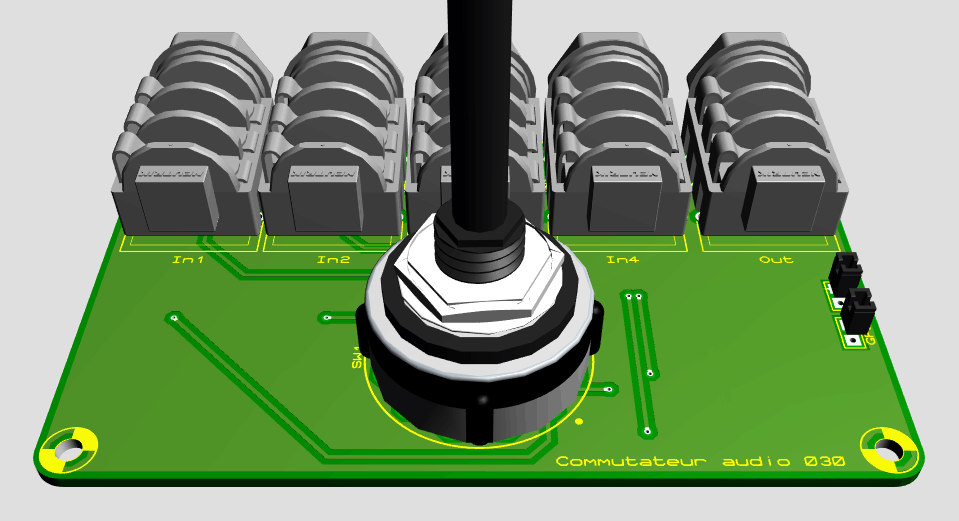

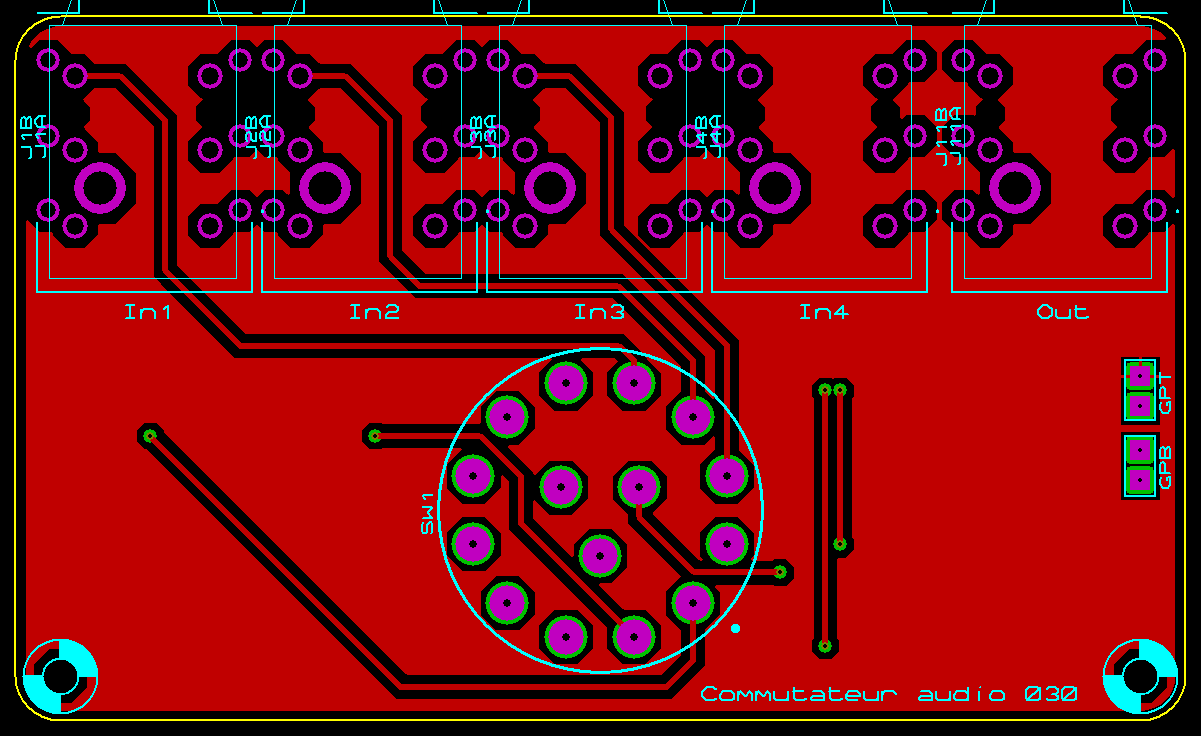

Si vous constatez des bruits de commutation lors de la manipulation du commutateur électromécanique, le problème peut être atténué ou résolu en ajoutant des résistances de 100 kO entre chaque point d'entrée / sorties et la masse.Circuit imprimé (PCB)
Réalisé en double face. Le PCB peut recevoir au choix des jacks de largeur normale ou réduite (Neutrik ou Amphenol).
PCB au format PDF - 04/09/2025
Historique
07/09/2025- Première mise à disposition.
