Présentation

Boîte de directe (DI) spécialement développée pour les élèves de l'école d'audiovisuel Studio-M Paris.

Cette "DI-Box" (Direct Injection Box, boîte de direct) présente une entrée asymétrique haute impédance pour instrument sur jack mono 6,35 mm et une sortie symétrique basse impédance sur XLR mâle. Elle peut fonctionner sur pile 9 V ou avec une alimentation Phantom.

Schéma

Cette boîte de direct est basée sur l'emploi d'amplificateurs opérationnels (AOP) pour assurer une impédance d'entrée élevée tout en permettant une sortie symétrique à basse impédance.

Descriptif

Principe de fonctionnement et descriptif complet donné en cours.

Remarques

Pour pouvoir utiliser cette boîte de direct aussi bien avec une pile 9 V qu'avec une alimentation phantom P48, les deux condensateurs C2 et C3 doivent impérativement être de type bipolaire / non polarisés. Si l'usage avec une pile 9 V est écarté (usage uniquement avec alimentation phantom P48), alors les deux condensateurs C2 et C3 peuvent être de type polarisé. Dans ce cas, leur pôle positif doit être orienté vers la prise XLR de sortie (pôle négatif sur sortie AOP). Dans le doute, adopter des condensateurs bipolaire / non polarisés.
L'interrupteur Ground/Lift peut être placé directement sur le circuit imprimé, comme montré sur l'illustration 3D en début d'article. Toutefois, si l'ensemble est placé dans un coffret (ce qui est plutôt conseillé pour un usage sur scène), cet interrupteur doit être accessible et donc déporté et relié au circuit imprimé par deux fils courts. Ceci dit, il n'est pas impératif d'effectuer le câblage Ground/Lift en passant par le circuit imprimé, il peut aussi être effectué "en l'air", directement entre le connecteur jack d'entrée et le connecteur XLR de sortie, avec les composants R12 et C6 eux aussi câblés "en l'air".
En temps normal, le cavalier JP1 doit être mis en place pour court-circuiter la résistance R1A. Ce cavalier ne doit être retiré qu'en cas de saturation observée avec des sources énergiques (amplitude du signal d'entrée de plus de 5 Vpp). A noter que ce risque de saturation n'existe que dans le cas où l'AOP adopté est un TL072, pas de risque avec un autre type d'AOP qui consomme moins de courant.

Prototype

Deux protos ont été réalisés selon l'ancienne implantation des composants, sans la résistance R1A pour l'atténuation d'entrée optionnelle.
Ces deux protos sont donc identiques au schéma actuel, mais avec R1A remplacée par un strap.

Le premier des deux circuits a été assemblé avec un AOP LM358, le second avec un AOP LF353. Bien sûr, le circuit fonctionne aussi avec d'autres AOP (voir tests précédents réalisés avec mes DI 002 / 002b et DI 002c), il faut varier les plaisirs.

Fonctionnement OK pour les deux circuits qui ont été testés avec alim phantom P48 sur un petit mélangeur audio Allen&Heath ZED6.

Remarque : les deux circuits de DI n'ont pas été testés sur pile, vous remarquerez à ce sujet l'absence d'une diode sur les PCB...

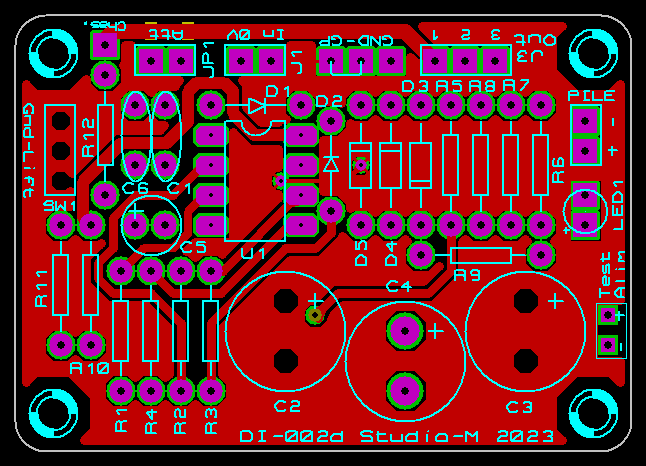

Circuit imprimé

Réalisation d'un exemplaire par élève.

Historique

24/09/2023
- Ajout photos prototypes.

13/09/2023
- Première mise à disposition.
