Présentation

Ce distributeur audio est de type stéréo symétrique / symétrique et permet de dupliquer une sortie ligne stéréo en deux sorties ligne stéréo. Je l'ai réalisé pour attaquer simultanément deux distributeurs casques HA8000 (Behringer PowerPlay Pro-8), utilisés lors d'écoutes de passages musicaux dans mes cours d'électroacoustique / défauts sonores (jusqu'à 16 élèves en simultané). Il est de type passif, à base de transformateurs audio récupérés dans un car de reportage recyclé. Les entrées se font sur XLR et les sorties sur jack TRS (stéréo si vous préférez) ou TS (mono). Deux schémas sont proposés :
- Schéma 006 : celui que je pensais faire au départ, avec des jacks TRS en sortie.
- Schéma 006b : celui que j'ai finalement fait parce que les seuls jacks qui me restaient en stock étaient des TS et qu'il y avait urgence à finir le montage.
Attention ! usage réservé aux sorties d'équipements audio qui ont de la réserve et qui sont capables de débiter assez de courant sans s'écrouler (sorties casque ou sorties ligne pro).

Schéma 006 (mon rêve)

Un transfo BF par voie, avec entrée sur fiche XLR femelle et sorties sur jacks chassis TRS (on pourrait aussi utiliser des XLR mâles).

distributeur_audio_006

J'ai voulu conserver aux deux voies une totale indépendance, ce qui explique que les points de masse des deux XLR d'entrée (broches 1) ne se rejoignent pas. Les transfos BF utilisés (Grirardin TS206) sont dotés de deux primaires et de deux secondaires. Dans le cas présent, les deux primaires sont reliés en série et les deux secondaires sont isolés l'un de l'autre. Le rapport de transformation n'est donc pas de 1:1 mais je m'en fiche car j'ai récement appris que je pouvais modifier l'amplitude du signal de sortie de mon interface audio (avec le bouton de volume, m'a t-on expliqué. J'en suis resté baba). Les interrupteurs SW1 et SW2 assurent une connexion entre les masses d'entrée et de sortie, si cela s'avère nécessaire. Ils sont facultatifs sauf si vous les considérez comme obligatoires.

Choix des transfos
A vrai dire, je n'ai pas réfléchi beaucoup car j'ai du réaliser ce montage en situation d'urgence et je ne pouvais pas me permettre de faire le difficile. J'ai donc sorti tous les transfos BF de mon stock et ai soupesé le tout. Je voulais un boîtier plastique de dimensions modestes pour ne pas me casser les pieds au perçage et ai opté pour des transfos de taille compatible que j'avais déjà utilisés par le passé pour isoler les sorties d'un Yamaha CBX-D3 d'une vieille console 24 voies, en l'occurence des transfos BF Girardin TS206 de récupération.

transfo_bf_girardin_ts306 transfo_bf_girardin_ts206

La photo ci-avant où on voit le dessin de câblage correspond à un Girardin TS306 et non TS206, mais les deux modèles ont le même brochage. Il s'agit de transfos ligne 600 / 600 ohms, résistance ohmique (en courant continu) d'une centaine d'ohms. C'est bien sûr faible et ça peut perturber certaines sorties BF qui ne peuvent pas délivrer beaucoup de courant. Mais ça, je le sais et j'assume, je ne les brancherai pas n'importe où...

Schéma 006b (la réalité)

Les temps sont durs mon brave monsieur. Voici donc ce que quoi je me suis rabattu, dépité mais heureux car moins de fils à souder.

distributeur_audio_006b

Les sorties, du coup, sont flottantes mais asymétriques. A moins d'utiliser un câble non normalisé... Ai-je besoin d'en rajouter ?

Prototype

Franchement, un circuit imprimé pour ça... Je ne pouvais m'y résoudre. Mise en boîte dans un coffret plastique MMP 30A (155 x 95 x 60 mm), avec des trous amorcés au fer à souder et achevés avec des alésoirs.

distributeur_audio_006_proto_001a distributeur_audio_006_proto_001b distributeur_audio_006_proto_001c

Ca va, mes doigts n'ont pas trop souffert. C'est fou comme les copeaux plastique s'accrochent partout. Frottements, électricité statique... Que de volts à portée de main !

distributeur_audio_006_proto_001d distributeur_audio_006_proto_001e distributeur_audio_006_proto_001f

Utilisation de câbles blindés symétrique, des fois que je me décide à changer plus tard les actuels jack TS par des TRS...

distributeur_audio_006_proto_001g distributeur_audio_006_proto_001h distributeur_audio_006_proto_001i

Les bouts de mousse rouge servent à caler les transfos. Pourquoi de la rouge ? Parce que le boîtier est noir, pardi !

distributeur_audio_006_proto_001j distributeur_audio_006_proto_001k

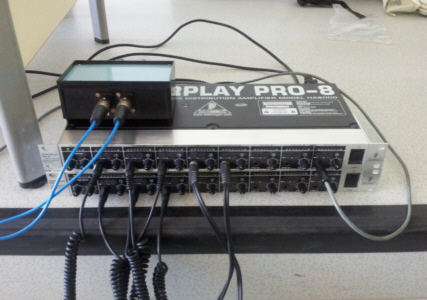

Et voilà le travail. Apparence pas pro pour un sou, mais circuit fonctionnel.

distributeur_audio_006_proto_001l distributeur_audio_006_proto_001m

Compte-rendu essais
J'ai parfaitement conscience que brancher des transfos de ce type sur des sorties audio grand public peut conduire à un désastre. C'est pourquoi j'ai limité mes tests avec des interfaces que je juges "sérieuses" :
Avec la Scarlett, aucun soucis. Le manuel indique que la sortie peut être chargée par une impédance de 50 ohms, j'y suis donc allé en toute confiance et n'ai eu aucune surprise désagréable. Avec la FireFace 800, le niveau s'est écroulé de 6 dB à vue d'oreille - transfos branchés sur les sorties 1/2 en XLR et moniteurs MSP5 reliés sur les sorties 1/2 en jacks TRS (en parallèle des XLR). Ceci dit pas de distorsion audible, juste une baisse de niveau conséquente. Dans tous les cas, les sorties de mon distributeur étaient branchées sur charge 10 kO (entrées d'un enregistreur multipiste DR680), ce qui je le rappelle n'est pas la configuration "recommandée" pour ces transfos. En conclusion, tout OK pour mon usage avec la Scarlett que je balade avec moi pour mes cours.
