Présentation
Ce montage est un mélangeur BF stéréo simple,
doté
de 4 entrées niveau ligne stéréo (une version 2 voies est aussi proposée), et se contente
d'une alimentation
simple (non symétrique) de +15 V à +24 V (il est
aussi indiqué comment utiliser une alimentation
symétrique, au cas où).
(version 007d à 2 entrées)Si vous n'êtes pas
trop
exigeant pour l'amplitude maximale du signal de sortie, une
alimentation simple sur pile 9 V est même possible.
Là encore, il ne
s'agit
pas d'un montage haut de gamme, mais d'un appareil simple qui
pourra rendre bien service de temps à autre.
Plusieurs schémas sont proposés :
-
Schéma 007 : version convenant pour une alimentation simple (unique)
-
Schéma 007b : version convenant pour une alimentation symétrique (double)
-
Schéma 007c : version simplifiée à deux entrées stéréo, alimentation simple (unique)
-
Schéma 007d : version simplifiée à deux entrées, une mono + une stéréo, alimentation simple (unique)
Voir aussi
Mélangeur
audio actif 006, basé sur le même principe mais
utilisant des
transistors.

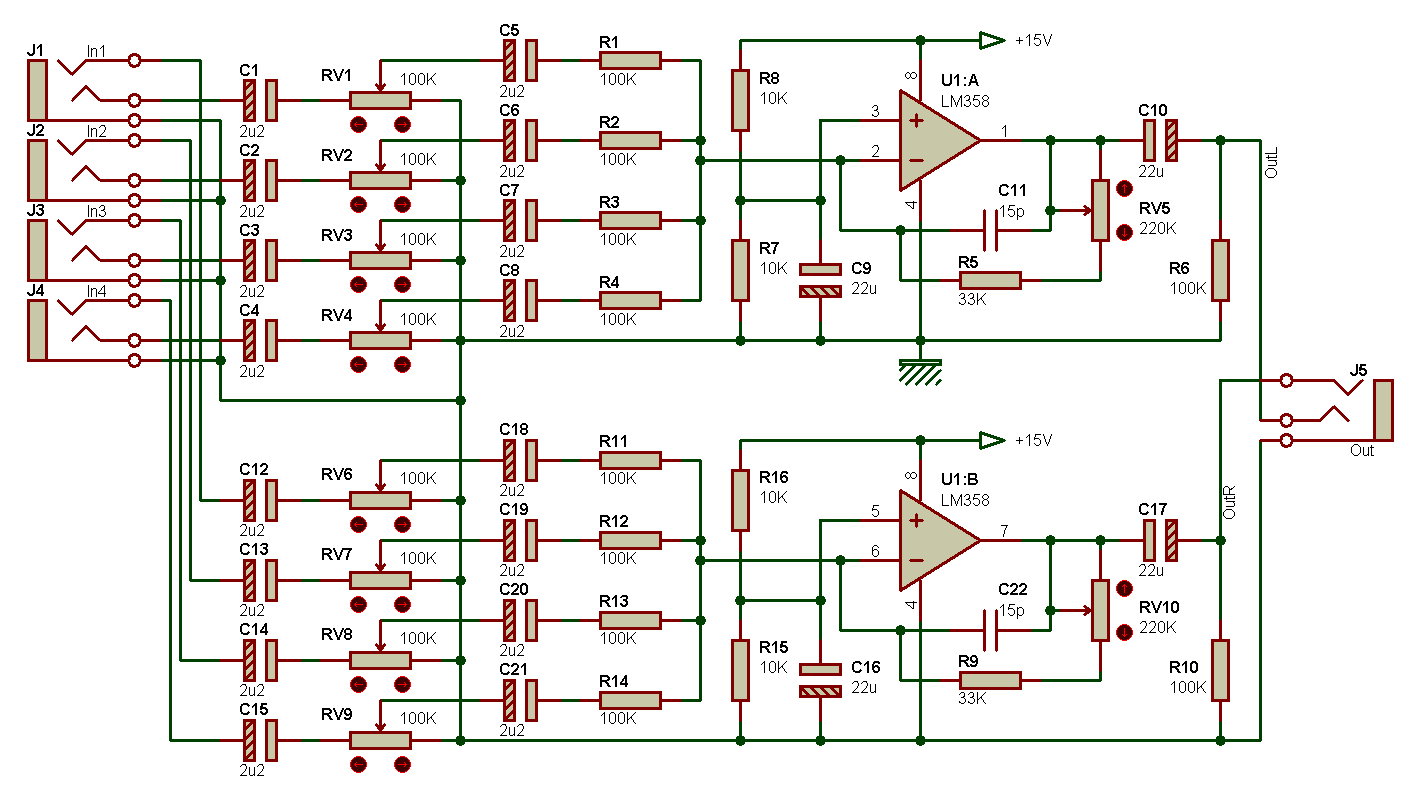

Schéma 007 - pour alimentation simple
Un boitier à huit pattes LM358 contenant deux AOP constitue le
coeur du
montage. Le reste n'est que du passif classique :
potentiomètres,
résistances et condensateurs.
Mixage des voies d'entrée
Le mélange des signaux audio s'opère en un point unique,
qui est la liaison "de droite" des résistances R1 à R4 et
R11 à R14. Cespoints de sommation aboutissent à
l'entrée inverseuse d'un AOP, monté en amplificateur
à gain variable. Pour la voie gauche, le gain
général (de sortie) est déterminé par la
position du curseur du potentiomètre RV5. Pour la voie droite,
ce rôle est donné au potentiomètre RV10.
Potentiomètres d'entrée
Vous pouvez utiliser huit
potentiomètres simples, ou quatre potentiomètres double,
au choix. Pour
une application stéréo, je vous conseille tout de
même des
potentiomètres doubles, c'est plus pratique à
manipuler... Rotatif ou
rectiligne ? Là, c'est une affaire de goût et d'usage. Si
les
potentiomètres doivent être utilisés souvent pour
faire des mélanges
artistiques, les rectilignes s'imposent. Si c'est juste pour disposer
d'entrées supplémentaires sur une chaine hifi, des
potentiomètres
rotatifs peuvent suffire. Pensez au travail mécanique à
réaliser pour
les potentiomètres rectilignes : c'est un peu plus casse-pied
que de
faire des trous ronds avec un foret standard.
Alimentation simple ou symétrique ?
Le schéma proposé ci-avant fait usage d'une
masse virtuelle
pour pouvoir fonctionner avec une tension d'alimentation simple. Cette
masse virtuelle est crée par les deux résistances R7 et
R8, qui forment un
pont
diviseur résistif procurant une tension moitié de la
tension d'alimentation générale (R7 et R8 sont
d'égales valeurs). Cette demi-tension est "stabilisée"
par le condensateur chimique C9. Si vous disposez d'une alimentation
symétrique, le schéma suivant doit être
adopté.
Schéma 007b - pour alimentation symétrique
Pas de changement si ce n'est ce point relatif à l'alimentation du mélangeur.
Composants volontairement non
renumérotés pour voir les différences
En théorie, et avec un montage alimenté en
symétrique, il est possible de se passer des condensateurs C5
à C8 et C18 à C21, de même que des condensateurs de
sortie C10 et C17.
Masse virtuelle et contrôles au point de sommation
Vous pouvez aussi rencontrer le
terme de "masse virtuelle" sur les systèmes de sommation
à
AOP, terme qui
désigne précisement le point où est
effectuée la sommation. Cela est lié au fait que l'AOP
présente en théorie une différence de potentiel
nulle entre ses entrées inverseuse et non-inverseuse. Si la
sommation s'effectue sur l'entrée inverseuse et que
l'entrée non-inverseuse est reliée à la masse
(directement ou au travers d'une résistance), comme c'est le cas
sur les schémas présentés ici, cela signifie que
le point de sommation est "virtuellement" raccordé à la
masse. Ce qui rend la vérification de la présence du
signal "somme" sur ce point de sommation assez délicate, vous en
conviendrez ! C'est précisement quelque chose qui "choque" quand
on fait ses premiers pas avec ce genre de montage : on additionne deux
(ou plus) signaux d'amplitude élevée, et au point de
sommation, on mesure un signal tout rikiki, on a même parfois
l'impression que l'on n'a que du bruit ! C'est normal, ce n'est pas une
panne, et l'on doit obligatoirement faire des contrôles en sortie
de l'AOP et non sur les entrées quand on veut s'assurer que tout
va bien.

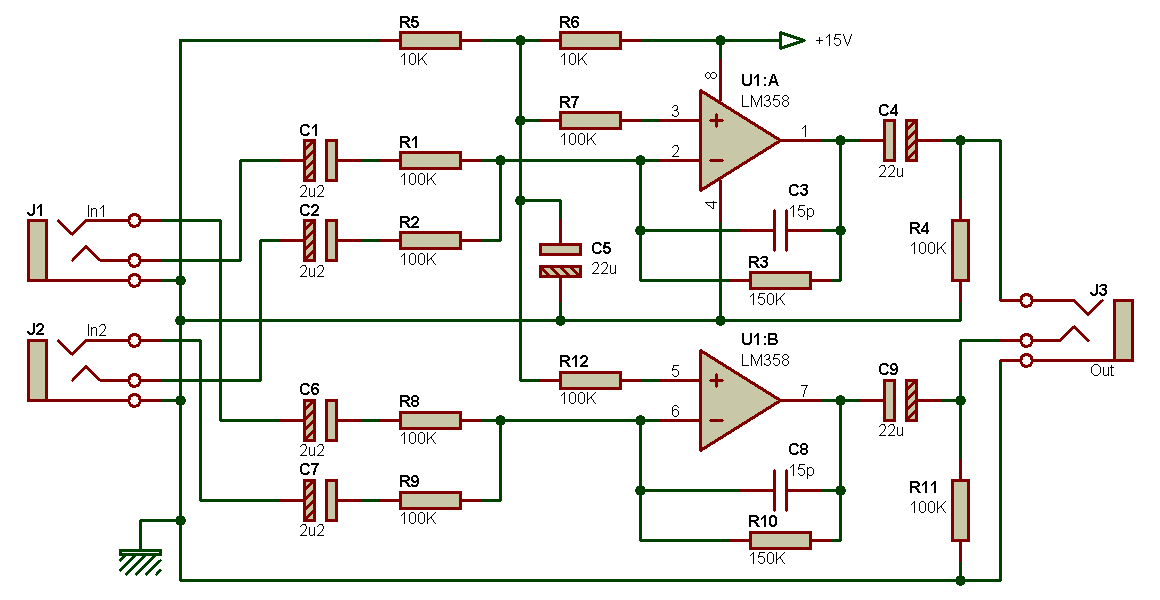

Schéma 007c - simplification à deux entrées
Vous désirez un petit sommateur stéréo actif
à deux entrées et une sortie, sans réglage.
Pourquoi alors ne pas faire un peu de ménage dans le montage
précédent, et utiliser un montage édulcoré
tel que le suivant ?
Les potentiomètres d'entrée et de réglage
général de gain ont disparu, nous avons maintenant un
sommateur qui se contente d'additionner deux sources sonroes
stéréo dans des conditions fort convenables. Du fait de
la disparition des potentiomètres dans la boucle de
contre-réaction des AOP, le gain est maintenant fixe. Il est
figé à +3 dB grâce aux résistances R3 et
R10, et pourra être modifié si nécessaire en
changeant leur valeur (réduire leur valeur pour réduire
le gain). Ce montage fait à nouveau appel à une masse
virtuelle qui permet de se passer d'une alimentation symétrique,
mais vous savez maintenant que faire si vous souhaitez utiliser une
alimentation symétrique.
Schéma 007d - autre type de mélangeur 2 entrées
Le montage qui suit diffère du précédent par le fait qu'une des deux entrées est mono.
L'entrée mono peut être reliée à la sortie d'un récepteur UHF d'un
microphone sans fil, par exemple, à condition toutefois que le signal
délivré par le récepteur ait une amplitude suffisante, de niveau ligne.
Noter l'usage d'un double AOP différents de ceux précédemment employés
: ce dernier est peut-être plus adapté à un usage sous une alim simple
de faible valeur.
Autres AOP utilisables ?
L'eternelle question ;-)
Oui, vous pouvez tester et adopter d'autres AOP doubles (puisqu'ici il
est fait usage d'un AOP double LM358). Essayez donc les TL072, TL082 et
NE5532. Pour plus de références "testables", voir page
AOP et audio.
Circuits imprimés
Réalisé uniquement pour la version 007d.
Typon aux formats PDF, EPS et Bitmap 600 dpiHistorique
22/01/2012- Ajout typon version 007d.
06/12/2009- Ajout schéma 007d à une entrée stéréo + une entrée mono
